《2026年江苏13大市中考名卷优选38套物理》

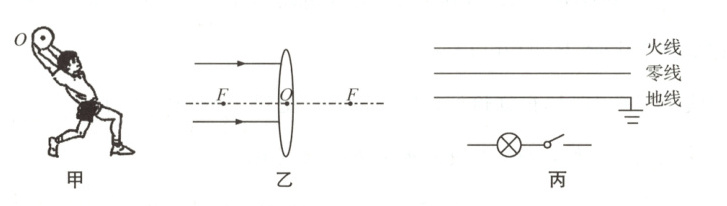

19 （6分）按要求作图.
（1）在图甲中，画出实心球所受重力的示意图.
（2）在图乙中，画出平行于主光轴的入射光线对应的折射光线.
（3）在图丙中，将电灯、控制电灯的开关正确接入家庭电路中.

答案：
19(每图2分)
(1)
(2)
(3)
解析:
(1)过重心O沿竖直向下的方向画一条带箭头的线段，并标出重力的符号G，如图所示.
(2)对于凸透镜，入射光线与主光轴平行，则折射光线过焦点，如图所示.
(3)根据家庭电路的组成可知:火线进入开关，再进入灯泡，这样在断开开关时能切断火线，接触灯泡不会发生触电事故.既能控制灯泡，又能更安全.如图所示.
Plus关键点拨
(1)首先要找力的作用点，即球的重心，从力的作用点起沿重力的方向画一条带箭头的线段，在线段的末尾标上力的字母；
(2)凸透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凸透镜折射后通过焦点，过焦点的入射光线经凸透镜折射后平行于主光轴.在作凸透镜的光路图时，首先要仔细观察入射光线的特点，然后再根据透镜的光学特点来作图；
(3)为了安全，开关要接在火线与灯泡之间，据此连接.

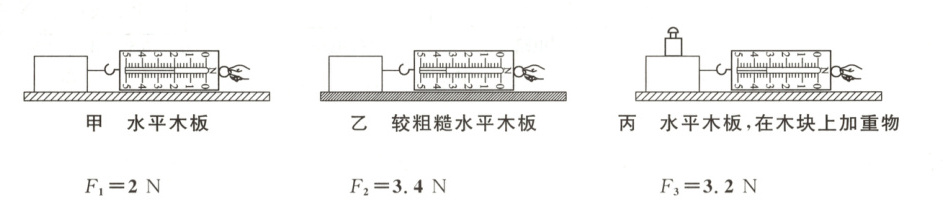

20 (6分)在“探究影响滑动摩擦力大小的因素”实验中，某同学猜想滑动摩擦力的大小与接触面的粗糙程度、压力大小有关.他按照甲、乙、丙三种情况进行实验，先后水平向右拉动木块，使木块做匀速直线运动，弹簧测力计示数 $F_1$、$F_2$、$F_3$ 如图所示.
(1)该同学在实验探究中采用的研究方法是控制变量法，弹簧测力计对木块的拉力与木块受到的滑动摩擦力大小相等，这是利用了二力平衡知识.
(2)比较甲、乙两次实验的结果可知，滑动摩擦力大小与接触面粗糙程度有关；比较甲、丙两次实验的结果可知，滑动摩擦力大小与压力大小有关.
(3)日常生活中，擦去写错的字，要用力压住橡皮，是为了增大摩擦；在自行车链条上加润滑油，是为了减小摩擦.

答案： 20(每空1分)
(1)控制变量法 二力平衡
(2)接触面粗糙程度 压力大小
(3)增大 减小
解析:
(1)实验中有多个变量，在实验探究中采用的研究方法是控制变量法，将木块放在水平木板上，当用弹簧测力计拉木块做匀速直线运动时，木块处于平衡状态，根据二力平衡可知，木块所受的摩擦力等于弹簧测力计的示数.
(2)比较甲、乙两图的实验可知，压力大小相同，接触面的粗糙程度不同，弹簧测力计的示数不同，即受到的摩擦力不同，故可得出：滑动摩擦力的大小与接触面的粗糙程度有关；比较甲、丙两图的实验可知，接触面的粗糙程度相同，压力大小不同，弹簧测力计的示数不同，即受到的摩擦力不同，故可得出：滑动摩擦力的大小与压力大小有关.
(3)日常生活中，擦去写错的字，要用力压住橡皮，通过增大压力来增大摩擦；在自行车链条上加润滑油，是为了减小摩擦.
Plus关键点拨
本题探究滑动摩擦力的大小跟哪些因素有关，考查二力平衡条件和控制变量法的应用，关键要熟知影响滑动摩擦力大小的因素.
