18 (7分)如图所示，电源电压恒定，小灯泡L的额定功率为3 W，滑动变阻器$R_1$标有“20 Ω 1 A”.求：
(1) 只闭合$S_2$，当$R_1$的滑片P移至最左端时，小灯泡L恰好正常发光，电流表的示数为0.5 A，小灯泡正常发光时电阻$R_L$；
(2) 只闭合$S_1$，当$R_1$的滑片P移至最右端时，电流表的示数为0.2 A，通电1 min电阻$R_2$消耗的电能$W_2$；
(3) 只闭合$S_2$，当$R_1$的滑片P移至最右端时，电流表的示数为0.25 A，此时小灯泡L的功率$P_L$.

答案： 18
(1)只闭合开关S₂，当R的滑片P移至最左端时，此时电路中只有小灯泡工作，小灯泡恰好正常发光，则电源电压U=U_L额=P_L额/I_L额=3W/0.5A=6V， (1分)
小灯泡正常发光时电阻R=U_L额/I_L额=6V/0.5A=12Ω. (1分)
(2)只闭合开关S₁，当R₁的滑片P移至最右端时，此时电路中R₁=20Ω与电阻R₂串联，电流表的示数为0.2A，即I=I₁=I₂=0.2A，R₁两端电压U₁=IR₁=0.2A×20Ω=4V， (1分)
R₂两端电压U₂=U-U₁=6V-4V=2V，
通电1min内电阻R₂消耗的电能W₂=U₂I₂t=2V×0.2A×60s=24J. (1分)
(3)只闭合开关S₂，当R₁的滑片P移至最右端时，此时电路中R₁=20Ω与小灯泡L串联，电流表的示数为0.25A，即I'=I₁'=I_L=0.25A，R₁两端电压U₁'=I'R₁=0.25A×20Ω=5V， (1分)
小灯泡L两端电压U_L=U-U₁'=6V-5V=1V， (1分)
小灯泡L的功率P_L=U_LI_L=1V×0.25A=0.25W. (1分)

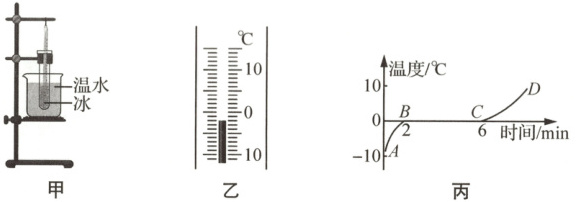

19 (6分)小明探究冰熔化特点的实验装置如图甲.

(1) 实验中，宜选用碎冰块(填“碎冰块”或“体积较大的冰块”).
(2) 实验中某时刻温度计示数如图乙，该物质此时的温度为-2℃.
(3) 冰在加热过程中温度随时间变化的图像如图丙，加热到第3 min时，冰的状态为固液共存态(填“固态”“液态”或“固液共存态”).冰的熔化过程经历的时间为4min，图中AB过程中冰的内能增大.
(4) 图丙中AB段和CD段的倾斜程度不同，其主要原因是冰和水的比热容不同.

答案： 19(每空1分)
(1)碎冰块
(2)-2
(3)固液共存态 4 增大
(4)冰和水的比热容不同
解析：
(1)碎冰块之间接触紧密，与温度计玻璃泡接触良好，且受热均匀，能更准确地反映冰熔化时的温度变化，所以实验中宜选用碎冰块.
(2)图乙中温度计的分度值为1℃，液柱在0℃以下，且位于零下第2个刻度线处，则该物质此时的温度为-2℃.
(3)从图丙可知，冰在第2min开始熔化，到第6min熔化结束，所以加热到第3min时，冰在熔化，状态为固液共存态.冰从第2min开始熔化，到第6min熔化结束，熔化过程经历的时间为6min-2min=4min.在AB过程中，冰不断吸收热量，内能增加.
(4)AB段表示冰升温过程，CD段表示水升温过程.相同质量的冰和水，吸收相同的热量，由于冰的比热容比水小，根据Q=cmΔt可知，冰升温快，所以AB段比CD段倾斜程度大.
