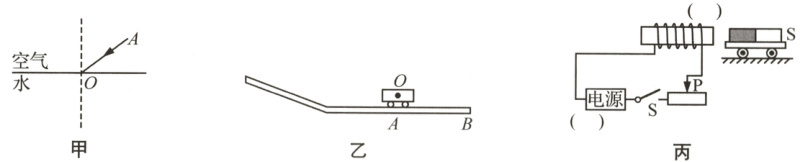

20 （6分）（1）如图甲所示，画出入射光$AO$的反射光线和折射光线。
（2）如图乙所示，从斜面下滑的小车最终停在水平面的$B$处。以$O$为作用点，画出小车经过$A$处时水平方向所受力的示意图。
（3）如图丙所示，将一条形磁体放在小车上，闭合开关后小车向右运动，在括号中标出通电螺线管的“$N$”或“$S$”极和电源的“$+$”或“$-$”极。

答案：
20(每图2分)
(1)
(2)
(3)

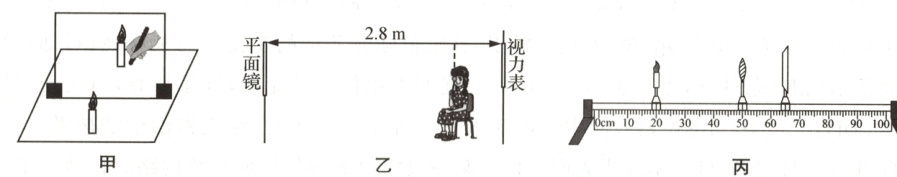

21 (6分)在以下两个光学实验中：

(1)图甲为探究“平面镜成像特点”的实验：
①用玻璃板替代平面镜的目的是便于确定像的位置。
②实验中将点燃的蜡烛靠近玻璃板，像的大小不变(填“变大”“变小”或“不变”)。
③检查视力时，视力表放在被测者的后上方，被测者识别对面墙上镜子里视力表的像。如图乙所示，视力表与平面镜间的水平距离为$2.8\ {m}$，要求视力表在镜中的像与被测者的水平距离为$5\ {m}$，则人应坐在离平面镜2.2${m}$的位置检查。
(2)图丙为探究“凸透镜成像规律”的实验：
①图丙中，点燃蜡烛后，光屏上恰能成清晰的像，照相机(填“照相机”“投影仪”或“放大镜”)就是根据该成像特点制成的。
②仅将凸透镜换成另一个焦距更小的凸透镜，发现光屏上的像变模糊了，此现象可模拟近视眼(填“近视眼”或“远视眼”)的成因，为使光屏上的像恢复清晰，可将光屏向靠近(填“靠近”或“远离”)凸透镜的方向移动。

答案： 21(每空1分)
(1)①确定像的位置　②不变　③2.2
(2)①照相机　②近视眼　靠近

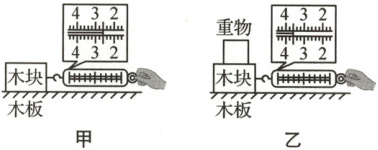

22 (4分)在探究“影响滑动摩擦力大小的因素”实验中：
(1)图甲中，将一个木块放在水平长木板上，用弹簧测力计沿水平方向拉动，使其做匀速直线运动，根据二力平衡知识可知木块所受滑动摩擦力大小等于拉力大小。

(2)图乙中，在木块上放一重物，重复上面的操作。比较甲、乙两图中弹簧测力计的示数，可探究滑动摩擦力大小与压力的关系；以下事例中，用到了该探究结论的是D。
A. 鞋底的槽纹
B. 机器转轴处加润滑油
C. 体操运动员在手上涂镁粉
D. 自行车刹车时用力捏闸

答案： 22(每空1分)
(1)匀速直线　二力平衡　
(2)压力　D
