《2026年江苏13大市中考名卷优选38套物理》

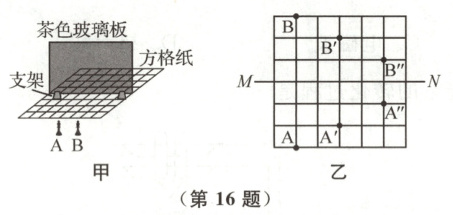

16 如图甲所示，在探究平面镜成像特点实验中，将茶色玻璃板垂直放置在方格纸上，在玻璃板前放
一个棋子 A，再将另一个棋子 B 放在玻璃板后，调整 B 的位置使其与 A 的像完全重合，此处运
用的研究方法是等效替代法(填“控制变量法”“等效替代法”或“类比法”)；棋子 A 和 B 完全相同是为了比较像与物的大小关系
；如图乙所示，在方格纸上记下平面镜反射面的位置 MN，多次改变

A 的位置实验，并在方格纸上分别标出棋子 A、
B 的位置，由图可以得到像与物关于镜面对称.

答案： 16等效替代法 像与物的大小关系 对称
解析：实验中，将另一个相同的棋子 B 放到镜后，在镜前观察像和棋子 B，使棋子 B 与 A 的像完全重合，此时棋子 B 的位置就是棋子 A 的像的位置，这种确定像与物大小关系的方法是等效替代法.在实验中，棋子 A 和 B 完全相同，当棋子 B 与棋子 A 的像完全重合时，说明棋子 A 的像与棋子 A 大小相等，所以棋子 A 和 B 完全相同是为了比较像与物的大小关系.由图乙可知，多次改变 A 的位置实验，并在方格纸上分别标出棋子 A、B 的位置，可以发现像与物到平面镜的距离相等，且像与物的连线与平面镜垂直，即像与物关于镜面对称.

17 如图所示，在探究滑动摩擦力影响因素实验中，小明将弹簧测力计左端水平固定，右端用细线与木块相连，用力 F 水平拉着木板运动，使木块与地面保持相对静止，此时弹簧测力计的示数
为 6 N，则木块受到的滑动摩擦力大小为6N,方向水平向右.

答案： 17静止 6 右
解析：木板被拉动时，木块相对地面位置没有变化，与地面保持相对静止，木块处于平衡状态，水平方向所受的拉力和滑动摩擦力是一对平衡力，弹簧测力计的拉力为 6N，方向水平向左，所以木块受到的滑动摩擦力大小为 6N，方向水平向右.

18 如图所示，在探究阻力对物体运动的影响实验中，小明使小车从斜面上同一位置由静止释放，目
的是使小车进入水平面的速度相同;小明再利用传感器得到小车在斜面和三种不同材料的水平面的
v-s 图像如图 A、B、C 所示，根据图像分析可得：小车在水平面运动过程中所受阻力越小，速度
减小得越慢(填“快”或“慢”)；若小车在绝对光滑的水平面上运动，传感器输出的 v-s 图
像应为图 D 中的②(填序号)图线.

答案： 18进入水平面的速度相同 慢 ②
解析：在探究阻力对物体运动的影响实验中，为了使小车下滑到水平面的速度相同，需要使小车从斜面上同一位置由静止释放.由图可知，木板表面最光滑，小车运动时受到的阻力最小，小车在木板表面上通过的距离最长，速度减小得最慢；根据牛顿第一定律可知，若小车在绝对光滑的水平面上运动，小车不受阻力，将做匀速直线运动，传感器输出的 v - s 图像应为图 D 中的②图线.

19 在探究液体内部压强影响因素实验中，如图甲所示，使用压强计前应先检查装置气密性：小明用
手轻压探头处的橡皮膜，若 U 形管液体能灵活升降，说明装置不漏气；将探头放入水中的不同
深度处，如图乙、丙所示，比较现象可得出结论：同种液体内部压强随液体的深度增加而增
大；小明再做了丙、丁两图实验，他能(填“能”或“不能”)根据图示现象得出液体内部压强
与液体密度的关系.

答案： 19液体能灵活升降 深度 能
解析：用手轻轻按压几下橡皮膜，如果 U 形管中液体能灵活升降，则说明装置不漏气，U 形管中液体不能灵活升降，则说明装置漏气.如图乙、丙所示，将探头置于水中的不同深度，观察 U 形管两侧液面的高度差，丙图中 U 形管两侧液面的高度差较大，说明同种液体内部压强随液体深度增加而增大；在丙、丁两图实验，探头在浓盐水中深度小，但 U 形管左右液面高度差较大，若在浓盐水的深度与在水中的深度相同，则图丁中 U 形管左右液面高度差更大，故能得出液体内部压强与液体密度的关系.
易错提醒：丙、丁两图中虽然有两个变量，不能简单根据控制变量法一票否决，需要具体情况具体分析.
