28 (7分)小组同学测量定值电阻$ R_{0} $的阻值；实验器材为：3节新干电池(每节电池的电压恒为1.5 V)、开关S、定值电阻$ R_{0} $、电流表、电压表、滑动变阻器$ R_{x} $、导线。

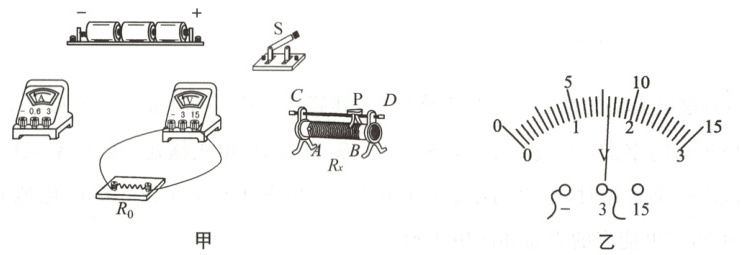

(1)请在图甲中以笔画线完成电路连接，要求：
①电流表、电压表均使用大量程(测量时再选择合适的量程)；
②闭合开关S前，滑动变阻器的滑片P处于B端。
(2)闭合开关S，发现电流表有示数、电压表无示数，电路故障可能是$R_{0}$短路。

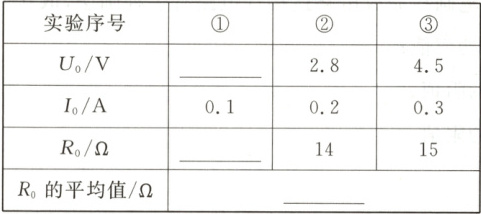

(3)排除电路故障，移动滑动变阻器的滑片P，测得多组数据，进行实验①时，电压表的示数如图乙所示，请将表格填写完整。

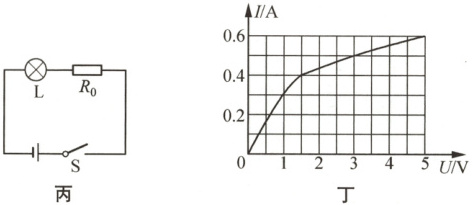

(4)用该定值电阻$ R_{0} $、额定电压为5 V的灯泡L连接电路如图丙所示，灯泡的$ I - U $关系图像如图丁所示，闭合开关S，灯泡的实际功率为其额定功率的$ \frac{1}{2} $，则电源电压为10.5V。

答案：
28（除特殊标注外，每空1分）
(1) （2分）
(2)$R_{0}$短路
(3)1.6 16 15
(4)10.5
解析：
(1)电流表串联在电路中，电压表并联在电路中，闭合开关S前，滑动变阻器的滑片P处于B端，故连接实物图如图所示.
(2)电流表有示数，说明电路不是断路；电压表无示数，可能是与电压表并联的支路短路了，因此故障可能是$R_{0}$短路.
(3)由图乙可知，电压表的量程为0～3V，分度值为0.1V，示数为1.6V，由欧姆定律求出定值电阻阻值$R_{0}=\frac{U}{I}=\frac{1.6V}{0.1A}=16\Omega$；$R_{0}$的平均值$R=\frac{16\Omega+14\Omega+15\Omega}{3}=15\Omega$.
(4)灯泡的I-U关系图像如图丁所示，灯泡的额定电压为5V，额定电流为0.6A，额定功率P=UI=5V×0.6A=3W；闭合开关S，灯泡的实际功率$P'=\frac{1}{2}P = 1.5W$；分析图丁可知，为电压3V，电流0.5A对应的位置；电源电压$U=IR_{0}+U_{灯}=0.5A×15\Omega+3V=10.5V$.
