《2026年江苏13大市中考名卷优选38套物理》

9. (2024 苏州)如图甲所示，A、B 之间是太阳光经三棱镜色散后在屏上得到的彩色光带.将电子温度传感器分别放在 A、B 两点外侧，测得温度 T 随时间 t 变化的图像如图乙所示.则曲线① 对应光线的特点是使荧光物质发光、消毒杀菌，曲线②对应的是红外线.

答案： 9使荧光物质发光、消毒杀菌　红外
解析:A、B之间是太阳光经三棱镜色散后在屏上得到的彩色光带，将电子温度传感器分别放在A、B两点外侧(即A、B两点外侧是不可见光),测得温度T随时间t变化的图像如图乙所示，图乙中曲线①说明随着时间的增加，温度传感器测得的温度变化很小，故①是紫外线，该光线的特点是能使荧光物质发光，还能消毒杀菌;曲线②说明随着时间的增加，测得的温度升高较快，即该不可见光的热效应强，所以②是红外线.

10. 按照题目要求作图.

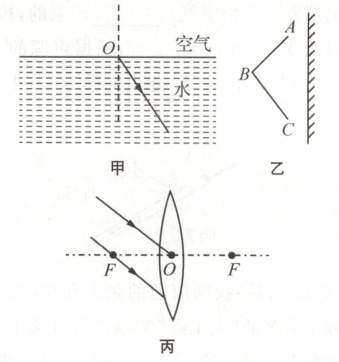

（1）（2022 镇江）如图甲所示，当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线.
（2）（2024 无锡）如图乙所示，在图中作出物体 ABC 通过平面镜所成的像.
（3）（2022 泰州）如图丙所示，请完成图中光通过透镜后的光路.

答案：
10
(1)
　　　
解析:首先过入射点O作出法线，在发生反射时，反射角等于入射角，据此画出入射光线;光从水中斜射入空气中，折射角大于入射角，折射光线远离法线.
(2)
　　
解析:先根据像与物关于平面镜对称，作出端点A、B、C在平面镜中的像点A'、B'、C'，用虚线连接，A'B'C'即为物体ABC在平面镜中所成的像.
(3)
　
解析:过光心的光线经凸透镜折射后传播方向不变，过焦点入射的光线经凸透镜折射后平行于主光轴.

11. (2022 泰州)小明用如图所示装置探究“光的反射规律”.

(1)表面粗糙的纸板应立在水平平面镜上，让一束光紧贴纸板 A 射向镜面上的 O 点，在纸板 B 上呈现出反射光束，以 ON 为轴，把纸板 B 向后翻折，纸板 B 上反射光束消失，由此可初步得出：反射光线、入射光线
(2)把纸板 B 翻折至能呈现反射光束的位置后，让纸板 A 上的入射光束绕 O 点顺时针转动，此过程中反射角的大小变化情况是.
(3)若将图中纸板整体以底边 EF 为轴向后旋转 45°后，纸板 B 上(填“能”或“不能”)呈现出反射光束，纸板 A 上的入射光束(填“能”或“不能”)在平面镜中成像.

答案： 11
(1)竖直　在同一平面内　　
(2)变小　　
(3)不能　能
解析:
(1)在“探究光的反射规律”的实验中，表面粗糙的纸板应竖直立在水平平面镜上，目的是使光的传播路径能在纸板上显示.让一束光紧贴纸板A射向镜面上的O点，纸板B上出现反射光束，以ON为轴，把纸板B向后翻折，纸板A、B不在同一平面内，纸板B上反射光束消失，上述实验现象说明，反射光线、入射光线和法线在同一平面内.
(2)把纸板B翻折至能呈现反射光束的位置后，让纸板A上的入射光束绕O点顺时针转动，入射光线与ON的夹角减小，即入射角减小;此过程中反射光线与ON的夹角也减小，即反射角减小.
(3)若将图中纸板整体以底边EF为轴向后旋转45°后，此时法线不在硬纸板上，而反射光线、入射光线、法线在同一平面内，所以此时纸板B上不能呈现出反射光束.纸板A上的入射光束照射到平面镜后仍能被平面镜反射，所以仍能在平面镜中成像.

12. (2023 南通)如图所示，小明做“探究平面镜成像的特点”实验，他将棋子 A 放在玻璃板前，在玻璃板后移动棋子 B，直至与 A 的像重合.
(1)选择与 A 完全相同的棋子 B，是为了比较像和物的大小关系.在方格纸上进行实验，是为了便于比较像和物到平面镜的距离.
(2)改变自己的位置，观察棋子 A 的像.当他远离玻璃板时，像的大小将不变.当他向右移动时，像的位置相对于玻璃板将不变(填“向左”“向右”或“不变”).

(3)移走棋子 B，将一张白纸竖直放在该位置，直接观察白纸，白纸上不能(填“能”或“不能”)看到棋子 A 的像，说明平面镜成的是虚像.

答案： 12
(1)大小　像和物到平面镜的距离　
(2)不变　不变　
(3)不能　虚
解析:
(1)实验中的两棋子要求大小相同，这是为了探究物和像的大小关系;实验中选择方格纸，这样更便于比较像和物到达平面镜的距离.
(2)平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小.所以远离玻璃板，它的像大小不变，当他向右移动时，棋子不动，像不动，所以像的位置不变.
(3)此实验中的白纸相当于光屏，光屏只能承接实像，不能承接虚像，因为平面镜成的像是虚像，所以棋子的像不能出现在白纸上.

13. (2024 宿迁)在“探究凸透镜成像规律”的活动中，利用了如图所示装置.

(1)调节器材，使烛焰和光屏的中心位于凸透镜的主光轴上.

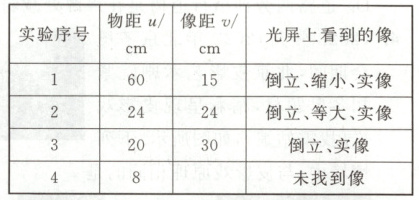

(2)改变蜡烛和光屏的位置，多次实验，并将数据记录在表格中，分析数据可知凸透镜焦距为12cm，第 3 次实验中，光屏上成倒立、放大的实像.

(3)智能汽车通过车载摄像头，识别行人、路标和其他车辆，实现自动导航和驾驶，车载摄像头根据的是第1次实验的原理.
(4)物距$u=8$ cm不变,要想在光屏上看到像，应

答案： 13
(1)主光轴　
(2)12　放大　
(3)1　
(4)小
解析:
(1)为了使像成在光屏中央，应调整烛焰和光屏的中心位于凸透镜的主光轴上.
(2)由表中数据可知,u=v=24cm,根据u=v=2f,成倒立、等大的实像，即2f=24cm,故该凸透镜的焦距为f=12cm;第3次实验中,2f＞u=20cm＞f,成倒立、放大的实像.
(3)车载摄像头是根据u＞2f,成倒立、缩小的实像的原理制成的，与表中第1次成像原理相同.
(4)凸透镜成实像时，物距大于焦距，因此物距u=8cm不变，要想在光屏上看到像，应更换焦距较小的凸透镜.
