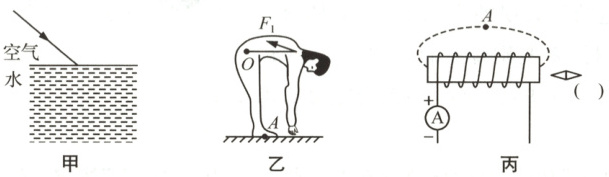

22 (6分)根据要求完成相应作图.

(1)如图甲所示，一束光从空气斜射到水面，画出其反射光线和折射光线的大致方向.
(2)如图乙所示，小明在体育课上做下压运动训练，静止不动时人体可以看成杠杆模型，O为支点，肌肉的拉力F₁为动力，请画出F₁的力臂L₁和脚对地面压力F的示意图.
(3)请标出图丙中A点处磁感线的方向，并在括号中标明小磁针静止时右端磁极的极性.

答案：
22(每图2分)
(1) 　
(2)
(3)
解析:
(1)首先过人射点垂直于界面作出法线，根据反射角等于入射角，在法线右侧空气中画出反射光线；根据光的折射规律，在法线右侧的水中画出折射光线，适当靠近法线.
(2)O为支点，先延长动力F₁作用线，从O作F₁垂线，即为动力臂L₁；压力是垂直于地面，方向向下，从A垂直于地面画出压力.
(3)根据图中电流表的正、负接线柱可以确定，螺线管中的电流是从右侧流入，根据安培定则可知，螺线管右端为N极，左端为S极；根据磁极间的相互作用规律可知，小磁针的右端为N极，左端为S极，在磁体的外部磁感线从N极出来，回到S极，所以A点磁感线方向是向左的.

23 (6分)图甲是运动员训练背部及肩部力量时常用的高位下拉器，其简化装置如图乙所示.训练中，运动员两手分别从A、B端同时施加拉力将配重匀速提起20 cm，某次训练中的三组情况记录如下表.(g取10 N/kg)，试求：

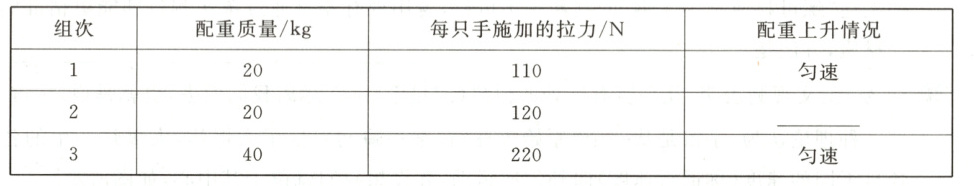

组次 配重质量/kg 每只手施加的拉力/N 配重上升情况
1 20 110 匀速
2 20 120
3 40 220 匀速
(1)在第1组训练中，滑轮提升配重所做的功为多大？
(2)在第2组训练中，配重向上做什么样的运动？
(3)试通过数据分析该套设施中，是否存在绳子重力和摩擦的影响？

答案： 23
(1)由表中数据知，第一组训练中配重的重力G配重1=m配重1g=20kg×10N/kg=200N，
滑轮提升配重所做的功
W=G配重1h=200N×0.2m=40J.　　　　　　(2分)
(2)第1组训练中，配重匀速上升，此时把配重和动滑轮看成一个整体，这个整体受平衡力，这个整体所受的拉力等于它们的重力，这一次每只手所用的力为110N.第2组训练中，每只手所用的拉力为120N，此时整体所受的拉力大于它们的重力，所以配重向上做加速运动　　　　　　　　　　　　　　　　　　(2分)
(3)由图知，下拉器中的滑轮组中通过动滑轮绳子段数n=2，若无绳重和摩擦力影响，第1组训练中，每只手拉力F₁=$\frac{1}{2}$×(G配重1+G动)，
即110N=$\frac{1}{2}$×(200N+G动)，解得G动=20N，
第3组训练中，配重的重力G配重2=m配重2g=40kg×10N/kg=400N，
每只手拉力F₃=$\frac{1}{2}$×(G配重3+G动)，
即220N=$\frac{1}{2}$×(400N+G动)，解得G动=40N，
两次训练中得到动滑轮重力不相等，说明假设不成立，所以存在绳重和摩擦影响.　　　　　　　　(2分)

24 (6分)电池容量是决定电动汽车续航里程的主要因素，某汽车电池容量为80 kW·h，电池最低电量为电池容量的20%.
(1)用120 kW的“快充”充电桩给该车充电，则从最低电量到充满电需多少分钟？
(2)充满电时，电池所储备的电能相当于完全燃烧多少质量汽油所释放的能量？(汽油的热值q取4.5×10⁷ J/kg)
(3)汽车充满电行驶480 km后，显示电池降至最低电量，若整车能量利用率为75%，汽车行驶过程中所受平均阻力多大？

答案： 24
(1)电池电量80kW·h，汽车电池最低电量不得低于电池容量的20%，
W'=80kW·h−80kW·h×20%=64kW·h，
　　　　　　　　　　　　　　　　　　　　　(1分)
则根据P=$\frac{W}{t}$可得给该车从最低电量到充满电需要的时间为t=$\frac{W'}{P}$=$\frac{64kW·h}{120kW}$=$\frac{8}{15}$h=32min.(1分)
(2)汽油完全燃烧放出的热量相当于电池充满电时储存的能量，即Q放=W=80kW·h=80×3.6×10⁶J=2.88×10⁸J，　　　　　　　　　　　　　　　　(1分)
需完全燃烧的汽油质量为
m=$\frac{Q放}{q}$=$\frac{2.88×10⁸J}{4.5×10⁷J/kg}$=6.4kg.　　　　　　(1分)
(3)汽车行驶过程中显示电池降至最低电量时消耗的电能为
W'=64kW·h=64×3.6×10⁶J=2.304×10⁸J，根据η=$\frac{W机械}{W'}$×100%可得电能转化的机械能为
W机械=W'η=2.304×10⁸J×75%=1.728×10⁸J，
　　　　　　　　　　　　　　　　　　　　　(1分)
可得平均阻力
f=$\frac{W机械}{s}$=$\frac{1.728×10⁸J}{480×10³m}$=360N.　　　　　　(1分)
