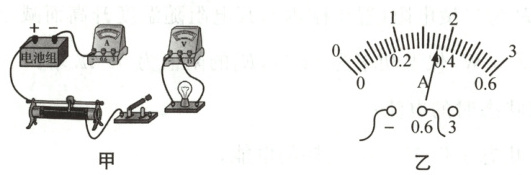

24 （8分）在“测量小灯泡的电功率”实验中，小明同学设计了如图甲所示电路，小灯泡额定电压为2.5 V，电源电压为4 V，滑动变阻器的规格为“20 Ω 1 A”。
（1）用笔画线代替导线，将图甲的实物图连接完整。
(2)导线正确连接后，应将滑动变阻器的滑片移动到最左端(评分说明：阻值最大处不给分)。
（3）闭合开关，观察到电流表示数为0.18 A，电压表为0.4 V，小灯泡不亮，接下来的操作是向右移动滑动变阻器的滑片，观察灯泡是否发光。

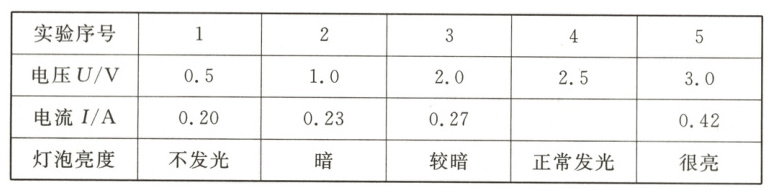

(4)小明连续进行了5次测量，并把测量的数据和观察到的现象填写在设计的表格中，其中第4次测量时电流表的示数如图乙所示，此时电流为0.36A，小灯泡的额定功率为0.9W。

| 灯泡亮度 | 不发光 | 暗 | 较暗 | 正常发光 | 很亮 |
(5)小明所设计的表格中缺少的一项是灯泡实际功率P/W。
（6）分析实验数据发现，第3次实验数据有误，判断依据是灯丝的电阻随温度升高而增大，但第3组数据得出的灯丝电阻大于第4、5组数据得出的电阻。

答案：
24（每图每空各1分）
(1)
(2)最左端(评分说明：阻值最大处不给分)
(3)向右移动滑动变阻器的滑片，观察灯泡是否发光
(4)0.36 0.9
(5)灯泡实际功率P/W
(6)3 灯丝的电阻随温度升高而增大，但第3组数据得出的灯丝电阻大于第4、5组数据得出的电阻
解析：
(1)测量小灯泡的电功率的实验中，灯泡和滑动变阻器、电流表串联，电压表并联在灯泡两端，由表格中的实验数据可知，通过灯泡的最大电流为0.42A，电流表接0～0.6A的量程，电路如图所示。
(2)导线正确连接后，闭合开关前，为了保护电路，应将滑动变阻器滑到阻值最大处，即滑片移动到最左端。
(3)闭合开关，观察到电流表示数为0.18A，电压表为0.4V，小灯泡不亮，说明通过小灯泡的电流较小，接下来的操作是向右移动滑动变阻器的滑片，直到灯泡发光。
(4)由图乙可知，电流表选择小量程，分度值为0.02A，此时电流为0.36A，灯泡的额定功率为Pₗ = UₗIₗ = 2.5V×0.36A = 0.9W。
(5)实验是为了测量小灯泡的电功率，表格中缺少的项目是灯泡的电功率P/W。
(6)第1组数据，灯泡对应的电阻R₁ = U₁/I₁ = 0.5V/0.2A = 2.5Ω，第2组数据，灯泡对应的电阻R₂ = U₂/I₂ = 1.0V/0.23A≈4.3Ω，第3组数据，灯泡对应的电阻R₃ = U₃/I₃ = 2.0V/0.27A≈7.4Ω，第4组数据，灯泡对应的电阻R₄ = U₄/I₄ = 2.5V/0.36A≈6.9Ω，第5组数据，灯泡对应的电阻R₅ = U₅/I₅ = 3.0V/0.42A = 7.1Ω，通过灯泡的电流越大，灯泡的实际功率越大，灯丝的温度越高；灯丝的电阻随温度升高而增大，第3组数据得出的电阻大于第4、5组数据得出的电阻，则第3次实验数据有误。

25 （6分）如图所示，工人用力将重为1000 N的物体在10 s内匀速提升2 m，拉力$ F $的功率为250 W。求：
（1）滑轮对物体做的功；
（2）拉力$ F $的大小；
（3）动滑轮的机械效率。

答案： 25
(1)滑轮对物体做的功为W₍有₎ = Gh = 1000N×2m = 2000J。(2分)
(2)拉力做的功为W₍总₎ = Pt = 250W×10s = 2500J。(1分)
根据W₍总₎ = Fs，拉力F = W₍总₎/s = 2500J/4m = 625N。(1分)
(3)动滑轮的机械效率为η = W₍有₎/W₍总₎×100% = 2000J/2500J×100% = 80%。(2分)
