《2026年江苏13大市中考名卷优选38套物理》

6 下列悬臂式红绿灯设计中，螺钉对支架底座的压力最小的是(D)

答案： 6D　图中的支点是底座左侧边缘，假设螺钉对支架底座的压力是动力，则动力臂不变，而横杆的重力与指示灯的重力是阻力，指示灯的重力大小不变，分散后重心靠近竖杆，阻力臂较小，图中横杆一端粗，重心靠近较粗的一端，因而粗端固定在竖杆上，阻力臂较小，故D图中的阻力臂较小，根据杠杆的平衡条件可知，阻力和动力臂一定时，阻力臂越小，动力越小，故D图螺钉对支架底座的压力最小，故D正确.
Plus易错提醒：对于杠杆模型题，找准杠杆，并正确分析出力和力臂，利用杠杆原理进行分析.

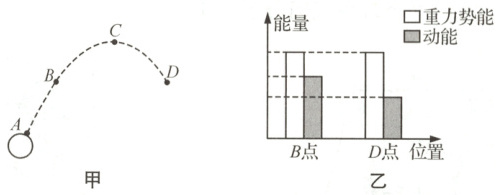

7 如图甲所示，校园篮球赛上，离手后的篮球依次从$ A $点运动到$ D $点，图乙为它在等高点$ B $和$ D $的能量柱状图，对篮球的运动过程，下列说法正确的是(A)


A.篮球在$ A $点时的动能最大
B.篮球在$ D $点的机械能大于在$ A $点的机械能
C.篮球在$ B $点和$ D $点的速度大小相等
D.篮球在最高点$ C $时，动能为零

答案： 7A　由图乙可知，B点和D点等高，重力势能相等，但D点的动能小于B点的动能，D点的速度小于B 点的速度，故C错误;篮球在从A点运动到D点的过程中，由于存在空气阻力，机械能不断减小，A点位置最低，此时机械能最大，重力势能最小，即此时动能最大，故A正确;由于存在空气阻力等，篮球在运动过程中机械能不断减小，所以篮球在D点的机械能小于在A点的机械能，故B错误;篮球在最高点C时，在水平方向上有速度，动能不为零，故D错误.

8 如图所示，在“探究液体内部压强特点”的实验中，将压强计的探头放入盐水中，下列做法中能使U形管两边液面的高度差明显增大的是(B)

A.将探头水平移动一段距离

B.将探头向下移动一段距离
C.将探头在原位置转动$ 90° $
D.将探头放入在同样深度的水中

答案： 8B　使U形管两边液面的高度差明显增大，即使橡皮膜受到的压强变大.将探头水平移动一段距离，深度不变，橡皮膜受到的压强不变，故A错误;将探头向下移动一段距离，深度变大，橡皮膜受到的压强变大，故B正确;液体内部在同一深度不同方向的压强是相等的，将探头在原位置转动90°不会影响压强的大小，故C错误;将探头放入在同样深度的水中，液体的密度变小，橡皮膜受到的压强变小，故D错误.

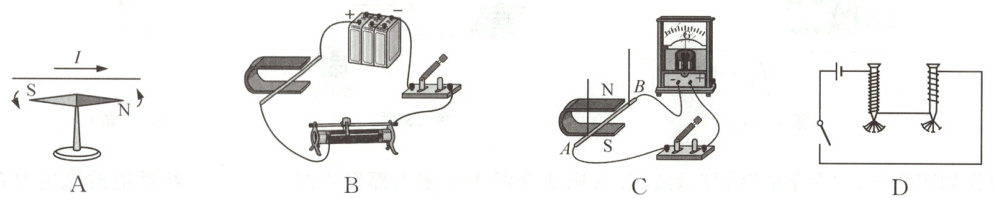

9 如图所示的实验中，可以用来说明发电机的工作原理的是(C)

答案： 9C　A实验是奥斯特实验，是导线通电后产生磁场使小磁针转动，故A错误;B是磁场中的导体通电后受力运动的实验，与电动机原理相同，故B错误;C是闭合电路的一部分导体在磁场里做切割磁感线运动，闭合电路中产生感应电流的实验，与发电机工作原理电磁感应相同，故C正确;D是电磁铁，是线圈通电后产生磁场，实验是探究影响电磁铁磁性强弱的因素，故D错误.

10 如图甲所示电路，电源电压保持不变，灯泡的额定功率为$ 5 \, W $，电压表量程为$ 0 \sim 15 \, V $，电流表量程为$ 0 \sim 0.6 \, A $，滑动变阻器允许通过的最大电流为$ 1 \, A $。闭合开关，在电路安全的前提下，最大范围移动滑动变阻器滑片，绘制出电压表和电流表示数的变化图像，如图乙所示，下列说法正确的是(C)

A.电源电压为$ 10 \, V $
B.灯泡的最小功率为$ 1.25 \, W $
C.滑动变阻器的阻值变化范围为$ 4 \sim 32 \, \Omega $
D.电路的最大功率为$ 7.2 \, W $

答案： 10C　由电路图可知,L、R串联，电压表测R两端的电压，电流表测电路中的电流.电流表量程为0~0.6A,滑动变阻器允许通过的最大电流为1A，由图乙可知电路中的最大电流为0.5A，即灯泡额定电流为0.5A.灯泡的额定功率为5W,灯泡正常发光时的电压$U_{L}=\frac{P_{L}}{I_{大}}=\frac{5W}{0.5A}=10V,$由图乙可知此时滑动变阻器电压为2V,电源电压$U=U_{L}+U_{滑大}=10V+2V=12V,$故A错误;当电压表的示数$U_{滑大}=8V $时，电路中的电流最小，$I_{小}=0.25A，$此时灯泡两端的电压$U_{L小}=U−U_{滑大}=12V−8V=4V,$灯泡的最小功率$P_{L小}=U_{L小}I_{小}=4V×0.25A=1W,$故B错误;由图乙可知滑动变阻器接入电路的最小阻值为$R_{滑小}=\frac{U_{滑小}}{I_{大}}=\frac{2V}{0.5A}=4Ω,$滑动变阻器接入电路的最大阻值为$R_{滑大}=\frac{U_{滑大}}{I_{小}}=\frac{8V}{0.25A}=32Ω,$即滑动变阻器的阻值变化范围为4~32Ω,故C正确;电源电压12V,最大电流为0.5A,故电路的最大功率为$P_{大}=UI_{大}=12V×0.5A=6W,$故D错误.
Plus疑难突破：保证电路元件安全，根据串联电路电流特点和电流表量程，由图乙判断电路中最大电流为灯泡的正常发光电流，计算灯泡的额定电压，从而计算电源电压.
