21 兴趣小组自制“潜水艇”，将其放入一个底面积S为100 $ cm^2$，水深$h_0$为10 cm的薄壁柱形容器内.“潜水艇”放入水中恰好悬浮，如图所示，此时水深$h_1$为12 cm，“潜水艇”受到的重力大小为2N.打开进水阀门，空腔内开始进水，“潜水艇”下沉，最终沉底且空腔充满水，此时容器内水深为11cm.(g取10 N/kg，“潜水艇”的材料密度$\rho = 2.0 × 10^3$ kg/m³)

答案： 212　11
解析:“潜水艇”放入水中恰好悬浮，根据物体的浮沉条件可知，此时“潜水艇”受到的重力等于受到的浮力;“潜水艇”排开水的体积V_{排}=S(h_{1}-h_{0})=100cm²×(12cm - 10cm)=200cm³,则“潜水艇”的体积V_{潜}=V_{排}=200cm³,“潜水艇”受到的浮力F_{浮}=ρ_{水}gV_{排}=1.0×10³kg/m³×10N/kg×200×10^{-6}m³=2N,由于“潜水艇”的重力G=F_{浮}=2N,由G=mg可知,“潜水艇”的质量m=$\frac{G}{g}$=$\frac{2N}{10N/kg}$=0.2kg,由ρ=$\frac{m}{V}$可知,“潜水艇”材料的体积V=$\frac{m}{\rho}$=$\frac{0.2kg}{2.0×10³kg/m³}$=1×10^{-4}m³=100cm³,则“潜水艇”空腔的体积V_{空}=V_{潜}-V=200cm³ - 100cm³=100cm³,当“潜水艇”沉底且空腔充满水,容器中水下降的高度△h=$\frac{V_{空}}{S}$=$\frac{100cm³}{100cm²}$=1cm,此时容器中水的深度h'=h_{1}-△h=12cm - 1cm=11cm.
Plus思路分析
根据V=Sh求出“潜水艇”排开水的体积；根据阿基米德原理求出“潜水艇”受到的浮力；根据物体的浮沉条件求出“潜水艇”的质量，根据重力公式求出“潜水艇”的质量，根据密度公式求出“潜水艇”材料的体积，据此求出空腔的体积；根据体积公式V=Sh求出“潜水艇”沉底且空腔充满水，容器中水下降的高度，据此求出此时水的深度.

22 (2分)如图所示在水平位置平衡的轻质衣服挂，搭上一条毛巾后，要使其在此位置仍保持平衡，请在A点画出应施加的最小力F与力臂l.

答案：
22
　
解析:连接AO,然后作AO的垂线即为A点应施加的最小力F，则此时动力臂最长、最省力，l为F的力臂.

23 (2分)如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线.

答案：
23
　
解析:在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图，平行于主光轴的光线经凸透镜折射后将过焦点;通过焦点的光线经凸透镜折射后将平行于主光轴.

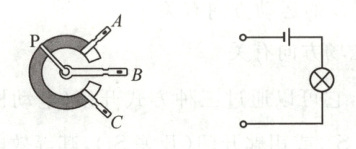

24 (2分)如图所示，请将电位器连入右侧电路中，要求逆时针旋转旋片P时，灯泡变暗.

答案：
24
　
解析:逆时针旋转P旋片时，灯泡变暗，说明逆时针旋转时，电位器连人电路的电阻变大，故将AB两接线柱串联接入了电路，即将图中的AB接线柱与右侧电路中的两条导线相连.

25 (2分)如图所示，在虚线框内标出通电螺线管的磁极(用“N”或“S”表示).

答案：
25
　
解析:根据图示可知，电流从螺线管的左端流入，根据安培定则可知，螺线管的左端为S极.

26 (7分)小华进行“探究光的反射定律”实验，步骤如下：

①把白纸放在水平桌面上；
②在白纸上画一条直线；
③将平面镜的一侧与直线重合，并垂直立在纸面上；

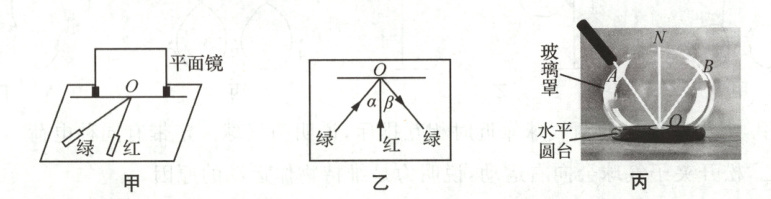

④让红、绿两束激光射向平面镜的同一点O，如图甲所示，其中红色激光垂直平面镜入射；
⑤在白纸上用笔描绘出光路.记录的结果如图乙所示.
(1) 将激光贴着白纸射向镜面，能从不同方向观察到白纸上光的传播路径，是因为光在白纸上发生了漫反射.

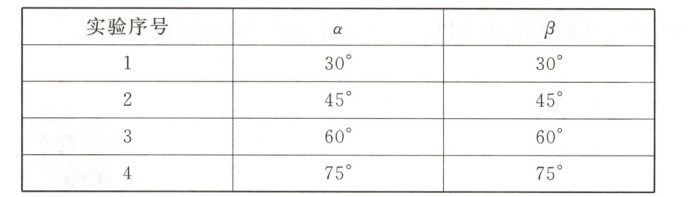

（2）改变绿光的入射角度$\alpha$，多次测量反射角$\beta$记录在表格中.根据表格中数据可以得出在反射现象中，反射角等于入射角，实验中多次测量的目的是寻找普遍规律.
(3) 小华没有找到红光的反射光束，她认为当光垂直平面镜入射时，不存在反射光，你认为她的观点正确吗？错误.
小明的实验装置如图丙所示，他先用加湿器使整个玻璃罩内充满水雾，将平面镜放在一个能转动的水平圆台上，用固定的红色激光笔发出一束垂直射向平面镜的光NO，然后用另一支绿色激光笔向O点发出一束光AO，经平面镜反射后沿OB方向射出.
①实验中，用加湿器使整个玻璃罩内充满水雾的目的是显示光路(填“显示光路”或“降低温度”)，红色激光NO的作用是代表法线.
②缓慢转动圆台到某一特定角度时，可以看到三束光相互重合，说明在光的反射现象中，反射光线、入射光线、法线在同一平面内.

答案： 26(每空1分)
(1)漫　
(2)在反射现象中，反射角等于入射角　寻找普遍规律　
(3)错误　①显示光路 ②在同一平面内
解析:
(1)实验时，从硬纸板前不同方向都可以看到纸板上光的径迹，是由于光在纸板上发生了漫反射，光线射向各个方向.
(2)分析表格数据可知，在反射现象中，反射角等于入射角;“探究光的反射定律”实验中，多次改变入射角的大小，测量反射角的大小，多次测量目的是寻找普遍规律.
(3)当光垂直入射时，反射光与入射光重合，但仍然存在反射光，小华的观点错误.①玻璃罩内充满水雾，则入射光线及反射光线的传播路径都能显示出来;利用红色激光比较明显，容易观察到，其发出的光线相当于法线;②缓慢转动圆台，反射光线随着入射光线的变化而变化，当入射光线与法线重合，反射光线也与法线重合，这说明反射光线、入射光线和法线在同一平面内.
Plus关键点拨
本题考查对光的反射定律实验的掌握情况，实验探究的关键是对相应的知识理解透彻，思路清晰.
