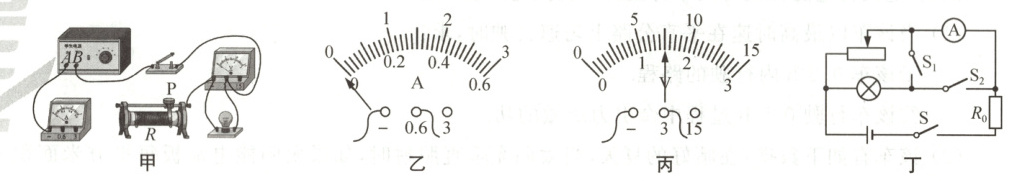

25 (8分)某小灯泡的额定电流为0.3 A，图甲是测量该灯泡额定功率的实验电路.

(1) 请用笔画线代替导线，将电路连接完整，使此时滑动变阻器接入电路阻值最大.图中电源A端为电源的负极.
(2) 闭合开关前检查电路，发现电流表如图乙所示，接下来应该进行的操作是调零.
(3) 闭合开关，调节滑片使电流表示数为0.3 A，此时电压表示数如图丙所示，则该灯泡的额定功率为0.45W.
(4) 完成实验后，断开开关，首先拆除电源两端导线，然后整理器材.
(5) 用图丁所示电路来测量另一只额定电压为4 V的小灯泡的额定功率.已知电源电压恒为6 V，定值电阻$R_0$的阻值为5 Ω.
①只闭合开关S、$S_1$，移动滑片，使电流表示数为0.4A，小灯泡正常发光；
②只闭合开关S、$S_2$，使滑片保持不动(填“向左移”“保持不动”或“向右移”)，读出电流表的示数为0.15 A；
③小灯泡的额定电功率$P_{额}=$1W.

答案：
25(每图每空各1分)
(1) 负
(2)调零　
(3)0.45　
(4)电源　
(5)0.4　保持不动　1 解析:
(1)实验中为保护电路，开关闭合前，应使滑动变阻器移至阻值最大处，由图可知滑片P在最右端，因此连接的是滑动变阻器的左下接线柱，灯泡的额定电流为0.3A，电流表选用小量程，如图所示。图中电源A端为电流负极，因为它与电流表负接线柱相连。
(2)闭合开关前，发现电流表指针未指向0刻度线，因此需要对电流表进行调零。
(3)图丙电压表示数为1.5V，电流为0.3A，故灯泡的额定功率为P = UI = 1.5V×0.3A = 0.45W。
(4)测量结束后，断开开关，先拆除电源两端导线，再拆除其他导线，整理器材。
(5)只闭合S，S $_{1}$，滑动变阻器先与灯泡并联，再与R $_{0}$ 串联，电流表测干路电流，使小灯泡正常发光，则滑动变阻器电压等于小灯泡额定电压为4V，则R $_{0}$ 两端电压为U $_{0}$ = U - U $_{L}$ = 6V - 4V = 2V，则干路电流为I $_{0}$ = $\frac{U_{0}}{R_{0}}$ = $\frac{2V}{5\Omega}$ = 0.4A，即电流表示数为0.4A。只闭合S、S $_{2}$，滑动变阻器与灯泡并联，再与R $_{0}$ 串联，电流表测滑动变阻器电流。若要测小灯泡额定功率，应保持滑动变阻器阻值不变，使小灯泡保持额定电压，因此滑片保持不动。滑动变阻器电流为0.15A，小灯泡电流为I $_{L}$ = I $_{0}$ - I $_{滑}$ = 0.4A - 0.15A = 0.25A，故小灯泡额定功率为P $_{额}$ = U $_{L}$ I $_{L}$ = 4V×0.25A = 1W。
