《2026年江苏13大市中考名卷优选38套物理》

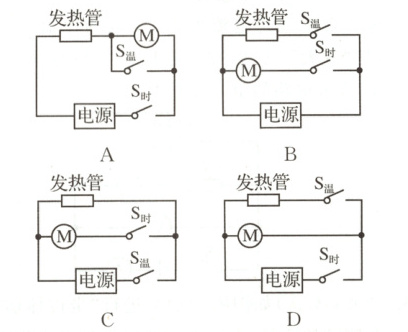

1. (2022 苏州)使用空气炸锅(如图所示)时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关时产生冷风，不会只发热不吹风.则其电路可能是(D)

答案： 1D　同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，说明发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路.D正确.

2. (2023 连云港)如图所示是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，$R_0$为定值电阻.下列说法正确的是(D)


A.地磅的量程与$R_0$大小无关
B.货车的质量变大时，电流表的示数变小
C.将电流表换成电压表也能测量货车的质量
D.仅增大$R_0$，称量同一货车质量时，电流表示数变小

答案： 2D　由题意知，货车的质量可以通过电流表的示数转换测出，所以地磅的量程与电流表示数的变化范围对应;图中滑动变阻器与$R_0$串联，由欧姆定律可得电流表的示数$I = \frac{U}{R_滑+R_0}$，则总电压不变时，电流表示数的变化范围与$R_0$的阻值有关，所以地磅的量程与$R_0$大小有关，A错误;货车的质量变大时，滑动变阻器接入的电阻变小，根据欧姆定律，电流表的示数变大，B错误;将电流表换成电压表，整条电路的电流几乎为零，不能测量货车的质量，C错误;仅增大$R_0$，称量同一货车质量时，滑动变阻器接入的阻值不变，整个电路的总阻值变大，根据欧姆定律可知，电路中的总电流变小，电流表示数变小，D正确.

3. (2022 镇江)如图所示为某小组设计的多挡位电热器电路，U不变，$R_1$、$R_2$为电阻丝且$R_1＞R_2$，电热器功率最大时开关状态为(A)


A.$S_1$闭合，$S_2$接a
B.$S_1$闭合，$S_2$接b
C.$S_1$断开，$S_2$接a
D.$S_1$断开，$S_2$接b

答案： 3A　当$S_1$闭合，$S_2$接a，两电阻并联;当$S_1$闭合，$S_2$接b时，$R_2$被短路，电路为$R_1$的简单电路;当$S_1$断开，$S_2$接a时，电路为$R_2$的简单电路;当$S_1$断开，$S_2$接b时，两电阻串联.根据并联电路总电阻小于其中任一分电阻，串联电路总电阻大于任一分电阻，故可知当$S_1$闭合，$S_2$接a，两电阻并联，此时电路的电阻最小，由$P = \frac{U^2}{R}$可知，此时电热器的电功率最大，故A正确.

4. (2024 扬州)如图所示，电源电压恒为 6 V，敏感元件T的电阻随电流的增大而减小.电压表示数为 2 V 时，电流表示数为 0.2 A，当电压表示数为 2.4 V 时，电流表示数可能是(A)


A.小于 0.18 A
B.等于 0.18 A
C.大于 0.18 A，小于 0.2 A
D.大于 0.2 A，小于 0.24 A

答案：
4A　由图可知，闭合开关，敏感元件T与滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压.当电压表示数为2V、电流表示数为0.2A时，敏感元件T两端的电压为$U_T=U - U_滑=6V - 2V = 4V$，此时敏感元件T的电阻为$R_T=\frac{U_T}{I}=\frac{4V}{0.2A}=20\Omega$，假设敏感元件T的阻值不变，故其U-I图像大致如图中直线所示.当电压表示数为2.4V时，敏感元件T两端的电压为$U_T'=U - U_滑'=6V - 2.4V = 3.6V$，则通过敏感元件T的电流为$I'=\frac{U_T'}{R_T}=\frac{3.6V}{20\Omega}=0.18A$，由于敏感元件T的电阻随电流的减小而增大，即随电流的减小而增大，则其U-I图像如图中曲线所示，由图可知通过敏感元件T的电流会小于0.18A，即电流表的示数小于0.18A，故A正确.
　　　　　　

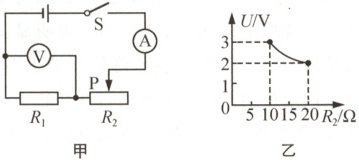

5. (2024 淮安)如图甲所示，电源电压保持不变，$R_1$为定值电阻，滑动变阻器$R_2$的最大阻值为 20 Ω.电压表量程为 0～3 V，电流表量程为 0～0.6 A.在保证电路各元件安全的前提下，电压表的示数随滑动变阻器$R_2$阻值变化的关系图像如图乙所示.下列说法中正确的是(D)


A.电源电压为 7.5 V
B.定值电阻$R_1$阻值为 5 Ω
C.电路的最小功率为 0.6 W
D.电流表示数变化范围为 0.2～0.3 A

答案： 5D　由图甲可知，$R_1$、$R_2$串联，电压表测$R_1$两端的电压，电流表测电路中的电流.由图乙可知，当$R_2$接入电路的电阻为$10\Omega$时，$R_1$两端的电压为3V，由串联电路的电压特点和分压原理可知，此时$R_1$的电阻与$R_2$接入电路的电阻比为$\frac{R_1}{R_2}=\frac{U_1}{U - U_1}$，即$\frac{R_1}{10\Omega}=\frac{3V}{U - 3V}$，同理，当$R_2$接入电路的电阻为$20\Omega$时，$R_1$两端的电压为2V，由串联电路的电压特点和分压原理可知，此时$R_1$的电阻与$R_2$接入电路的电阻比为$\frac{R_1}{R_2}=\frac{U_1'}{U - U_1'}$，即$\frac{R_1}{20\Omega}=\frac{2V}{U - 2V}$，联立解得$R_1=10\Omega$，$U = 6V$，故A、B错误;由欧姆定律可知，当滑动变阻器接入电路的电阻最大时，电路中的电流最小，由串联电路的电阻特点和欧姆定律可知，电路中的最小电流$I_小=\frac{U}{R_1+R_{2大}}=\frac{U}{R_1+R_2}=\frac{6V}{10\Omega + 20\Omega}=0.2A$，则电路的最小功率$P_小=UI_小=6V×0.2A = 1.2W$，故C错误;由欧姆定律可知，当$R_1$两端的电压最大时，电路中的电流最大，因为电压表的量程为0～3V，所以$R_1$两端的最大电压为3V，则电路中的最大电流$I_大=\frac{U_{1大}}{R_1}=\frac{3V}{10\Omega}=0.3A＜0.6A$，符合题意，因此电流表示数变化范围为0.2～0.3A，故D正确.

6. (2023 徐州)灯泡中有电流时，灯泡发光.关于这个过程中的能量转化，下列说法正确的是(C)

A.灯泡消耗的电能全部转化成了光能
B.因为消耗电能，流过灯泡后的电流变小了
C.电流做了多少功，电路中就消耗了多少电能
D.光能最终消失了，没有转化成其他形式的能量

答案： 6C　灯泡消耗的电能转化为光能和内能，A错误;灯泡工作过程中，消耗的是电能，流过灯泡的电流大小不变，B错误;用电器消耗电能的过程，实质上是电能转化为其他形式能量的过程，电流做了多少功，电路中就消耗了多少电能，C正确;由能量守恒定律可知，光能最终转化成其他形式的能量，D错误.

7. (2022 泰州)关于家庭电路和安全用电，下列说法正确的是(A)

A.用电器的金属外壳一定要接地
B.对人体而言，安全电压一般是 36 V
C.使用测电笔时，手不得接触笔尾金属电极

答案： 7A　有金属外壳的用电器一定要接地线，避免金属外壳用电器漏电时发生触电事故，A正确;人体的安全电压不高于36V，B错误;使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明笔尖接触的是火线，C错误;为了用电安全，控制电灯的开关应该接在火线上，D错误.
