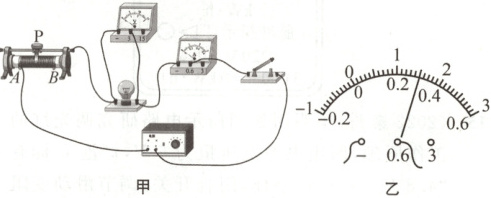

20. (2023 南通)为测定标有“3.8 V”字样小灯泡正常发光时的电阻,小明设计了如图甲所示电路,电源电压 6 V 保持不变.

(1) 闭合开关前,小明观察到电流表指针如图乙所示,应该对电流表
(2) 正确连接电路后闭合开关,移动滑片P,发现小灯泡始终不亮,电流表有示数,电压表示数为零,则电路故障可能是
(3) 排除故障后,继续实验.移动滑片P,使电压表示数分别为 2.0 V、3.8 V、4.5 V,记录下对应的电流表示数分别为 0.22 A、0.30 A、0.32 A,小灯泡正常发光时的电阻为
分小数).

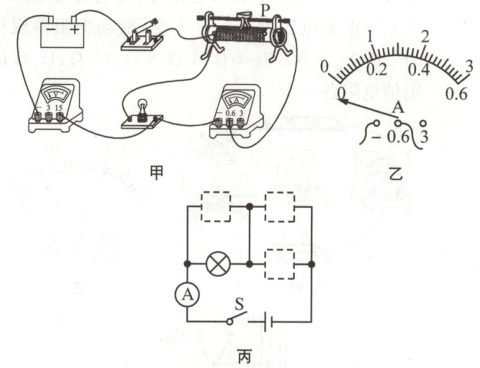

(4) 小红认为有更精确的测量方案,她初步设计了图丙所示的电路,请从滑动变阻器(0~20 Ω)、电阻箱(最低倍率是“×1”,元件符号)、电压表(0~3 V)中选择两个器材,并将它们的电路元件符号填入图丙合适的虚线框中,帮助小红完成电路设计.
(1) 闭合开关前,小明观察到电流表指针如图乙所示,应该对电流表
调零
.他发现电路中有一根导线连接错误,请在该导线上画上“×”,用笔画线代替导线,画出正确的连线.(2) 正确连接电路后闭合开关,移动滑片P,发现小灯泡始终不亮,电流表有示数,电压表示数为零,则电路故障可能是
小灯泡短路(或电压表短路)
.(3) 排除故障后,继续实验.移动滑片P,使电压表示数分别为 2.0 V、3.8 V、4.5 V,记录下对应的电流表示数分别为 0.22 A、0.30 A、0.32 A,小灯泡正常发光时的电阻为
12.7
(结果保留分小数).
(4) 小红认为有更精确的测量方案,她初步设计了图丙所示的电路,请从滑动变阻器(0~20 Ω)、电阻箱(最低倍率是“×1”,元件符号)、电压表(0~3 V)中选择两个器材,并将它们的电路元件符号填入图丙合适的虚线框中,帮助小红完成电路设计.
答案:
20
(1)调零
(2)小灯泡短路(或电压表短路)
(3)12.7
(4)
解析:
(1)闭合开关前,小明观察到电流表指针如图乙所示,电流表指针没有与零刻度线对齐,说明电流表使用前没有调零,故应该对电流表调零;原电路图中,滑动变阻器和电流表串联后与灯泡并联,电压表串联在电路中是错误的,在测小灯泡正常发光时的电阻实验中,灯泡、滑动变阻器和电流表串联,电压表并联在灯泡两端,如图所示.
(2)正确连接电路后闭合开关,移动滑片P,发现小灯泡始终不亮,电流表有示数,说明电路是通路;电压表示数为零,说明电压表并联的电路短路或电压表短路,即电路故障可能是小灯泡短路(或电压表短路).
(3)通过灯泡的电流随灯泡两端电压的增大而增大,故当灯泡两端电压为3.8V时,灯泡的额定电流为0.30A,则小灯泡正常发光时的电阻为$R=\frac{U_L}{I_L}=\frac{3.8V}{0.30A}≈12.7\Omega$.
(4)电压表量程0~3V,小于灯泡额定电压,为了更精确地测量,可将电压表并联在滑动变阻器的两端,因为电源电压为6V,则滑动变阻器两端电压为$6V - 3.8V = 2.2V$时,此时小灯泡恰好正常发光,故三个器材中选择滑动变阻器和电压表,电路设计如图所示.
20
(1)调零
(2)小灯泡短路(或电压表短路)
(3)12.7
(4)
解析:
(1)闭合开关前,小明观察到电流表指针如图乙所示,电流表指针没有与零刻度线对齐,说明电流表使用前没有调零,故应该对电流表调零;原电路图中,滑动变阻器和电流表串联后与灯泡并联,电压表串联在电路中是错误的,在测小灯泡正常发光时的电阻实验中,灯泡、滑动变阻器和电流表串联,电压表并联在灯泡两端,如图所示.
(2)正确连接电路后闭合开关,移动滑片P,发现小灯泡始终不亮,电流表有示数,说明电路是通路;电压表示数为零,说明电压表并联的电路短路或电压表短路,即电路故障可能是小灯泡短路(或电压表短路).
(3)通过灯泡的电流随灯泡两端电压的增大而增大,故当灯泡两端电压为3.8V时,灯泡的额定电流为0.30A,则小灯泡正常发光时的电阻为$R=\frac{U_L}{I_L}=\frac{3.8V}{0.30A}≈12.7\Omega$.
(4)电压表量程0~3V,小于灯泡额定电压,为了更精确地测量,可将电压表并联在滑动变阻器的两端,因为电源电压为6V,则滑动变阻器两端电压为$6V - 3.8V = 2.2V$时,此时小灯泡恰好正常发光,故三个器材中选择滑动变阻器和电压表,电路设计如图所示.
21. (2022 无锡)用图甲所示的电路测量小灯泡的功率,器材有:电源、开关、电流表、电压表、滑动变阻器(20 Ω 1.5 A)、额定电压为 2.5 V 的小灯泡各一个,导线若干.

(1) 闭合开关前,需要检查电流表、电压表的指针是否
(2) 接通电源,闭合开关后,无论怎样移动滑片P,小灯泡均不发光,电流表指针不偏转,电压表指针有明显偏转,说明电压表与电源之间的电路连接是
(3) 排除故障后,重新开始实验,电源电压保持不变,闭合开关,电压表示数为 0.5 V,电流表示数为 0.12 A;移动滑片P,当电压表示数为 2.5 V时,小灯泡正常发光,电流表示数如图乙所示,为
(1) 闭合开关前,需要检查电流表、电压表的指针是否
对准零刻度线
,并将滑动变阻器的滑片P移至B
(填“A”或“B”)端.(2) 接通电源,闭合开关后,无论怎样移动滑片P,小灯泡均不发光,电流表指针不偏转,电压表指针有明显偏转,说明电压表与电源之间的电路连接是
通路
,若电路中只有一处故障,则可能是小灯泡断路
.(3) 排除故障后,重新开始实验,电源电压保持不变,闭合开关,电压表示数为 0.5 V,电流表示数为 0.12 A;移动滑片P,当电压表示数为 2.5 V时,小灯泡正常发光,电流表示数如图乙所示,为
0.3
A,则小灯泡的额定功率为0.75
W,此时滑动变阻器消耗的功率为0.12
W.
答案:
21
(1)对准零刻度线 B
(2)通路 小灯泡断路
(3)0.3 0.75 0.12
解析:
(1)电表使用前要调零.闭合开关前,需要检查电流表、电压表的指针是否对准零刻度线.为保护电路,将滑动变阻器的滑片P移至阻值最大处,即B端.
(2)接通电源,闭合开关后,无论怎样移动滑片P,小灯泡均不发光,电流表指针不偏转,说明电路可能断路;电压表指针有明显偏转,即说明电压表与电源之间的电路连接是通路;则与电压表并联的电路以外的电路是完好的,则与电压表并联的电路断路了,若电路中只有一处故障,则可能是小灯泡断路.
(3)当电压表示数为2.5V时,小灯泡正常发光,电流表示数如图乙所示,电流表选用小量程,分度值为0.02A,电流为0.3A,则小灯泡的额定功率为$P=UI_L=2.5V×0.3A = 0.75W$.排除故障后,重新开始实验(滑动变阻器连入电路电阻最大),电源电压保持不变,闭合开关,电流表示数为0.12A,由欧姆定律,变阻器的电压为$U_滑=IR_滑=0.12A×20\Omega=2.4V$,根据串联电路电压的规律,电源电压为$U=U_滑+U_V=2.4V + 0.5V = 2.9V$,灯正常发光时,变阻器的电压为$U_滑'=2.9V - 2.5V = 0.4V$,此时滑动变阻器消耗的功率$P_滑=U_滑'I_L=0.4V×0.3A = 0.12W$.
(1)对准零刻度线 B
(2)通路 小灯泡断路
(3)0.3 0.75 0.12
解析:
(1)电表使用前要调零.闭合开关前,需要检查电流表、电压表的指针是否对准零刻度线.为保护电路,将滑动变阻器的滑片P移至阻值最大处,即B端.
(2)接通电源,闭合开关后,无论怎样移动滑片P,小灯泡均不发光,电流表指针不偏转,说明电路可能断路;电压表指针有明显偏转,即说明电压表与电源之间的电路连接是通路;则与电压表并联的电路以外的电路是完好的,则与电压表并联的电路断路了,若电路中只有一处故障,则可能是小灯泡断路.
(3)当电压表示数为2.5V时,小灯泡正常发光,电流表示数如图乙所示,电流表选用小量程,分度值为0.02A,电流为0.3A,则小灯泡的额定功率为$P=UI_L=2.5V×0.3A = 0.75W$.排除故障后,重新开始实验(滑动变阻器连入电路电阻最大),电源电压保持不变,闭合开关,电流表示数为0.12A,由欧姆定律,变阻器的电压为$U_滑=IR_滑=0.12A×20\Omega=2.4V$,根据串联电路电压的规律,电源电压为$U=U_滑+U_V=2.4V + 0.5V = 2.9V$,灯正常发光时,变阻器的电压为$U_滑'=2.9V - 2.5V = 0.4V$,此时滑动变阻器消耗的功率$P_滑=U_滑'I_L=0.4V×0.3A = 0.12W$.
22. (2024 苏州)为了研究声波、电磁波能否在真空中传播,如图所示,小明将手机A的“背景灯光提示”功能(手机接收到信号后有灯光显示)和“来电铃声”功能打开后悬挂在密闭的真空罩中罩好.连接抽气机抽气一段时间后,用手机B呼叫手机A,发现手机A灯光亮了却几乎听不到铃声.由此,小明得出结论:

电磁波
能在真空中传播,声音
不能在真空中传播.小华却认为小明的证据不足,听不到铃声可能是罩挡住的.为了补足证据,小华的操作是将空气放回罩内再拨电话,能听到声音
.
答案:
22电磁波 声音 将空气放回罩内再拨电话,能听到声音
解析:将手机放在真空罩内,连接抽气机抽气一段时间后,用手机B呼叫手机A,发现手机A灯光亮了却几乎听不到铃声,说明电磁波的传播不需要介质,而声音的传播需要介质,真空不能传声;小华却认为小明的证据不足,听不到铃声可能是罩挡住的.为了补足证据,小华的操作是将空气放回罩内再拨电话,能听到声音.
解析:将手机放在真空罩内,连接抽气机抽气一段时间后,用手机B呼叫手机A,发现手机A灯光亮了却几乎听不到铃声,说明电磁波的传播不需要介质,而声音的传播需要介质,真空不能传声;小华却认为小明的证据不足,听不到铃声可能是罩挡住的.为了补足证据,小华的操作是将空气放回罩内再拨电话,能听到声音.
查看更多完整答案,请扫码查看
