《2026年江苏13大市中考名卷优选38套物理》

19 如图所示为全球首个全潜式深远海智能渔业平台，平台为三立柱结构.若立柱浸入海水的总体积为$7.5×10^3 \ m^3$，则立柱受到的浮力为7.5×10⁷$N$；平台上的风机利用风能工作，风能属于可再生(填“可再生”或“不可再生”)能源，风机每小时可发电$4000 \ kW·h$，相当于完全燃烧480$kg$焦炭放出的热量.($q_{焦炭}=3×10^7 \ J/kg$，$\rho_{海水}$取$1×10^3 \ kg/m^3$，$g$取$10 \ N/kg$)

答案： 197.5×10⁷　可再生　480
解析:由阿基米德原理可知，立柱受到的浮力F浮=ρ海水V排g=1×10³kg/m³×7.5×10³m³×10N/kg=7.5×10⁷N;风能可以从自然界中源源不断地获得，则风能属于可再生能源;消耗的焦炭的质量m=$\frac{Q_{放}}{q_{焦炭}}$=$\frac{W_{电}}{q_{焦炭}}$=$\frac{4000×3.6×10⁶J}{3×10⁷J/kg}$=480kg.
Plus关键点拨：再生能源包括太阳能、水能、风能、生物质能、波浪能、潮汐能、海洋温差能、地热能等.不可再生能源，是指在自然界中经过万年形成，短期内无法恢复且随着大规模开发利用，储量越来越少总有枯竭一天的能源.包括煤、原油、天然气、油页岩、核能等.

20 日晷是古人利用太阳投射影子测定时间的装置，由晷面和晷针组成，晷针指向北极星.
(1)制作：在A4纸上画出标有刻度的半圆，折叠成如图所示的晷面，使晷面与竖直面的夹角和当地纬度相同.将一根吸管从圆孔$O$处垂直插入晷面，即为晷针.
(2)调试：将日晷朝北放置，在12点整的时候微调晷面，使晷针的影子与12点刻度线重合.
(3)校验：在图中晷面刻度线上标出下午3点整的位置，待到下午3点整的时候检验其准确性.

答案：
20
(1)晷针　
(2)影子
(3)
　　
解析:
(1)日晷的晷面和晷针相互垂直，将吸管从圆孔0处垂直插入晷面，则吸管相当于晷针.
(2)日晷的工作原理是光的直线传播，不同时刻太阳光照射到晷针时在晷面上形成的影子方向不同，因此在12点整调试时，应使晷针的影子与晷面上12点刻度线重合.
(3)将日晷朝北放置，下午3点整时，晷针的影子在12点刻度线的右侧，如图所示.

21 (6分)小明用甲、乙两只鞋底花纹不同的运动鞋，探究滑动摩擦力大小与接触面粗糙程度的关系.
(1)为了用弹簧测力计示数反映运动鞋所受滑动摩擦力的大小，实验时弹簧测力计需沿水平方向拉动，并使运动鞋在木板上做匀速直线运动.

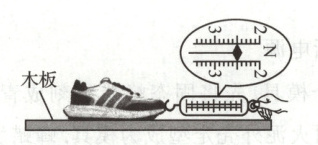

(2)将甲鞋放在水平木板上，进行正确操作后，弹簧测力计示数如图所示，为2.5N$N$；换用花纹不同的乙鞋重复上述实验，弹簧测力计的示数为$2.3 \ N$.
(3)同组的小华认为小明的操作不能得到可靠的结论，原因是没有控制压力大小相同.为得到可靠结论，给出一种可行方案：将甲、乙两鞋绑在一起,分别用甲鞋鞋底和乙鞋鞋底与木板接触进行实验.

答案： 21(除特殊标注外，每空1分)
(1)水平　匀速直线
(2)2.5N　　
(3)压力大小　　将甲、乙两鞋绑在一起,分别用甲鞋鞋底和乙鞋鞋底与木板接触进行实验(2分)
解析:
(1)为了用弹簧测力计示数反映运动鞋所受滑动摩擦力的大小，利用二力平衡原理，用弹簧测力计水平拉动运动鞋进行匀速直线运动，运动鞋受水平方向的拉力和滑动摩擦力作用，这两个力是一对平衡力，所以滑动摩擦力大小等于拉力大小.
(2)由图可知，弹簧测力计的分度值为0.1N，示数为2.5N.
(3)该实验要运用控制变量法，小明探究滑动摩擦力大小与接触面粗糙程度的关系时，没有控制压力大小相同，故他得出的结论不可靠;改进措施是可将甲、乙两鞋绑在一起，使每次实验中它们对木板的压力相同，分别用甲鞋鞋底和乙鞋鞋底与木板接触，改变接触面的粗糙程度，再进行实验探究.
Plus易错提醒：滑动摩擦力大小跟压力大小和接触面粗糙程度有关，跟接触面积大小、拉力大小、运动速度无关.在探究滑动摩擦力大小与接触面粗糙程度的关系实验中，根据控制变量法，需控制压力大小不变.

22 (6分)小明选用电源(电压恒为$4.5 \ V$)、定值电阻(若干)、滑动变阻器($20 \ \Omega \ 2 \ A$)、电流表、电压表、开关及导线，探究电流与电压的关系.

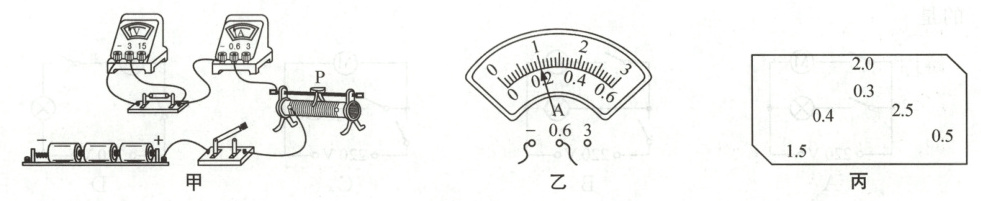

(1)如图甲所示，小明选取阻值为$10 \ \Omega$的电阻进行实验.用笔画线代替导线将电路连接完整.
(2)将滑动变阻器的滑片移至最右端.闭合开关，移动滑片，当电压表示数为$2 \ V$时，电流表的示数如图乙所示，为0.2A.
(3)小明测得多组数据，分析得出结论：导体的电阻一定时，通过导体的电流与导体两端的电压成正比.为验证结论是否具有普遍性，小明应更换阻值不同的定值电阻重复上述实验.
(4)第(2)问中，若预先未将滑动变阻器的滑片移至最右端，闭合开关时，电压表可能损坏.
(5)另一组的小华记录的数据比较杂乱，如图丙所示.请指出小华操作中存在的问题：没有记录数据的单位.

答案：
22(除特殊标注外,每空1分)
(1) 　　(2分)
(2)0.2　
(3)阻值不同的定值电阻　　
(4)电压表
(5)没有记录数据的单位
解析:

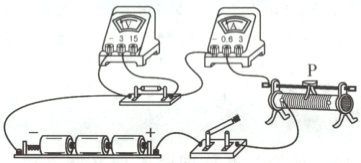

(1)如图所示.
(2)由图乙可知，电流表选用小量程为0~0.6A,分度值为0.02A,示数为0.2A.
(3)为验证结论是否具有普遍性，应更换阻值不同的定值电阻重复实验.
(4)若未将滑动变阻器的滑片移至最右端，假设滑片在最左端，则此时电路中的电流最大，为Imax=$\frac{U}{R}$=$\frac{4.5V}{10Ω}$=0.45A＜0.6A,电流表和滑动变阻器不会损坏;此时定值电阻两端的电压Umax=U=4.5V,超过电压表所选量程(0~3V)，则可能会损坏电压表.
(5)由图丙可知，小华记录的数据没有单位，无法区分电压表和电流表的示数.
Plus易错提醒：第
(4)题中关于电表损坏问题，需要考虑最大电流是否超过滑动变阻器最大电流、电流表量程和电阻两端最大电压是否超过电压表量程.
