21 （6分）如图所示，电热水壶简化电路，图中$ R_1 $和$ R_2 $为发热电阻，$ S_1 $为总开关，$ S_2 $为温控开关，控制壶的“加热”和“保温”两挡，其中保温功率为$ 220 \, W $，$ R_2 $电阻为$ 48.4 \, \Omega $。求：
（1）电热水壶加热挡的功率；
（2）发热电阻$ R_1 $的阻值；
（3）不考虑热量损失，将装满$ 1 \, kg $的水从$ 20° C $加热到$ 60° C $，需要多长时间，已知$ c_{ 水} = 4.2 × 10^3 \, J/(kg · ° C) $。

答案： 21
(1)开关S接“1"时,电路中只有$R_{2}，$电热壶为加热挡，加热挡功率$P_{加热}=\frac{U^{2}}{R_{2}}=\frac{(220V)^{2}}{48.4\Omega}=1000W.$
（2分）
(2)开关S接“2"时，$R_{1}、$$R_{2}$串联，此时电热壶为保温挡，此时电路的总电阻为$R_{总}=\frac{U^{2}}{P_{保温}}=\frac{(220V)^{2}}{220W}=220\Omega,$
发热电阻$R_{1}$的阻值为$R_{1}=R_{总}-R_{2}=220\Omega-48.4\Omega=171.6\Omega.　　（2$分）
(3)水吸收的热量为$Q_{吸}=cm\Delta t=4.2×10^{3}J/(kg·℃)×1kg×(60℃-20℃)=1.68×10^{5}J,$
不计热量损失$,W=Q=1.68×10^{5}J,$所需时间$t=\frac{W}{P_{加热}}=\frac{1.68×10^{5}J}{1000W}=168s.　　（2$分）
Plus易错提醒：根据电路图正确判断出各挡位；不考虑热量损失，即水吸收热量等于消耗的电能.

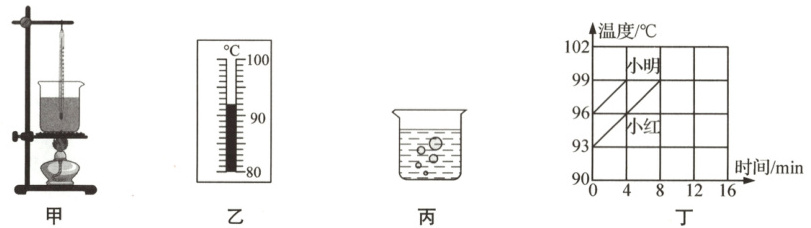

22 (6分)小明和小红做“观察水的沸腾实验”。
(1)为了完成实验，除图甲所示的实验装置，还需要的测量器材是秒表。
(2)加热过程中，温度计的示数如图乙所示，示数为92$ ° C $。
(3)某时刻观察到烧杯中出现图丙所示的现象，表明水已经(填“已经”或“没有”)沸腾，此时气泡内的主要成分为水蒸气(填“水蒸气”或“空气”)。
(4)小明和小红选用相同的实验装置进行实验，他们绘制的温度随时间变化的图像如图丁所示，小红从加热到水沸腾，所用时间较长的原因是水的初温较低。
(5)为了说明水沸腾过程中是否需要吸热，最好移走酒精灯(填“移走酒精灯”或“直接取下烧杯”)，观察水是否继续沸腾。

答案： 22(每空1分)
(1)秒表　
(2)92　
(3)已经　水蒸气
(4)水的初温较低　
(5)移走酒精灯
解析:
(1)为完成本实验，每隔4min需要记录一次水温，所以还需要的测量器材是秒表.
(2)图乙所示温度计的示数为92℃.
(3)根据图丙所示的现象可以判断，此时水已经沸腾，气泡内的主要成分为高温的水蒸气.
(4)已知小明和小红选用了相同的实验装置，由图丁所示温度变化图像可知，二人选取水的质量相等，初温不同，故可以判断:小红从加热到水沸腾，所用时间较长的原因是水的初温较低.
(5)因为我们已知液体沸腾的条件是:达到沸点，继续加热;所以为了说明水沸腾过程中是否需要吸热，最好移走酒精灯，停止加热，观察水是否继续沸腾.
