《2026年江苏13大市中考名卷优选38套物理》

18 如图所示是某物质熔化过程中温度随时间变化的图像。根据图像可知，该物质的熔点是80℃，在BC段处于固液共存状态，在A状态的内能比B状态的小。

答案： 18 80℃ 固液共存 小

19 如图所示，一块重为30 N，体积为$ 2 × 10^{-3} \, m^3 $的合金块，用细绳拉着刚好浸没在水中，合金块受到的浮力为20N($ g $取10 N/kg)。现将合金块从图中位置缓慢拉至刚好离开水面，此过程中烧杯对桌面的压力变化情况是逐渐变小；剪断细线，合金块在水中沿直线向下运动的过程中，不计水的阻力，其速度变化情况是逐渐增大。

答案： 19 20 逐渐变小 逐渐增大
解析：合金块浸没在水中时，则V₍排₎=V₍金₎=2×10⁻³m³，则此时受到的浮力F₍浮₎=ρ₍水₎gV₍排₎=1.0×10³kg/m³×10N/kg×2×10⁻³m³=20N，由图可知，烧杯对桌面的压力大小等于烧杯的重力、水的重力及合金块所受浮力之和。将合金块从图中位置缓慢拉至刚好离开水面时，烧杯和水所受重力不变，合金块排开水的体积逐渐变小，所受浮力逐渐减小，则此过程中烧杯对桌面的压力逐渐变小。剪断细线后，合金块在水中沿直线向下运动，不计水的阻力。此时合金块受到重力G=30N，方向向下。浮力F₍浮₎=20N，方向向上。合金块所受合力F₍合₎=G - F₍浮₎=30N - 20N=10N，方向向下。由运动和力的关系可知，合金块在水中将加速向下运动，速度逐渐增大。

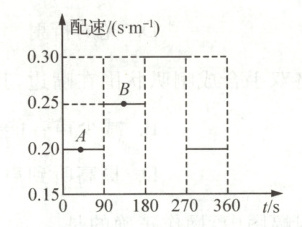

20 “配速”定义为运动时间与路程的比值。小明在体能训练时配速随时间的变化如图所示。小明在A点的速度比B点的快，0～180 s内运动的路程为810m，前1000 m内的平均配速是0.237s/m。

答案： 20 快 810 0.237
解析：根据题意知道，配速是指通过单位路程所需要的时间，由图像知道，小明在A点的配速是0.20s/m，即1m的路程用时0.20s，B点的配速是0.25s/m，即1m的路程用时0.25s。由此可知，小明在A点的速度大于B点的速度，即小明在A点的速度比B点的快。由图像知道，前90s的配速是0.2s/m，速度v = 1/0.2s/m = 5m/s，前90s运动的路程s = vt = 5m/s×90s = 450m，90～180s内的配速是0.25s/m，速度v′ = 1/0.25s/m = 4m/s，通过的路程为s′ = v′t′ = 4m/s×90s = 360m，0～180s内运动的路程s₍总₎= s + s′ = 450m + 360m = 810m，通过1000m所用的时间t₍总₎= t + t′ + t′′ = 90s + 90s+(1000m - 450m - 360m)/0.3s/m = 237s，故1000m内的平均配速为t₍总₎/s₍总₎= 237s/1000m = 0.237s·m⁻¹。

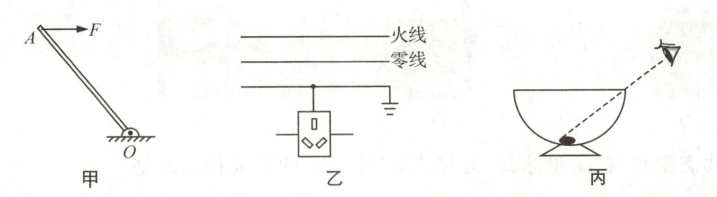

21 （6分）按照题目要求作图。
（1）在图甲中画出F的力臂$ l $。
（2）在图乙中完成三脚插座接入电路的连线。
（3）在图丙碗中加满水后恰好看到硬币右边缘，画出恰好看到右边缘的光路。

答案：
21（每图2分）
(1)
(2)
(3)
解析：
(1)力臂是支点到力的作用线的距离，向右延长力F，过支点O作力F的作用线的垂线段即为F的力臂。
(2)三线插头接入电路时，左孔接零线，右孔接火线，上孔接地线。
(3)虚线与水面交点处为折射点，连接折射点和眼睛之间的光线为折射光线，硬币右边缘反射的光线从水面进入空气时，折射角大于入射角，折射光线进入眼睛，眼睛看到了硬币右边缘的像，像的位置比实际位置高。
Plus易错提醒
(1)力臂是指从支点到力的作用线的距离，垂直符号不可少；
(2)三孔插座的接法，依据安全接线口诀“左零右火上接地”，上孔接地线；左孔接零线；右孔接火线；
(3)根据折射光线到人眼，折射光线的反向延长线到像点，连接人眼和像点，找到折射点和折射光线，折射光线是实线，折射光线的反向延长线是虚线；人的眼睛不发光，只会接收光，故光线箭头应从物指向人眼。
