《2026年江苏13大市中考名卷优选38套物理》

9 如图装置中，线圈两端引出线上的绝缘漆已全部刮掉，转动小风车，小量程
电流表的指针会发生偏转.关于该装置工作时的说法，不正确的是 (C)

A.原理是电磁感应现象
B.将机械能转化为电能
C.电流表的指针只偏向一侧
D.如将图中的电流表换成干电池，线圈不能持续转动

答案： 9C　闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，这是电磁感应现象。图中线圈、导线和电流表组成闭合电路，小风车转动带动线圈在磁场中做切割磁感线运动从而产生感应电流，所以该装置的原理是电磁感应现象，故A正确。该装置中，小风车在风力作用下转动，带动线圈在磁场中运动，消耗了机械能，产生了感应电流，获得了电能，是将机械能转化为电能，故B正确。线圈在磁场中转动，切割磁感线的方向会不断变化，根据右手定则，感应电流的方向也会不断变化，所以电流表的指针会左右摆动，而不是只偏向一侧，故C错误。若将电流表换成干电池接入电路，通电线圈在磁场中会受到力的作用而转动，但当线圈转动至平衡位置时，由于线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流方向，线圈会因惯性继续转动，但转过平衡位置后受到的力会阻碍它继续转动，所以线圈不能持续转动，故D正确，故选C。

10 如图所示，一束光照射到平面镜上，欲使反射光刚好照射到白纸板上的 A 点，

下列操作可行的是
(A)
①适当减小入射角 ②将平面镜向上平移适当距离 ③将平面镜向下平移适当距离 ④将平面镜顺时针转动适当角度 ⑤将平面镜逆时针转动适当角度

A.①②⑤
B.①②④
C.①③⑤
D.③⑤

答案： 10A　①保持光在平面镜上的入射点不变，增大入射光与平面镜的夹角，则入射角减小，根据反射角等于入射角，反射角也减小，由此可知，此时光屏上的光斑向上移动，可使反射光刚好照射到白纸板上的A点，故①可行；②将平面镜竖直向上移动，入射光线方向不变，入射点向左移动，则反射光线也向左移动，光斑会向上移动，可能射中目标，故②可行；③将平面镜竖直向下移动，入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向下移动，不能射中目标，故③不可行；④在入射点不变，将平面镜顺时针转动，则反射光线顺时针也转过一定的角度，光斑会向下移动，不能射中目标，故④不可行；⑤在入射点不变，将平面镜逆时针转动，则反射光线逆时针也转过一定的角度，光斑会向上移动，可能射中目标，故⑤可行。故A正确。

11 洗水果时发现葡萄在水中沉底，苹果和冬枣都处于漂浮状态，苹果露出水面的体积占总体积的$\frac{1}{3}$，冬枣露出水面的体积占总体积的$\frac{1}{5}$，假设三种水果都是密度均匀的物体，下列说法正确的是
(B)

A.葡萄的密度比水的密度小
B.若葡萄和冬枣的体积相等，则葡萄比冬枣受到的浮力大
C.苹果的密度比冬枣的密度大
D.若葡萄和冬枣的质量相等，则葡萄比冬枣受到的浮力大

答案： 11B　葡萄在水中沉底，根据物体的浮沉条件可知葡萄的密度比水的密度大，故A错误；若葡萄和冬枣的体积相等，由于葡萄沉底，则葡萄排开水的体积等于葡萄的体积，冬枣漂浮，冬枣排开水的体积小于冬枣的体积，所以葡萄排开水的体积大于冬枣排开水的体积，由$F_{浮}=ρ_{液}gV_{排}$知葡萄比冬枣受到的浮力大，故B正确；根据G=mg，$ρ=\frac{m}{V}$可得苹果和冬枣的重力分别为$G_{苹}=m_{苹}g=ρ_{苹}gV_{苹}，$$G_{枣}=m_{枣}g=ρ_{枣}gV_{枣}；$由题意和阿基米德原理可得，苹果和冬枣受到的浮力分别为$F_{苹}=ρ_{水}g(1 - \frac{1}{3})V_{苹}=\frac{2}{3}ρ_{水}gV_{苹}，$$F_{枣}=ρ_{水}g(1 - \frac{1}{5})V_{枣}=\frac{4}{5}ρ_{水}gV_{枣}；$苹果和冬枣均漂浮在水面上，有$F_{苹}=G_{苹}，$$F_{枣}=G_{枣}，$所以有$\frac{2}{3}ρ_{水}gV_{苹}=ρ_{苹}gV_{苹}；$$\frac{4}{5}ρ_{水}gV_{枣}=ρ_{枣}gV_{枣}，$则$ρ_{苹}=\frac{2}{3}ρ_{水}，$$ρ_{枣}=\frac{4}{5}ρ_{水}，$比较可知，冬枣的密度大于苹果的密度，故C错误；若葡萄和冬枣的质量相等，由G=mg知葡萄和冬枣的重力相等，冬枣漂浮在水面上，根据物体的浮沉条件可知，冬枣受到的浮力等于冬枣受到的重力；葡萄沉在容器的底部，根据物体的浮沉条件可知，葡萄受到的浮力一定比葡萄受到的重力小，所以冬枣受到的浮力大于葡萄受到的浮力，故D错误。
Plus思路分析
(1)根据物体浮沉条件，结合各种水果在水中的状态分析，对选项ABD作出判断：物体在液体中的浮沉条件：上浮：$F_{浮}＞G，$悬浮：$F_{浮}=G，$下沉：$F_{浮}$＜G；如果被研究的物体的平均密度可以知道，则物体的浮沉条件可变成以下形式：①ρ_{物}＜ρ_{液}，上浮；②ρ_{物}=ρ_{液}，悬浮；③ρ_{物}＞$ρ_{液}，$下沉。
(2)物体漂浮浮力等于重力，根据$F_{浮}=ρgV_{排}、$G=mg，$ρ=\frac{m}{V}$分别表示出苹果和冬枣受到的浮力和重力，然后列出等式并求得苹果和冬枣与水的密度关系，然后比较，对选项C作出判断。

12 如图甲所示，电源电压保持不变，灯泡 L 的额定电流为$0.3 A$，闭合开关 S，调节滑片 P 从一端滑
至另一端的过程中，电流表示数与两个电压表示数的关系图像如图乙所示，在此过程中灯泡不
会烧坏，下列说法中正确的是
(D)


A.电源电压为$12 V$
B.滑动变阻器的最大阻值是$20\ \Omega$
C.灯 L 的额定电压是$2.5 V$
D.灯 L 的额定功率是$0.6 W$

答案： 12D　闭合开关S，滑动变阻器、灯泡、定值电阻串联接入电路，电压表$V_{1}$测量L的电压，电压表$V_{2}$测量$R_{0}$和L的总电压，电流表测通过电路的电流，根据串联电路的电压特点可知电压表$V_{1}$示数小于电压表$V_{2}$示数，所以图乙中，a为电流表示数与电压表$V_{1}$示数的关系图像，b为电流表示数与电压表$V_{2}$示数的关系图像。滑动变阻器的滑片P在B端时，滑动变阻器接入电路阻值为0，此时$R_{0}$和灯泡串联接入电路，根据欧姆定律可知此时电路中电流最大，根据图乙可知此时通过电路的电流为0.4A，电压表$V_{1}$测量L的电压，示数为4V，电压表$V_{2}$测量$R_{0}$和L的总电压，示数为8V，所以电源电压为8V，故A错误；滑动变阻器的滑片P在A端时，滑动变阻器接入电路阻值最大，此时滑动变阻器、$R_{0}$和灯泡串联接入电路，根据欧姆定律可知此时电路中电流最小，根据图乙可知此时通过电路的电流为0.2A，电压表$V_{2}$示数为3V，根据串联电路的总电压等于各用电器两端的电压之和可知滑动变阻器两端的电压为$U_{滑大}=U - U_{2小}=8V - 3V=5V，$根据$I=\frac{U}{R}$可得滑动变阻器的最大阻值为$R_{滑大}=\frac{U_{滑大}}{I_{小}}=\frac{5V}{0.2A}=25Ω，$故B错误；滑动变阻器的滑片P在B端时，串联电路总电压等于各部分电压之和，根据欧姆定律可得定值电阻的阻值$R_{0}=\frac{U - U_{L}}{I}=\frac{8V - 4V}{0.4A}=10Ω；$已知灯泡L的额定电流为0.3A，由乙可知灯泡正常发光时，$R_{0}$和L的总电压为5V，由于串联电路各处电流相等，根据$I=\frac{U}{R}$可得此时定值电阻两端的电压$U_{0}=I_{L}R_{0}=0.3A×10Ω=3V，$根据串联电路的总电压等于各用电器两端的电压之和，可知灯泡正常发光的电压$U_{L}=5V - 3V=2V，$故C错误；灯泡L的额定功率为$P_{L}=U_{L}I_{L}=2V×0.3A=0.6W，$故D正确。

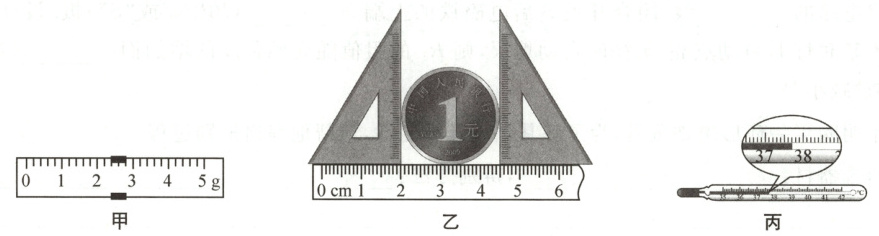

13 请填写测量数据：图甲中游码的示数为2.4g，图乙中硬币的直径为2.50cm，图丙中体
温计的示数为37.7$^{\circ}C$.

答案： 13 2.4　2.50　37.7
