《2026年江苏13大市中考名卷优选38套物理》

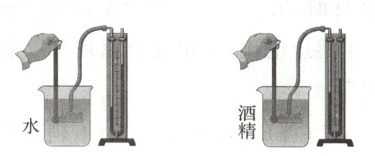

8 如图所示，为了探究液体压强与液体密度的关系，小明将压强计的金属盒先后放入水和酒精中的同一深度处，发现U形管两侧液面高度差相差不明显.他进行了一些改进，下面操作能使实验效果更加明显的是
(C)


A.将U形管换成内径更细的
B.将U形管中的水换成浓盐水
C.将烧杯中的水换成浓盐水
D.将金属盒放入的深度减小

答案： 8C 小明将压强计的探头先后放入水和酒精中的某一深度处，发现U形管两侧液面高度差几乎不变，说明这两次实验中，液体对探头的压强几乎相等.若我们想明显地观察到两次实验的区别，就应该想办法，让U形管内液面的高度差有很大的差别.烧杯内的液体对探头产生的压强一定时，U形管两边的高度差一定，与U形管的粗细无关，则该方法不能使实验效果更加明显，故A错误；U形管中换用密度更大的盐水，产生相同压强时，会使U形管左右两侧液面的高度差变小，故B错误；将烧杯中的水换成浓盐水后，在探头深度不变的情况下，盐水对探头的压强更大，这将导致左侧压强计中液柱的高度差更大，能使实验效果更加明显，故C正确；将金属盒放入的深度减小，产生的压强减小，不能使U形管两侧液面高度差对比更加明显，故D错误.
plus易错提醒
U形管两侧液面高度差相差不明显，学生易从日常生活经验“相同体积的液体倒入试管中，管越细，液体深度越大”错以为换成内径更细的U形管即可.U形管两侧液面的高度差由烧杯中的液体密度、金属盒放入液体的深度、U形管中的液体密度决定，与U形管内径粗细无关.掌握液体压强大小的影响因素，利用控制变量法探究液体压强大小的影响因素是解题关键.

9 如图所示，某次拓展训练中，在安全保护措施的前提下中学生小明沿直杆匀速下滑，在4 s的时间内人通过AB段.下列关于小明所受重力在AB段做功的功率最接近的是
(C)


A.200 W
B.400 W
C.700 W
D.1 000 W

答案： 9C 小明的质量约为60kg，其重力约为G=mg=60kg×10N/kg=600N，人下滑时通过AB段的路程等于AB间的距离加上人的身高（全部通过），大约是他身高的3倍，约为1.6m×3=4.8m，重力对他做功约为W=Gh=600N×4.8m=2880J，则重力在AB段做功的功率P=W/t=2880J/4s=720W.故C正确.

10 如图所示，电源电压为9 V，定值电阻$R_1$为6 Ω，电流表的量程为0～3 A，电压表的量程为0～15 V，滑动变阻器$R_2$标有“20 Ω 2 A”字样.闭合开关，在不损坏电路元件的情况下，下列判断正确的是
(D)


A.通过电阻$R_1$的电流为1.0 A
B.变阻器$R_2$接入电路的最小阻值为4.5 Ω
C.电压表的变化范围为4.5～9 V
D.变阻器$R_2$功率的变化范围为4.05～13.5 W

答案： 10D 由电路图可知，R₁与滑动变阻器R₂并联，电流表测干路电流.由于并联电路各支路电压与总电压相等，则R₁两端的电压U₁=U=9V，通过电阻R₁的电流I₁=U₁/R₁=9V/6Ω=1.5A，故A错误；电流表的量程为0~3A，则电路中的电流最大为3A时，滑动变阻器接入电路的电阻最小，此时滑动变阻器的最大电流I₂大=I-I₁=3A-1.5A=1.5A＜2A，R₂两端的电压U₂=U=9V，变阻器R₂接入电路的最小阻值R₂小=U₂/I₂大=9V/1.5A=6Ω，故B错误；电压表测的电源电压，滑动变阻器滑片的滑动，不能改变电源电压，所以电压表示数不变，故C错误；由于并联电路各支路电压与总电压相等，则滑动变阻器两端的电压都为9V，当滑动变阻器接入电路的阻值最小6Ω时，滑动变阻器的功率最大，则最大功率P₂大=U₂²/R₂小=(9V)²/6Ω=13.5W，当滑动变阻器接入电路的阻值最大20Ω时，滑动变阻器的功率最小，则最小功率P₂小=U₂²/R₂大=(9V)²/20Ω=4.05W，则变阻器R₂功率的变化范围为4.05~13.5W.故D正确.
plus思路分析
本题难度适中，运算量较大.1.分析电路为并联电路，并联电路各支路电压与总电压相等，利用欧姆定律求出通过R₁的电流.2.通过R₁的电流是不变的，电流表示数不能超过3A，可求出通过R₂的最大电流，由欧姆定律求出R₂的最小值.3.并联电路各支路电压与总电压相等，总电压不变，所以电压表示数不变.4.当电流表示数最大时R₂最小，此时R₂的功率最大，当R₂最大时，R₂的功率最小.

11 如图所示是小明同学用“思维导图”总结“力与运动”部分知识要点，请把图中①、②、③依次补充完整：①运动状态改变、②运动速度方向改变、③作用点.

答案： 11运动状态改变 运动速度方向改变 作用点

12 如图所示，小华通过动滑轮用竖直向上的拉力F为50 N作用在绳子自由端，将边长为10 cm、重为80 N的正方体物体M匀速提升了2 m.(g取10 N/kg)

(1) 以动滑轮为参照物，物体M是静止(填“运动”或“静止”)的.
(2) 物体M的密度为8×10³$kg/m^3$.
(3) 拉力F做的功为200J，该动滑轮的机械效率为80%.

答案： 12
(1)静止
(2)8×10³
(3)200 80%
解析：
(1)若以动滑轮为参照物，由于物体M与动滑轮一起运动，它们之间没有发生位置的变化，物体M是静止的.
(2)物体的体积V=(10cm)³=1000cm³=0.001m³，物体的质量m=G/g=80N/10N/kg=8kg，物体的密度ρ=m/V=8kg/0.001m³=8×10³kg/m³.
(3)由图知使用的是动滑轮，拉力端移动的距离s=2h=2×2m=4m，拉力做的总功W总=Fs=50N×4m=200J；克服物体重力做的有用功W有用=Gh=80N×2m=160J；滑轮的机械效率η=W有用/W总×100%=160J/200J×100%=80%.
