《2026年江苏13大市中考名卷优选38套物理》

20 利用如图所示的滑轮组将重为 90 N 的物体在 10 s 内匀速提升 2 m,滑轮组机械效率为 75％.此
过程中有用功为180J，拉力 F 的大小为40N,拉力 F 做功的功率为24W.

答案： 20 180 40 24
解析：有用功 W_有 = Gh = 90N×2m = 180J，滑轮组机械效率为 75%，则总功 W_总 = $\frac{W_有}{\eta}=\frac{180J}{75\%}=240J$，提升动滑轮的绳子为 3 股，则绳子自由端移动的距离 s = 3h = 3×2m = 6m，拉力 F = $\frac{W_总}{s}=\frac{240J}{6m}=40N$，拉力做功的功率 P = $\frac{W_总}{t}=\frac{240J}{10s}=24W$.

21 如图所示，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮
燃烧起来.此实验得到的结论是：对筒内气体(填“棉絮”或“筒内气体”)做功，它的内能会增加，
其能量转化情况与单缸四冲程汽油机的压缩冲程相同，若汽油机的转速是 3 000 r/min，则
此汽油机每秒对外做功25次.

答案： 21筒内气体 压缩 25
解析：在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来；说明压缩筒内空气做功，使空气的内能增加，压缩过程中，活塞的机械能转化为空气的内能，与内燃机的压缩冲程相似；四冲程汽油机的飞轮转速为 3000r/min = 50r/s，因为一个工作循环飞轮转 2 圈，对外做功 1 次，所以此汽油机每秒对外做功 25 次.

22 如图所示，在探究产生感应电流的条件实验中，闭合开关，当导体棒 ab 做左右(填“上下”
或“左右”)运动时，灵敏电流计的指针会发生偏转；若要使灵敏电流计的指针偏转方向发生变化，
可以改变 ab 的运动方向（或调换磁体的 N、S 极）；此现象蕴含的原理可制成发电机(填“电动机”或“发电机”).

答案： 22左右 改变 ab 的运动方向（或调换磁体的 N、S 极） 发电机
解析：感应电流产生条件：电路是闭合的，导体做切割磁感线运动，所以要使电流表指针发生偏转，导体棒 ab 需左右做切割磁感线运动.感应电流的方向与磁场方向、切割磁感线方向有关，只改变其中一个因素时，感应电流的方向就会发生改变，故可以改变 ab 的运动方向（或调换磁体的 N、S 极）.这是电磁感应现象，是发电机的原理.

23 如图所示，在探究影响电流热效应的因素实验中，小明将电阻丝 $R_1$、$R_2$($R_1＞R_2$)密封在两只完
全相同的烧瓶内，瓶内装入初温、质量都相等的煤油，选用煤油而不选用水的理由是
煤油的比热容比水的比热容小；闭合开关，通电一段时间后，左侧烧瓶内温度计的示数比右侧高，说明在电流和
通电时间相同时，电阻越大，通电导体产生的热量越多；若要利用此装置比较水和煤油的吸热
能力，需要①将一个烧瓶内的煤油换成等质量的水，②将烧瓶内两个电阻丝换成阻值相同的电阻丝.

答案： 23煤油的比热容比水的比热容小 通电时间 电阻越大 将烧瓶内两个电阻丝换成阻值相同的电阻丝
解析：烧瓶内选用比热容较小的液体，吸收一定的热量，液体的温度变化比较大，可以使实验现象更明显，所以选用比热容小的煤油而不选用水.闭合开关，通电一段时间后，则两个电阻丝通电时间相同，左侧烧瓶内温度计的示数比右侧高，即左侧电阻丝产生的热量多，由于电阻丝$ R_1 ＞ R_2，$所以说明在电流和通电时间相同时，导体的电阻越大，通电导体产生的热量越多.由控制变量法可知，比较水和煤油的吸热能力，需要控制水和煤油在相同时间内吸收的热量相同，所以需要将烧瓶内两个电阻丝换成阻值相同的电阻丝.

24 如图所示，小明将装有适量水的薄壁小玻璃瓶瓶口向下，使其漂浮在大塑料
瓶内的水面上，做成“浮沉子”，小玻璃瓶底部的横截面积 $S=2 cm^2$，此时玻
璃瓶内外水面高度差 $h_1$，玻璃瓶瓶口与塑料瓶内水面高度差 $h_2=9 cm$，已知
$\rho_{水} =1.0 × 10^3 kg/m^3$，g 取 10 N/kg，不考虑小玻璃瓶中空气的重力，忽略小
玻璃瓶瓶壁厚度与瓶口部分的体积.则此时玻璃瓶受到的浮力为
0.18N;用
较大的力挤压大塑料瓶，发现“浮沉子”仍漂浮在水面，此过程中“浮沉子”受到的浮力
(填“变大”“不变”或“变小”，下同)，$h_1$大小不变；为了使“浮沉子”在用力压时能沉下去，小
明接下来的操作是用更大的力挤压大塑料瓶.

答案： 24 0.18 变大 不变 用更大的力挤压大塑料瓶
解析：由题可知，此时玻璃瓶排开水的体积 V_排 = Sh_2 = 2cm^2×9cm = 18cm^3 = 1.8×10^−5m^3，玻璃瓶漂浮时所受浮力 F_浮 = $\rho_水gV_排 = 1.0×10^3kg/m^3×10N/kg×1.8×10^−5m^3 = 0.18N$；用力挤压大塑料瓶，瓶内气体的体积减小，塑料瓶内的气压会变大，将水压入小玻璃瓶，即“浮沉子”里进入一些水，则“浮沉子”所受的总重力大于它受到浮力，于是下沉一些，其浸入水中的深度 h_2 增大，排开水的体积增大，所以“浮沉子”受到的浮力增大，最终浮力等于总重力，即最终“浮沉子”仍漂浮.挤压饮料瓶前，玻璃瓶漂浮时，所受浮力等于瓶内水和玻璃瓶的总重力，即 F_浮 = G_水 + G_瓶，根据 F_浮 = $\rho_水gV_排$和 G_水 = m_水g = $\rho_水gV_水$可得 $\rho_水gV_排 = \rho_水gV_水 + m_瓶g$，即 $\rho_水gSh_2 = \rho_水gS(h_2 - h_1) + m_瓶g$，化简可得 $\rho_水Sh_1 = m_瓶$①，挤压饮料瓶后，设小玻璃瓶浸入水中深度的增加量为 $\Delta h$，此时小玻璃瓶浸入水中的深度为 h_2 + $\Delta h$，小玻璃瓶内水的深度为 h_2 + $\Delta h - h_1'$（h_1'为小玻璃瓶内外水面的高度差），同理可得 $\rho_水gV_排' = \rho_水gV_水' + m_瓶g$，即 $\rho_水gS(h_2 + \Delta h) = \rho_水gS(h_2 + \Delta h - h_1') + m_瓶g$，化简得 $\rho_水h_1'S = m_瓶$②，由①②可知 h_1' = h_1，所以，虽然有水进入玻璃瓶中，但 h_1 不变.为了使“浮沉子”在用力压时能沉下去，接下来的操作是用更大的力挤压大塑料瓶，浮沉子里再进入一些水，它的重力增加，大于它受到的浮力，就向下沉.
关键点拨：
(1)玻璃瓶漂浮时，所受浮力等于瓶内水和玻璃瓶的总重力.
(2)一定质量的气体，体积越小，气压越大.

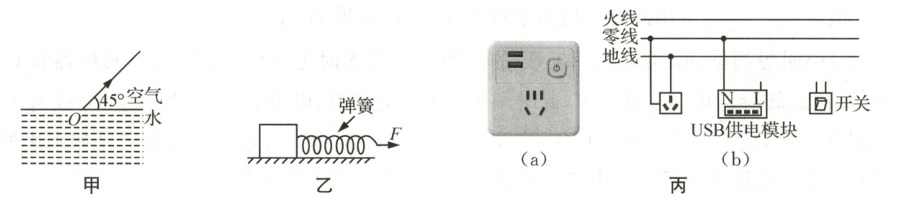

25 (6分)按照题目要求作图.
(1) 如图甲所示是一条由空气射向水面的光线的反射光线，画出其对应的入射光线和折射光线
的大致方向.
(2) 如图乙所示，在水平力 F 的作用下木块正向右做匀速直线运动，画出木块所受弹簧的弹力
和木块对桌面的压力.
(3) 如图丙(a)所示为某型号带有 USB 接口的插座面板，其内部简化电路如图丙(b)所示，三孔
插座和 USB 供电模块可独立工作，且均受开关控制，试用笔画线代替导线，将各元件正确连
入家庭电路中.

答案：
25(每图 2 分)
(1)
(2)

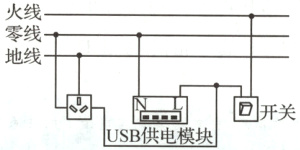

(3)
易错提醒：
(1)看准题目，已知光线为反射光线；
(2)压力垂直于水平桌面向下，作用点在桌面上，垂直符号不可省；
(3)三孔插座和 USB 供电模块可独立工作，即两者为并联，且开关接在干路上.
