《2026年江苏13大市中考名卷优选38套物理》

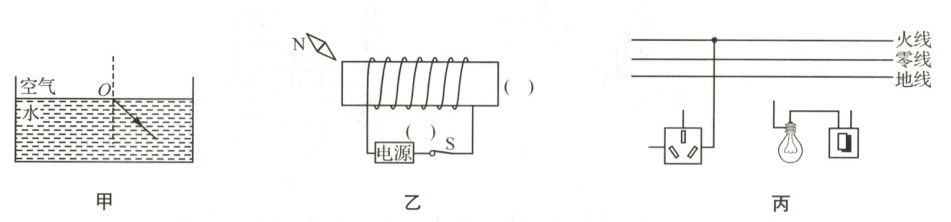

22 (6分)请按题目要求作答.
(1) 光从水射向空气时，入射点O和反射光线如图甲所示，请画出入射光线和折射光线.
(2) S闭合时小磁针处于静止状态，在图乙括号中标出螺线管极性和电源的极性.
(3) 在图丙中，用笔画线代替导线，将插座、开关和灯泡正确连入家庭电路.

答案：
22(每图2分)
(1) 　
(2)
　
(3)
　　
解析:
(1)光从水射向空气时，同时发生反射、折射。图中已作出法线，根据光的反射定律，反射光线与入射光线分居法线两侧，且反射角等于入射角，作出入射光线;根据光的折射规律，折射光线与入射光线分居法线、界面两侧，且折射角大于入射角，作出折射光线。
(2)根据磁极间的相互作用可知，螺线管左端为N极，右端为S极，由安培定则可知，螺线管上导线的电流向上，则电源右端为负极。
(3)家庭电路中，灯泡和火线之间连接开关，再由灯泡接零线;三孔插座根据“左零右火、上接地”原则，单独接入家庭电路中。

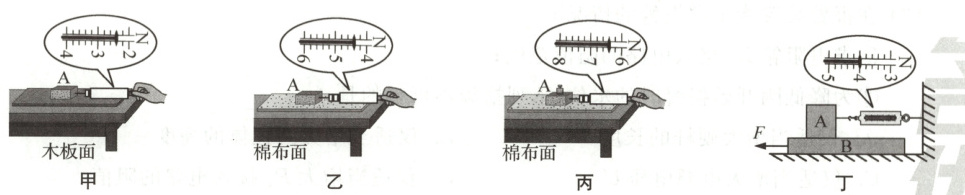

23 (6分)小明在“探究影响滑动摩擦力大小的因素”实验中：

(1) 如图甲所示，为了测量滑动摩擦力，小明拉着物块沿水平面向右做匀速直线运动，根据二力平衡可知，物块与长木板之间的摩擦力为2.4 N.
(2) 比较乙、丙两图可知：接触面粗糙程度相同时，压力越大，滑动摩擦力越大.
(3) 小明在实验后反思：操作中弹簧测力计的示数不稳定.小组其他同学提醒小明，将实验装置改成如图丁所示，拉动木板B，当物块A稳定时，弹簧测力计示数如图丁所示.
① 读取测力计的示数是为了测量物块A受到木板B(填“木板B受到物块A”或“物块A受到木板B”)的滑动摩擦力大小，此摩擦力的方向是水平向左；
② 实验中小明发现：当拉力为6 N时，物块A相对于地面静止且长木板B刚好做匀速直线运动，则长木板B受到桌面的摩擦力大小为2N.

答案： 23(每空1分)
(1)匀速直线　二力平衡　
(2)乙、丙
(3)①物块A受到木板B　左　②2
解析:
(1)实验过程中，应使弹簧测力计沿水平方向拉着物块A做匀速直线运动，物块A处于平衡状态，受平衡力作用，根据二力平衡知识可知，此时弹簧测力计的示数与滑动摩擦力的大小相等。
(2)乙、丙两图，接触面的粗糙程度相同，压力大小不同，弹簧测力计的示数也不同，可得到的结论是:接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
(3)①木板B放在水平桌面上，木块A放在木板B上，弹簧测力计一端固定，一端挂在木块A上，拉动木板B，木块A稳定时，读取测力计的示数，此时木块A受到木板B的滑动摩擦力大小与弹簧测力计示数相等，二力平衡，即读取测力计的示数是为了测量木块A受到木板B的滑动摩擦力大小;木块A受到木板B的滑动摩擦力方向向左;②实验中小明发现:当拉力为6N时，物块A相对于地面静止且长木板B刚好做匀速直线运动，长木板B受到的拉力和桌面的摩擦力、A对B的摩擦力是三个力的平衡，由图丁可知弹簧测力计示数为4N，即A对B的摩擦力是4N，则长木板B受到桌面的摩擦力大小为6N - 4N = 2N。

24 (7分)小明同学“探究凸透镜成像的规律”.

(1) 如图甲所示，小明让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个最小、最亮的光斑，则该凸透镜的焦距$f=$10.0$cm$.
(2) 如图乙所示，小明将凸透镜固定在50 cm刻度线处，当蜡烛距凸透镜15 cm时，移动光屏，可在光屏上得到一个倒立、放大(填“缩小”“等大”或“放大”)的实像，利用该成像规律制成的光学仪器是投影仪(填“照相机”“投影仪”或“放大镜”).若凸透镜位置不变，调换蜡烛和光屏的位置，仍能(填“仍能”或“不能”)在光屏上得到清晰的像.
(3) 如图乙所示，在光屏上成清晰的像后，若在蜡烛与凸透镜之间放置一远视镜片，要在光屏上再次成清晰的像，光屏应向向左(填“向左”或“向右”)移动.
(4) 保持图乙凸透镜位置不动，将蜡烛移到38 cm刻度线处，在光具座上无论怎样移动光屏，都找不到清晰的像，原因是光具座太短了.
(5) 如图丙所示，当蜡烛从光具座上的M点移到N点并调整光屏的位置(凸透镜和光屏未画出)，发现光屏上的像逐渐变大，可判断此透镜位于N点右侧(填“M点左侧”或“N点右侧”).

答案： 24(每空1分)
(1)10.0　
(2)放大　投影仪　仍能
(3)向左　
(4)光具座太短了　
(5)N点右侧
解析:
(1)平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是10.0cm。
(2)当蜡烛距凸透镜15cm时，即物距为15cm，此时物距在一倍焦距与二倍焦距之间，根据凸透镜成像规律可知，此时成倒立、放大的实像，投影仪就是根据该原理制成的。因光路是可逆的，所以若凸透镜位置不变，调换蜡烛和光屏的位置，仍然能在光屏上得到清晰的像。
(3)远视镜片是凸透镜，对光线有会聚作用，若在蜡烛与凸透镜之间放置一远视镜片，则像会提前会聚，因此要在光屏上再次成清晰的像，光屏应向左移动。
(4)保持图乙凸透镜位置不动，将蜡烛移到38cm刻度线处，此时的物距为12cm，物距接近焦距，像距会远远大于二倍焦距，像成在了光具座以外，所以无论怎样移动光屏，光屏上也都找不到清晰的像。
(5)当蜡烛从光具座上的M点移到N点并调整光屏的位置，发现光屏上的像逐渐变大，根据凸透镜成实像时，物近像远像变大的规律可知，当蜡烛从光具座上的M点移到N点，物距是变小的，因此可判断此透镜位于N点右侧。
Plus疑难突破：本题难度较大，需要熟练掌握凸透镜成像的规律及应用。我们可以用口诀来帮助记忆，如①一倍焦距分虚实，二倍焦距分大小；②成实像时，物近像远像变大，物远像近像变小；成虚像时，物近像近像变小，物远像远像变大（或焦距以内反变化）；③实像总是异侧倒，虚像总是同侧正。
