27 (7分)某项目式学习小组探究海陆风的成因.
【任务一】探究水和沙子吸热升温的现象

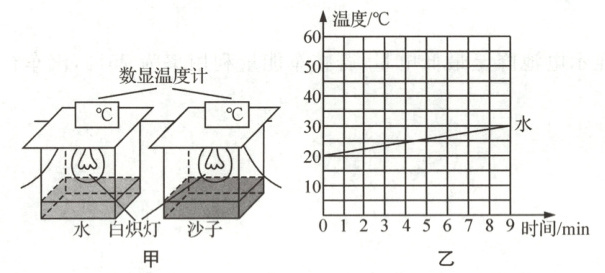

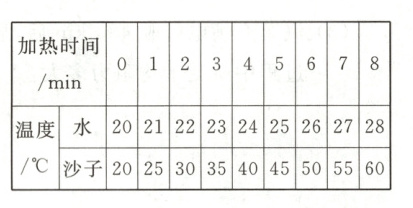

(1)如图甲，在两箱子中分别装入质量相等、初温相同的水和沙子，用相同规格的两个白炽灯模拟太阳对水和沙子加热，每隔1分钟记录两数显温度计示数，如表所示.


(2)请根据表中数据，在图乙中补画沙子温度随时间变化的图像，分析可得，沙子(填“水”或“沙子”)吸热升温更快，测得沙子比热容为0.84×10³J/(kg·℃).[水的比热容为4.2×10³ J/(kg·℃)

【任务二】模拟海边的风向
(3)如图丙，取下箱子封口盖，在侧面分别开一小孔后，接上一个两端开口的透明细管AB，将一支点燃的香放在细管中，一段时间后，观察到白烟将会从B(填“A”或“B”)管口冒出，模拟风向.
(4)与“用白烟的流向模拟风向”所用方法相同的是A(填选项前字母).
A. 用喷水的方法显示光路　　B. 用磁感线来描述磁体周围的磁场
C. 用两个大小相同的蜡烛比较像和物的大小

答案：
27(每图每空各1分)
(1)质量　相同规格
(2)
沙子　0.84×10³　
(3)B　
(4)A
解析:
(1)由控制变量法，在两箱子中分别装入质量相等、初温相同的水和沙子，由转换法，用相同规格的两个白炽灯模拟太阳对水和沙子加热.

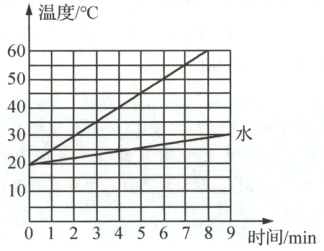

(2)根据表中数据，根据描点法作出沙子温度随时间变化的图像，如图所示.分析可得，加热3min(吸热相同)，水升高的温度为23℃−20℃=3℃，沙子升高的温度为35℃−20℃=15℃，沙子吸热升温更快，根据Q=cm△t可知，在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，则测得沙子比热容为c=$\frac{3℃}{15℃}$×4.2×10³J/(kg·℃)=0.84×10³J/(kg·℃).
(3)图丙中，用两个相同的白炽灯模拟太阳对水和沙子加热，沙子和水吸收相同的热量时，因沙子的比热容小于水的比热容，则沙子升温快、水升温慢，也就是沙子的温度较高，而水的温度较低，则沙子上方空气受热膨胀而上升，水面上方空气温度较低而下沉，所以空气从A向B流动，则白烟将会从B管口冒出，模拟风向.
(4)“用白烟的流向模拟风向”所用的方法叫转换法；用喷水的方法显示光路，采用了转换法；用磁感线来描述磁体周围的磁场，采用了模型法；用两个大小相同的蜡烛比较像和物的大小，采用了等效替代法.故选A.

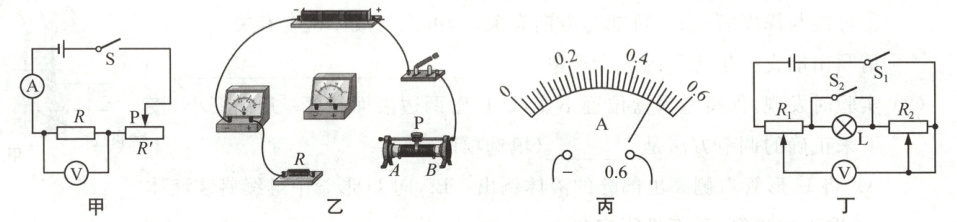

28 (7分)用图甲所示的电路来探究电流与电阻的关系.电源为三节新干电池串联而成，电压表(0～3 V)、电流表(0～0.6 A)，阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω的定值电阻各一个，另有规格为“50 Ω　0.3 A”“20 Ω　0.6 A”“10 Ω　2 A”的滑动变阻器可供选择.

(1)请用笔画线代替导线在图乙中完成实物连接.(要求滑片向右滑电流表示数变小)
(2)连接好电路后，闭合开关，电压表指针迅速偏转到表盘最右端，电流表无示数，其原因可能是电阻R断路.
(3)排除故障后，当5 Ω电阻接入电路时，电流表示数如图丙所示，更换为10 Ω电阻后，为保证电压表示数不变，需调节滑动变阻器滑片向B(填“A”或“B”)侧移动.为能完成五组实验，应选择规格为“20Ω　0.6A”的滑动变阻器.
(4)有一铭牌仅显示“∗ ∗ V　0.3 A”的小灯泡L，现利用图丁所示电路来测量该灯泡的额定功率.电源电压未知，R₁、R₂均为最大阻值为20 Ω的滑动变阻器.
①将两个滑动变阻器滑片均置于最右端，闭合S₁、S₂，读出电压表示数为6 V；
②断开S₂，保持滑动变阻器R₁(填“R₁”或“R₂”)滑片的位置不动，调节另一变阻器的滑片，使电压表示数为6V；
③保持R₁、R₂滑片的位置不动，再闭合S₂，读出电压表示数为4 V；
④小灯泡额定功率P_额=0.9W.

答案：
28(每图每空各1分)
(1)
(2)电阻R断路　
(3)B　“20Ω　0.6A”　
(4)②R₁ 6　④0.9
解析:
(1)将电压表并联在电阻R两端；滑片向右滑，电流表示数变小，说明滑动变阻器阻值变大，故滑动变阻器选用左下接线柱与电阻R串联在电路中，如图所示.
(2)连接好电路后，闭合开关，电流表无示数，说明电路可能断路，电压表指针迅速偏转到表盘最右端，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，与电压表并联的电路断路了，即其原因可能是电阻R断路.
(3)当5Ω电阻接入电路时，电流表示数如图丙所示，电流表选用小量程，分度值0.02A，其示数为0.5A，则定值电阻两端电压为Uv=I₁R₁=0.5A×5Ω=2.5V；实验中，当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向右滑动，即向B侧移动；实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持Uv=2.5V，根据串联电路电压的规律，滑动变阻器分得的电压U滑=U−Uv=4.5V−2.5V=2V，滑动变阻器分得的电压为电压表示数的$\frac{2V}{2.5V}$=0.8倍，根据分压原理，当接入25Ω电阻时，滑动变阻器连入电路中的电阻为R滑=0.8×25Ω=20Ω，即所选择的滑动变阻器的最大阻值不能小于20Ω；因当5Ω电阻接入电路时，电流表示数为0.5A＞0.3A，故应选择规格为“20Ω　0.6A”的滑动变阻器.
(4)①将两个滑动变阻器的滑片都放到最右端，闭合开关S₁、S₂，读出电压表示数为6V；此时滑动变阻器R₁和R₂串联，电压表测量R₂的电压，即U₂=6V，由于两个电阻相等，根据串联分压原理可知，两个电阻的电压相等，即R₁的电压U₁=6V，所以电源电压U=U₁+U₂=6V+6V=12V；②该步骤的目的是使小灯泡正常发光，已知额定电流，所以要先通过R₁的最大电阻值来使电路中的电流为0.3A，也就是使R₁两端的电压为6V，那么R₁的滑片就保持最大即不动，调节R₂的滑片，使R₂和小灯泡的总电压即电压表的示数为12V−6V=6V，那么此时电路中的电流为0.3A，小灯泡正常发光；③保持滑动变阻器R₁和R₂的滑片的位置不动，再闭合开关S₂，读出电压表示数为4V，灯泡被短接，此时R₁和R₂串联，电压表测量R₂两端电压，U₂'=4V，则R₁的电压为U₁'=U−U₂'=12V−4V=8V，根据串联电路分压规律可知，$\frac{U₁'}{R₁'}$=$\frac{U₂'}{R₂'}$，即R₂'=$\frac{U₂'R₁}{U₁'}$=$\frac{4×20Ω}{8}$=10Ω，由于R₁和R₂的滑片的位置没有变化，所以灯泡的电阻R_{L}=R_{2L}−R₂'=20Ω−10Ω=10Ω；④小灯泡额定功率为P额=I²R_{L}=(0.3A)²×10Ω=0.9W.
