《2026年江苏13大市中考名卷优选38套物理》

13 如图所示是小明用弹弓射出小石子的场景。橡皮筋被拉时发生的形变越大，小石子弹出时的速度越大，该过程中橡皮筋的弹性势能转化为小石子的动能。弹出的小石子能继续向前飞行，是因为小石子具有惯性。

答案： 13大　弹性势　动　惯性
解析:橡皮筋被拉时发生的形变越大，橡皮筋的弹性势能越大，转化的小石子的动能越大，则小石子弹出时的速度越大;弹出的小石子能继续向前飞行，是因为小石子具有惯性，会保持原来的运动状态.

14 如图所示，用嘴对着倒扣漏斗用力向上吸气，漏斗里的乒乓球不会掉下来，证明了大气压的存在；若用力向下吹气，发现乒乓球也不会掉下来，还会听到撞击漏斗侧壁的声音，说明了流速越大，流体的压强越小。

答案： 14大气压　小
解析:用力向上吸气，漏斗内乒乓球上方的气压变小，乒乓球在下方大气压的作用下不会掉落，证明了大气压的存在;用力向下吹气，乒乓球上方气体流速大、压强小，下方气体流速小、压强大，则乒乓球受到向上的压力作用也不会掉落.
Plus关键点拨：空气流速越大，压强越小。

15 如图所示，用定滑轮匀速提升重为90 N的物体，所用拉力$ F = 100 \, \mathrm{N} $，经过2 s物体上升0.2 m，拉力$ F $做的功为20$ \mathrm{J} $，拉力$ F $做功的功率为10$ \mathrm{W} $，此过程中定滑轮的机械效率为90%。

答案： 1520　10　90%
解析:$W_{总}=Fs = Fh = 100N×0.2m = 20J$;拉力做功的功率$P=\frac{W_{总}}{t}=\frac{20J}{2s}=10W$;有用功$W_{有用}=Gh = 90N×0.2m = 18J$，定滑轮的机械效率$\eta=\frac{W_{有用}}{W_{总}}×100\%=\frac{18J}{20J}×100\% = 90\%$.

16 如图所示是兴趣小组在趣味物理晚会上展示的“奇妙透视现象”，先打开A灯，在屏幕上看到一个清晰的鸡蛋影像，再打开B灯，鸡蛋的影像明亮了许多，同时可以看到鸡蛋影像内部有一个更为清晰的鸡雏影像。该现象利用的光学原理是光的直线传播，鸡雏影像比鸡蛋影像清晰的原因是鸡雏影像是A灯和B灯都照不到的黑暗区域，鸡蛋影像中鸡雏影像外的区域会被B灯照到，从而变亮、变模糊。

答案： 16光的直线传播　鸡雏影像是A灯和B灯都照不到的黑暗区域，鸡蛋影像中鸡雏影像外的区域会被B灯照到，从而变亮、变模糊
解析:屏幕上看到的影像都是影子，是由光的直线传播形成的;鸡雏影像是A灯和B灯都照不到的黑暗区域，鸡蛋影像中鸡雏影像外的区域会被B灯照到，从而变亮、变模糊，所以鸡雏影像比鸡蛋影像清晰.

17 如图所示，轻质杠杆OA的中点悬挂一重物，在A端施加竖直向上的力$ F $，杠杆在水平位置平衡。若保持杠杆位置不变，将力$ F $顺时针从AB方向转动到AC方向，则该过程中力$ F $的大小变大(填“变大”“变小”或“不变”，下同)，力$ F $与其力臂的乘积不变。作出AC方向上的力$ F $对应的力臂$ l $。

答案：
17变大　不变

解析:由图可知，O为支点，将力F从AB方向顺时针转动到AC方向，力F对应的力臂变小，而阻力与阻力臂不变，由杠杆平衡条件可得，力F的大小变大，力F与其力臂的乘积不变;反向延长力F的作用线，过O点作垂直于力F作用线的垂线段，即为力臂$l$.

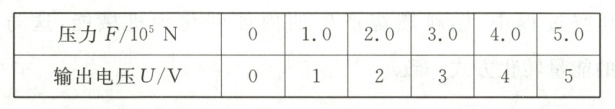

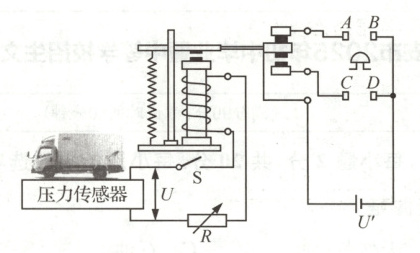

18 如图所示是兴趣小组设计的监测汽车超载报警装置原理简图，压力传感器输出电压与所受压力的关系如下表所示。

压力传感器输出电压$ U $是控制电路的工作电压，电磁继电器线圈的电阻是50 $ \Omega $，当线圈中的电流$ I \geq 20 \, \mathrm{mA} $时，衔铁被吸合，受控电路开始报警。
(1)该装置以电铃声为报警信号，则图中的电铃应接在C、D(填“A、B”或“C、D”)间。
(2)若希望在压力达到$ 3 × 10^5 \, \mathrm{N} $时报警，则电阻箱$ R $的电阻应调节为100$ \Omega $，此时电阻箱两端的电压为2$ \mathrm{V} $。
(3)若想让临界报警压力减小，则电阻箱$ R $接入电路的阻值应调小。

答案： 18
(1)C、D　
(2)100　2　
(3)小
解析:
(1)衔铁被吸合时，受控电路开始报警，电铃通电发出声音，则电铃应接在C、D间.
(2)由表可知，当压力为$3×10^{5}N$时，输出电压为3V，此时衔铁被吸合，开始报警，说明控制电路中的电流为$20mA$，则控制电路中的总电阻$R_{总}=\frac{U}{I}=\frac{3V}{20×10^{-3}A}=150\Omega$，电阻箱的阻值$R = R_{总}-R_{线}=150\Omega - 50\Omega = 100\Omega$，电阻箱两端的电压$U_{R}=IR = 20×10^{-3}A×100\Omega = 2V$.
(3)由表可知，输出电压随压力的减小而减小，想让临界报警压力减小，即输出电压减小时衔铁仍能被吸合，则由欧姆定律可知，电阻箱接入电路的阻值应调小.
Plus思路分析：本题主要涉及欧姆定律的简单计算、电磁继电器的结构、原理。
(1)当线圈中的电流$I\geqslant20mA$时，衔铁被吸合，受控电路开始报警，此时衔铁与下方触点接触，所以电铃应接在C、D间。
(2)由表格可知当压力$F = 3×10^{5}N$时的输出电压，根据欧姆定律，可得控制电路总电阻，根据串联电路电阻规律，可知电阻箱R的阻值，根据欧姆定律求得电阻箱两端的电压。
(3)临界报警压力减小，由表格可知压力越小，输出电压越小，即压力传感器输出电压减小，根据$I=\frac{U}{R_{线}+R}$，要使电流$I\geqslant20mA$，当U减小时，应减小R的阻值，所以电阻箱R接入电路的阻值应调小。
