25 (5分)用木棍可以做很多物理小实验。

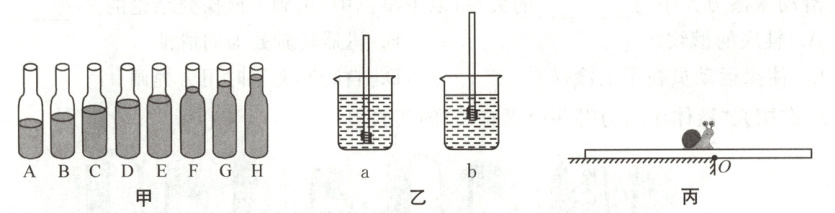

(1)如图甲所示，借助木棍用相同力度敲击水瓶琴，每个水瓶发出的声音的音调不同，水瓶中水越多，振动的频率(填“振幅”或“频率”)越小(低)。
(2)如图乙所示，在浸过蜡的木棍下端缠一些铁丝，制成一个简易密度计，分别放入盛有不同液体的两个烧杯中，静止时液面相平，密度计在液体中受到的浮力$F_a$=(填“$＜$”“$=$”或“$＞$”，下同)$F_b$，液体对杯底的压强$p_a$＜$p_b$。
(3)如图丙所示，一根质量分布均匀、粗细均匀的木棍(长$10\ {cm}$、质量$10\ {g}$)放在桌面上，右端伸出桌边$4.2\ {cm}$。当一只蜗牛从$O$点沿木棍爬行至距离木棍右端$3.2\ {cm}$时，木棍刚好翻转，蜗牛的质量为8g。

答案： 25(每空1分)
(1)音调　频率　
(2)$=$　$＜$
(3)8g

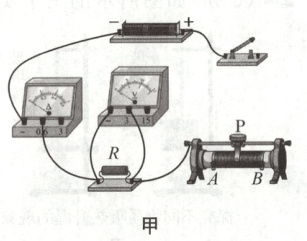

26 (7分)图甲是小明探究“电流与电阻关系”的实验，选用的实验器材有电源($3\ {V}$)、电流表($0\sim0.6\ {A}$)、电压表($0\sim3\ {V}$)、滑动变阻器($20\ {\Omega}\ \ 2\ {A}$)，阻值分别为$5\ {\Omega}$、$10\ {\Omega}$、$20\ {\Omega}$的三个定值电阻，开关及导线若干。

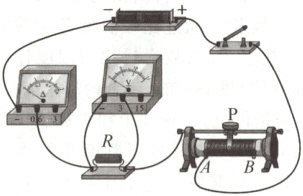

(1)将图甲实物电路连接完整(要求滑片向左移动时电流表示数变大)。
(2)电路连接正确后，闭合开关，发现电压表有示数但电流表无示数，此时出现的故障可能是定值电阻断路。
(3)排除故障后，接入$5\ {\Omega}$电阻，调节滑动变阻器，使电压表示数为$U$；仅将电阻$R$由$5\ {\Omega}$换成$10\ {\Omega}$，应将滑片向右(填“左”或“右”)移动，使电压表示数仍为$U$。当电阻$R$换成$20\ {\Omega}$时，发现无论怎样移动滑片，电压表示数都无法达到$U$，为了完成实验，$U$的取值不能小于1.5${V}$。
(4)多次实验，可得出结论：电压一定时，通过导体的电流与导体的电阻成反比。
(5)实验完成后，小明借助一个最大阻值为$R_0$的滑动变阻器、电压恒定且未知的电源、电流表、两个开关和导线若干，设计了如图乙的电路，测出了两个未知定值电阻$R_1$、$R_2$的阻值：

①仅闭合开关$S_1$，记下电流表的示数为$I_1$。
②仅闭合开关$S_2$，将滑动变阻器滑片移到最左端，记下电流表示数为$I_2$；再将滑片移到最右端，记下电流表示数为$I_3$。
则$R_1 =$$\frac{I_{3}R_{0}}{(I_{2}-I_{3})I_{1}}$，$R_2 =$$\frac{(I_{2}-I_{1})I_{3}R_{0}}{(I_{2}-I_{3})I_{1}}$。(均用已知字母表示)

答案：
26(每图每空各1分)
(1)
(2)定值电阻断路　
(3)右　1.5　
(4)电压一定时，通过导体的电流与导体的电阻成反比　
(5)$\frac{I_{3}R_{0}}{(I_{2}-I_{3})I_{1}}$　$\frac{(I_{2}-I_{1})I_{3}R_{0}}{(I_{2}-I_{3})I_{1}}$
