19 (6分)如图所示的空心砖常用于非承重墙体.一块某型号空心砖的质量为2.4 kg，材料密度为$2×10^3$ kg/m³，空心部分体积为$7.5×10^{-4}$ m³，g取10 N/kg.求：
(1)这块空心砖所受重力的大小；
(2)这块空心砖因空心部分而减少的质量.

答案： 19
(1)空心砖所受重力的大小
$G=mg=2.4kg×10N/kg=24N$. (3分)
(2)空心部分减少的质量，即空心部分若为实心时的质量$m_{减少}=\rho V_{空}=2×10^3kg/m^3×7.5×10^{-4}m^3=1.5kg$. (3分)
Plus关键点拨：本题考查重力与密度的综合计算，需结合重力公式和密度公式进行分析求解.

20 (6分)如图所示电路，电源电压保持不变，小灯泡上标有“9 V 0.9 A”字样，小灯泡电阻不变.电阻箱处于某一阻值，闭合开关，电路的总功率为7.2 W；将电阻箱阻值调为原来的3倍，电路的总功率变为4.8 W.求：
(1)小灯泡的电阻；
(2)电源电压.

答案： 20
(1)小灯泡上标有“$9V 0.9A$”字样，小灯泡电阻不变.根据欧姆定律可知$R_{L}=\frac{U_{L}}{I_{L}}=\frac{9V}{0.9A}=10\Omega$. (2分)
(2)闭合开关，灯泡和电阻箱并联.电阻箱处于某一阻值，闭合开关，根据$P=\frac{U^2}{R}$可知电路的总功率为$P=\frac{U^2}{R_{L}}+\frac{U^2}{R}=\frac{U^2}{10\Omega}+\frac{U^2}{R}=7.2W$①， (1分)
将电阻箱阻值调为原来的3倍，根据$P=\frac{U^2}{R}$可知电路的总功率为$P'=\frac{U^2}{R_{L}}+\frac{U^2}{3R}=\frac{U^2}{10\Omega}+\frac{U^2}{3R}=4.8W$②， (1分)
根据① - ②可知$\frac{U^2}{R}-\frac{U^2}{3R}=\frac{2U^2}{3R}=2.4W$，即$\frac{U^2}{R}=3.6W$③， (1分)
根据①②③可知$\frac{U^2}{R_{L}}=\frac{U^2}{10\Omega}=3.6W$，故$U=6V$. (1分)
Plus思路分析：本题考查电功率的计算，有一定难度.
(1)小灯泡上标有“$9V 0.9A$”字样，小灯泡电阻不变.根据欧姆定律可知小灯泡的电阻；
(2)闭合开关，灯泡和电阻箱并联.电阻箱处于某一阻值，根据$P=\frac{U^2}{R}$可知电路的总功率表达式；将电阻箱阻值调为原来的3倍，根据$P=\frac{U^2}{R}$可知电路的总功率表达式；联立两式结合数学知识得出电源电压.

21 (8分)小明用两个小灯泡探究串联电路电压的特点.

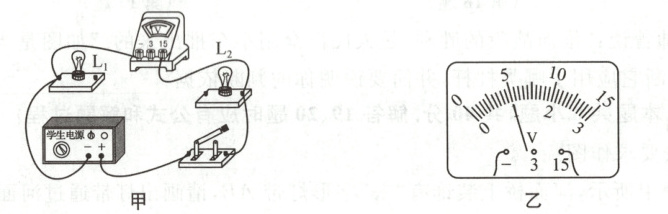

(1)实验电路如图甲所示，请用笔画线表示导线，将电路连接完整.

(2)连接好电路，闭合开关，发现电压表有示数，两个小灯泡都不亮.故障原因可能是D.
A. $L_1$短路
B. $L_2$短路
C. 开关断路
D. $L_1$或$L_2$断路
(3)故障排除后进行实验，电压表的示数如图乙所示，电压为5V.
(4)用电压表测出小灯泡$L_1$两端电压为2.5 V，$L_2$两端电压也为2.5 V.小明由此得出结论：串联电路中，各用电器两端电压相等.请你指出小明实验中存在的问题：选用的器材规格相同，且实验次数太少.

答案：
21（每图每空各2分）
(1)
(2)D
(3)5
(4)选用的器材规格相同，且实验次数太少
解析：
(1)用两个小灯泡探究串联电路电压的特点，两灯串联，如图所示.
(2)连接好电路，闭合开关，两灯串联，电压表测电源电压，两个小灯泡都不亮，电路可能断路，发现电压表有示数，电压表与电源连通.若$L_1$短路或$L_2$短路，电路为通路，另一灯发光，A、B不符合题意；若开关断路，电压表与电源没有连接，电压表没有示数，故C不符合题意；$L_1$或$L_2$断路，两灯都不发光，但电压表与电源连通，有示数，故D符合题意.
(3)故障排除后进行实验，电压表的示数由图乙可知，电压表选用大量程，分度值为0.5V，电压为5V.
(4)题中得出“串联电路中，各用电器两端电压相等”的错误结论，是因为选用的器材规格相同，且只根据一组实验数据得出结论，实验次数太少.
Plus思路分析：本题探究串联电路电压规律，考查电压表的使用、注意事项和分析数据归纳结论的能力.
(1)用两个小灯泡探究串联电路电压的特点，两灯串联，据此连接电路；
(2)分析每个选项对应的现象，找出符合题意的答案；
(3)根据电压表选用大量程先确定分度值再读数；
(4)注意用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多.
