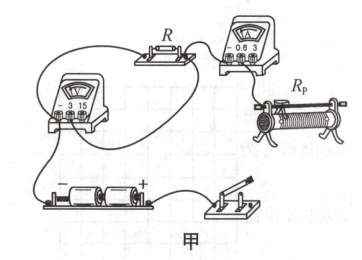

23 (5分)在“测量定值电阻的阻值”实验中，某学习小组用如图甲所示的器材进行实验.
(1)在图甲中，请用笔画线代替导线将电路补充完整，要求滑动变阻器接入电路阻值最大.
(2)该实验的原理是R=$\frac{U}{I}$.
(3)闭合开关，电流表无示数、电压表有示数，则发生的故障是定值电阻R断路.
(4)某小组实验数据如表所示，则该电阻值是10.1$\Omega$(结果保留1位小数)；接着，换用不同阻值的电阻继续实验，画出 a、b 电阻的 $I-U$图像如图乙所示，则其中b(填“a”或“b”)阻值更大.

答案：
23(每图每空各1分)
(1)
(2)R=$\frac{U}{I}$
(3)定值电阻R断路
(4)10.1 b
解析:
(1)据题意可知，滑动变阻器滑片置于左端时，变阻器接入电路的阻值要最大，故滑动变阻器下面应接右边的接线柱.
(2)物理实验室中无直接测量电阻的工具，需要利用电压表测量电压，电流表测量电流，结合R=$\frac{U}{I}$得出未知电阻的阻值，因此测量电阻的实验原理是R=$\frac{U}{I}$.
(3)为了电路安全，闭合开关前，应将滑动变阻器的滑片移至最左端；电流表示数为零，说明电路可能断路，但电压表指针明显偏转，且示数接近电源电压，电压表两端到电源通路，若电路连接完好，可知定值电阻R断路.
(4)由表中数据可知，实验次数1待测电阻阻值R₁=$\frac{U_{1}}{I_{1}}$=$\frac{1V}{0.1A}$=10Ω；实验次数2待测电阻阻值R₂=$\frac{U_{2}}{I_{2}}$=$\frac{2V}{0.2A}$=10Ω；实验次数3待测电阻阻值R₃=$\frac{U_{3}}{I_{3}}$=$\frac{2.5V}{0.24A}$=10.4Ω，为减小误差，待测电阻的阻值取三次电阻的平均值R=10.1Ω；由欧姆定律知在电流相同时，电压大的电阻大，所以b的电阻大于a的电阻，故b的阻值更大.
Plus思路分析
本题考查了伏安法测电阻、电路故障分析、电路连接，比较综合.
(1)滑动变阻器串联在电路中，且要接一上一下；
(2)物理实验室中无直接测量电阻的工具，需要利用电压表测量电压，电流表测量电流，结合R=$\frac{U}{I}$得出未知电阻的阻值；
(3)电流表示数为零，说明电路可能断路，但电压表指针明显偏转，且示数接近电源电压，电压表两端到电源通路，若电路连接完好，可知故障原因；
(4)为了减少测量误差，取三次实验测量电阻的平均值作为待测电阻的阻值；由欧姆定律知在电流相同时，电压大的电阻大，据此分析.

24 （9分）如图所示，某体操运动员的质量为45 kg，单脚直立于平衡木上，已知脚与平衡木接触的有效面积为180 $cm^2$，g 取10 N/kg.求：
（1）运动员的重力；
（2）运动员对平衡木的压强；
（3）当运动员从平衡木上跳下时，重心下降高度为1.2 m，重力对她做的功.

答案： 24
(1)运动员的重力为
G=mg=45kg×10N/kg=450N. (3分)
(2)运动员对平衡木的压强为
p=$\frac{F}{S}$=$\frac{G}{S}$=$\frac{450N}{180×10^{-4}m^{2}}$=2.5×10⁴Pa. (3分)
(3)重力做功W=Gh=450N×1.2m=540J. (3分)
Plus易错提醒
此题考查了压力、压强、功的计算，关键是知道水平面上物体的压力与自身的重力相等，计算过程中注意单位的换算.
