23 (6分)为了测量某不吸水木塞的密度，小李进行了如下实验.

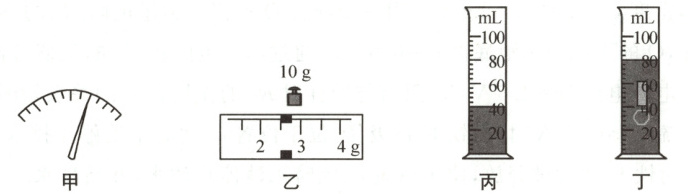

(1)天平的游码归零后，指针静止时如图甲所示，应将平衡螺母向端调节.
(2)正确测量时，应将木塞放置于天平的盘中，当天平平衡时，砝码和游码位置如图乙 所示，其质量为g.
(3)在量筒中装入适量水，如图丙所示，读出水的体积为$mL$.木塞放入量筒时浮于水 面，用细线将螺帽和木塞系住后，再次放人量筒，如图丁所示.
(4)已知螺帽的质量为118.5 g，密度为$7.9g/cm^3$，则螺帽的体积为$cm^3$，木塞的密度 为$g/cm^3$.

答案： 23(每空1分)
(1)左　
(2)左　12.5　
(3)40　
(4)15　0.5
解析：
(1)指针右偏，则应将平衡螺母向左调节，使天平平衡。
(2)正确测量时，应将木塞放置于天平的左盘中，木塞的质量为m = 10g + 2.5g = 12.5g。
(3)在量筒中装入适量水，如图丙所示，水的体积为40mL。
(4)螺帽的质量为118.5g，密度为7.9g/cm³，由ρ = $\frac{m}{V}$可得螺帽的体积为V = $\frac{m}{ρ}$ = $\frac{118.5g}{7.9g/cm³}$ = 15cm³；用细线将螺帽和木塞系住后再次放入量筒，如图丁所示，总体积为80mL，得到螺帽和木塞的总体积是80mL - 40mL = 40mL，即40cm³，则木塞的体积为40cm³ - 15cm³ = 25cm³，木塞的密度为ρ = $\frac{m}{V}$ = $\frac{12.5g}{25cm³}$ = 0.5g/cm³。

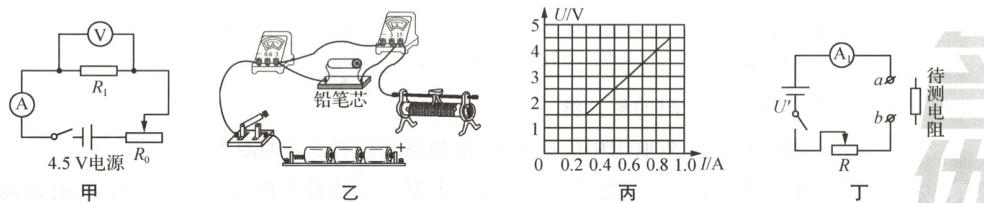

24 (6分)小华在实验室中测量铅笔芯的电阻大小.测量电路如图甲所示，电源电压为4.5 V.

(1)闭合开关前，图甲中的滑动变阻器滑片应置于最端.
(2)请按照图甲的电路图将图乙的实物图连接完整.
(3)将滑动变阻器滑片从初始位置移动到另一端，逐次记录电压表示数U和电流表示数I，完成 后作出U-I图像如图丙所示，由图可知铅笔芯的阻值为$\Omega$，滑动变阻器的最大阻 值为$\Omega$.
(4)小华想用实验室一只刻度清晰，但所标数字模糊不清的电流表$A_1$制作一个可直接测定电 阻的仪器，他设计的电路如图丁所示，电路中电源电压$U'$恒定且未知，操作如下：
①在a、b接线柱间接入导线，闭合开关，移动滑动变阻器滑片，直到电流表指针指到最大 刻度；
②保持滑片位置不变，a、b间改接入10 $\Omega$的定值电阻，此时电流表指针偏转到最大刻度的 $\frac{1}{3}$处；
③取下a、b间的定值电阻，接入待测电阻，电流表指针偏转到最大刻度的$\frac{1}{4}$处，可知待测电 阻的大小为$\Omega$；
④在电流表表盘刻度上标相应的电阻值，则电阻值分布是(填“均匀”或“不均 匀”)的.

答案：
24(每图每空各1分)
(1)右
(2)
(3)5　10　
(4)③15　④不均匀
解析：
(1)闭合开关前，滑动变阻器滑片应置于接入电路的阻值最大处，即最右端，起到保护电路的作用。
(2)如图所示。
(3)由图甲可知，当滑片在变阻器最右端时，接入电路的电阻最大，总电阻最大，电路的中的电流最小，由图丙可知，最小电流是0.3A，此时U₁ = 1.5V，R₁ = $\frac{U₁}{I}$ = $\frac{1.5V}{0.3A}$ = 5Ω，U₀ = U - U₁ = 4.5V - 1.5V = 3V，根据I = $\frac{U}{R}$得，此时滑动变阻器的最大电阻为Rmax = $\frac{U₀}{I}$ = $\frac{3V}{0.3A}$ = 10Ω。
(4)图丁中，当a、b接线柱间接入导线，移动滑动变阻器滑片使电流表指针指到最大刻度，得方程U = IₘₐₓR₍变₎，保持滑片位置不变，a、b间改接入10Ω的定值电阻，电流表指针指到最大刻度的$\frac{1}{3}$处，得方程U' = $\frac{Iₘₐₓ}{3}$(R₍变₎ + 10Ω)，取下a、b间的定值电阻，接入待测电阻，电流表指针偏转到最大刻度的$\frac{1}{4}$处，得方程U' = $\frac{Iₘₐₓ}{4}$(R₍变₎ + Rₓ)，联立三个方程解得Rₓ = 15Ω；在电流表表盘刻度上标相应的电阻值，根据函数式R = $\frac{U}{I}$ - R₍变₎分析，U'和R₍变₎一定，R和I不是线性关系，所以电流表表盘上相应的电阻值分布是不均匀的。
