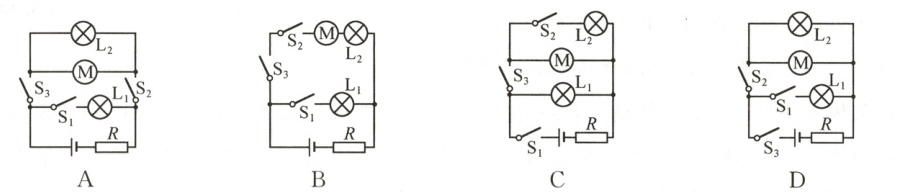

8 某品牌共享电动单车，使用前先摇晃车把(闭合S₁)，电量指示灯L₁亮起；确认电量充足后，扫码开锁(闭合S₂)，行车灯L₂亮起，电机M启动，若仅L₂损坏，M仍可正常工作；若驶离规定区域，S₃自动断开，L₂、M均无法工作，但L₁仍正常.下列电路符合以上要求的是 (A)

答案： 8A　使用电动单车前先摇晃车把检查电量，此时开关S₁闭合，只有电量指示灯L₁亮起，这说明开关S₁控制指示灯L₁；扫码开锁，此时开关S₂闭合，行车灯L₂亮起，电动机M启动，且行车灯L₂损坏时电动机M可正常工作，这说明行车灯L₂和电动机M并联，且开关S₂在干路；电动单车在规定区域内，开关S₃始终处于闭合状态，如果驶离规定区域，开关S₃自动断开，电动机M、行车灯L₂均无法工作，指示灯L₁可正常工作，这说明开关S₃控制电动机M、行车灯L₂，但不控制指示灯L₁；综上分析可知，A电路图符合题意.

9 如图所示，一束白光经过三棱镜后，分解成不同颜色的光，经过某光学元件(图中虚线框内)后，再经另一相同三棱镜折射，最终形成一束白光射出，则图中虚线框内可能是 (D)

A.平面镜　　
B.玻璃砖　　
C.凹透镜　　
D.凸透镜

答案： 9D

10 如图所示是某学生与一木质实心雕塑的合影，雕塑身高、体型与成人相当，该雕塑受到空气浮力大小与下列哪个物体的重力最接近？(空气密度约为1.3 kg/m³) (B)

A.一只乒乓球　　
B.一只鸡蛋　　
C.一瓶800 mL的矿泉水　　
D.一块与雕塑同体积同材质的木头

答案： 10B　中学生的质量约为50kg，人体的密度约为1.0×10³kg/m³，由ρ=$\frac{m}{V}$得，雕塑排开空气的体积V排=V=$\frac{m}{ρ}$=$\frac{50kg}{1×10³kg/m³}$=0.05m³，该雕塑“行人"受到的空气浮力F浮=ρ空气gV排=1.3kg/m³×10N/kg×0.05m³=0.65N；一只乒乓球的质量约为8g，其重力G=mg=8×10⁻³kg×10N/kg=0.08N；一只鸡蛋的质量约为60g，其重力G=mg=60×10⁻³kg×10N/kg=0.6N；800mL水的重力G=1×10³kg/m³×800×10⁻⁶m³×10N/kg=8N；木头的密度约为0.8×10³kg/m³，一块与雕塑同体积同材质的木头的重力G=mg=ρVg=0.8×10³kg/m³×0.05m³×10N/kg=400N；综上可知，该雕塑受到空气浮力大小与一只鸡蛋的重力最接近；所以B正确，A、C、D错误.

11 如图所示，电路中电源电压不变，电阻R₁的阻值为15 Ω，滑动变阻器铭牌上标有“1 A”字样，开关S闭合，S₁断开时，电流表的示数为0.4 A；再闭合S₁，当滑片P自某处M分别向左、右移动时，发现电流表示数可发生变化的最大值均为0.2 A，则 (B)

A.滑动变阻器最大阻值是12 Ω

B.P自M点左移的距离小于自M点右移的距离
C.P在移动过程中电阻R₁的功率变化量为2.4 W
D.P在移动过程中滑动变阻器最大功率为0.6 W

答案： 11B　闭合开关S、开关S₁断开时，电路为R₁的简单电路，电流表测通过R₁的电流，由欧姆定律可得，电源的电压U=I₁R₁=0.4A×15Ω=6V，闭合开关S、S₁，R₁与R₂并联，电流表测干路电流，当P向M点左移时，R₂连入阻值变小，通过R₂的电流变大，电流表示数变大，由于滑动变阻器允许通过最大电流1A，所以，P自M点左移过程中通过滑动变阻器的最大电流为1A，P在移动过程中滑动变阻器最大功率P₂大=UI₂大=6V×1A=6W，故D错误；由欧姆定律可知，滑动变阻器接入电路的最小电阻R₂小=$\frac{U}{I₂大}$=$\frac{6V}{1A}$=6Ω，因通过滑动变阻器电流的变化量最大为0.2A，所以P在M点时通过滑动变阻器的电流IM=I₂大−△I=1A−0.2A=0.8A，P在M点时，滑动变阻器接入电路的电阻R₂M=$\frac{U}{IM}$=$\frac{6V}{0.8A}$=7.5Ω，由欧姆定律可知，当通过R₂的电流最小时，滑动变阻器接入电路中的电阻最大，由题意可知，通过R₂的最小电流I₂小=IM−△I=0.8A−0.2A=0.6A，则滑动变阻器的最大阻值R₂大=$\frac{U}{I₂小}$=$\frac{6V}{0.6A}$=10Ω，故A错误；P自M点左移减小的电阻△R左=R₂M−R₂小=7.5Ω−6Ω=1.5Ω，P自M点右移增加的电阻△R右=R₂大−R₂M=10Ω−7.5Ω=2.5Ω，即△R左＜△R右，由于滑动变阻器接入电路的电阻与滑动变阻器电阻丝接入电路的长度成正比，所以P自M点左移的距离小于自M点右移的距离，故B正确；因并联电路中各支路独立工作、互不影响，所以P在移动过程中，通过R₁的电流保持不变，由P=UI可知，电阻R₁的功率保持不变，故C错误.

12 如图所示，景区内演员正在表演节目“不倒翁”，站立在半球底座上的演员身体被支架牢牢固定住，整体静止时处于正立状态.表演时，半球底座始终与地面相切，在地面滚动时，人和底座就像“不倒翁”在大幅度摆动.设想人在表演过程中，身体姿势始终保持固定，则以下说法中正确的是 (B)

A.正立时整体重心处于半球底座球心的上方
B.从最左侧摆到最右侧过程中整体重力势能先减小后增大
C.从最左侧摆到最右侧过程中人的机械能先减小后增大
D.不同演员进行表演时，允许的最大摆动幅度各不相同

答案： 12B　正立时整体重心处于半球底座球心的下方，这样才能保证整体静止时处于稳定的正立状态，就像真正的不倒翁一样，重心低才稳定，故A错误；人在表演过程中，由物理常识可知人在两侧时的速度为零，在正中间(正立)时速度最大，则从最左侧摆到最右侧过程中，整体的动能先增大后减小，且此过程中重力势能和动能相互发生转化，所以整体的重力势能先减小后增大，故B正确；因为表演时半球底座始终与地面相切，在地面滚动时，人和底座整体的动能和重力势能相互转化，若忽略空气阻力和摩擦力等因素，整体机械能守恒，人作为整体的一部分，其机械能也是守恒的，不会先减小后增大，故C错误；虽然不同演员的重力不同，但被支架固定后“不倒翁”的重心位置大致相同，则他们进行表演时，允许的最大摆动幅度是相同的，故D错误.
