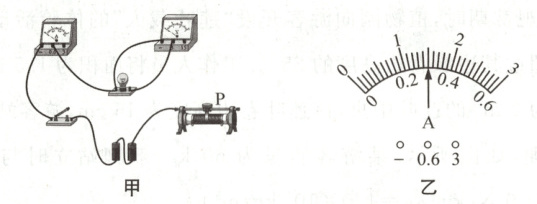

21 （10分）小明想测量标有“2.5 V”字样的小灯泡正常发光时的电阻，连接的部分电路如图甲所示。
（1）请用笔画线代替导线将电路连接完整。
（2）小明连接电路后闭合开关，发现小灯泡不发光，电压表和电流表均无示数，产生这一现象的原因可能是B。
A. 小灯泡断路
B. 滑动变阻器断路
C. 小灯泡短路
D. 滑动变阻器短路
(3)排除故障后，移动滑动变阻器的滑片，当电压表示数为2.5 V时，电流表示数如图乙所示。此时小灯泡的电阻是8.3$\Omega$。(结果保留一位小数)
（4）利用现有器材，能否“探究通过导体的电流与电压的关系”？不能，理由是灯丝的电阻随温度的升高而增大。

答案：
21（每图每空各2分）
(1)
(2) B
(3) 8.3
(4) 不能 灯丝的电阻随温度的升高而增大
解析：
(1)因为滑动变阻器按一上一下的原则串联在电路中，已接入一个上方接线柱，则可将滑动变阻器下方任意一个接线柱与电压表的“3”接线柱相连，如图所示.
(2)若小灯泡断路，电压表会与电源两极相连，电压表有示数，故A不符合题意.滑动变阻器断路，整个电路处于断路状态，小灯泡不发光，电压表和电流表均无示数，故B符合题意.小灯泡短路，电路是通路，电流表有示数，电压表被短路无示数，故C不符合题意.滑动变阻器短路，电路是通路，小灯泡会发光，电流表有示数，故D不符合题意.故选B.
(3)图乙中电流表使用0~0.6A量程，分度值是0.02A，示数为0.3A，则此时小灯泡的电阻R=$\frac{U}{I}$=$\frac{2.5V}{0.3A}$≈8.3Ω.
(4)不能；理由：探究通过导体的电流与电压的关系时，需要控制电阻不变.而小灯泡的电阻会随温度的变化而变化，在不同电压下，小灯泡的实际功率不同，温度不同，电阻也不同，所以不能用该实验器材探究通过导体的电流与电压的关系.

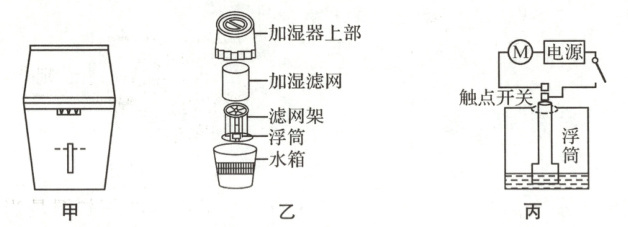

22 (10分)加湿器可以增加室内空气湿度，如图甲是某蒸发型加湿器。它是采用蒸发原理加湿的，其内部结构如图乙所示。加湿器上部有一个小型风扇，还有电源、时间、风速、湿度设定等按键。加湿器下部有三部分装置，分别是加湿滤网、滤网架(含浮筒)和水箱。加湿滤网安装在滤网架上，加湿滤网呈蜂窝状，放入水箱后，水会布满整个滤网。

当感知水箱中的水量不足时，蒸发型加湿器风扇停止转动。起控制作用的是利用浮力原理设计的自动开关，如图丙所示。浮筒是一个轻质塑料件，质量是50 g，由两部分组成，下半部分是底面积为$20\ cm^2$、高度为5 cm的圆柱体，上半部分是底面积为$5\ cm^2$、高度为15 cm的圆柱体。水箱底部到触点开关的高度是21 cm(忽略触点开关上下触点间的距离)。当水量充足时浮筒接通触点开关，风扇通电转动，液体表面空气流速增大，蒸发加快；当水量不足时，浮筒下降，触点开关断开，风扇断电停止转动。($g$取10 N/kg，$\rho_{ 水}=1.0×10^{3}\ kg/m^3$)
(1)蒸发型加湿器的加湿滤网是通过增大液体表面积的方式加快水的蒸发的。
(2)该蒸发型加湿器通电后主要把电能转化为机械能。

答案： 22（每空2分）
(1)增大液体表面积
(2)机械能
