23 (6分)小明利用天平和量筒测量一小块矿石的密度。
(1)把天平放在水平台上后，为了让天平平衡，小明如图甲操作，该操作错误之处是游码未归零；改正错误后，指针的位置如图乙所示，此时应向右(填“左”或“右”)调节平衡螺母，使天平平衡。
(2)将矿石放入左盘，在右盘中加减砝码，并移动游码使天平重新平衡，所用的砝码和游码的位置如图丙所示，矿石的质量为58.0$ g $。
(3)向量筒中倒入$ 40 \, mL $的水，用细线拴住矿石并放入量筒中，量筒中的水面如图丁所示，矿石的体积为20$ cm^3 $，所测矿石的密度为2.9$ g/cm^3 $。
(4)因矿石具有吸水性，所测矿石的密度值偏大(填“偏大”或“偏小”)。

答案： 23(每空1分)
(1)游码未归零　　右　　
(2)58.0
(3)20　2.9　
(4)偏大
解析:
(1)图甲中的错误之处是游码未归零就调节平衡螺母.图乙中，指针左偏，说明天平左侧重，应该将平衡螺母向右移动，使天平平衡.
(2)矿石的质量为58.0g.
(3)矿石的体积为$V=60mL−40mL=20mL=20cm^{3},$所测矿石的密度为$ρ=\frac{m}{V}=\frac{58g}{20cm^{3}}=2.9g/cm^{3}.$
(4)因矿石具有吸水性，所测总体积偏小，故测量的矿石的体积偏小,由$ρ=\frac{m}{V}$可知计算所测矿石的密度值偏大.

24 (6分)用焦距为$ 10 \, cm $的凸透镜做凸透镜成像实验。
(1)实验时，先调节蜡烛和光屏的中心，使它们位于凸透镜的主光轴。
(2)将点燃的蜡烛固定在光具座上，调节光屏的位置，如图甲所示，光屏上观察到倒立缩小的实像，照相机就是利用这一成像规律工作的。
(3)在题(2)操作基础上，固定蜡烛和光屏的位置不变，仅将凸透镜替换成带小孔的白板(两者位置相同)固定在光具座上，如图乙所示。请在图丙中，作出烛焰通过小孔在光屏上成的像(箭头$ AB $表示烛焰)，替换后光屏上像的大小不变(填“变大”“变小”或“不变”)。

答案：
24(除特殊标注外，每空1分)
(1)主光轴　
(2)缩小　照相机
(3) （2分）不变
解析:
(1)实验过程中，调整凸透镜和光屏的高度，使蜡烛和光屏中心位于凸透镜的主光轴上，这样烛焰的像成在光屏的中央.
(2)由图甲可知，物距为30.0cm，大于2倍焦距，成倒立、缩小的实像，照相机根据此原理制成的.
(3)过A点和小孔画出一条光线交光屏于A'，再过B点和小孔画出一条光线交光屏于B'，即AB的像为A'B'，如图所示;将凸透镜替换成带小孔的白板，小孔的位置和凸透镜的光心位置相同，经过凸透镜光心的光线传播方向不变，所以烛焰AB经过凸透镜在光屏上成的像和经过小孔成的像大小相同.

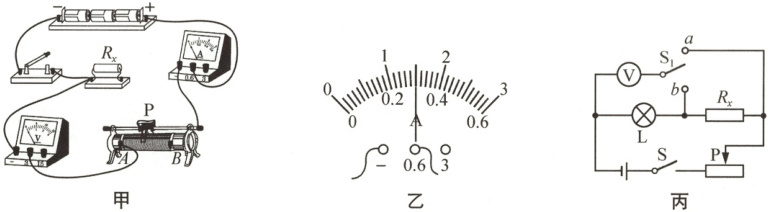

25 (8分)小明用电压表、电流表测量定值电阻$ R_x $的阻值。
(1)请你用笔画线代替导线，把图甲中的实物电路连接完整。
(2)连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于定值电阻发生了断路故障。
(3)解决问题后，调节滑动变阻器，电压表示数为$ 1.5 \, V $时，电流表示数如图乙所示，$ R_x $的阻值为5$ \Omega $。
(4)小明又设计了如图丙所示的电路，也想测出同一定值电阻$ R_x $的阻值。已知小灯泡的额定电压$ U_{ 额} $和额定电流$ I_{ 额} $。请你完善以下实验步骤：
①闭合开关$ S $，将$ S_1 $拨至触点b(填“$ a $”或“$ b $”)处，调节滑动变阻器的滑片$ P $，使电压表示数为$U_{额}$；
②再将$ S_1 $拨至另一个触点，保持滑动变阻器滑片不动，读出此时电压表示数为$ U $；
③则定值电阻$ R_x $的表达式是$\frac{U - U_{额}}{I_{额}}$(用题中所给的物理量符号表示)。

答案：
25(除特殊标注外，每空1分)
(1) （2分）
(2)断路$　(3)5　(4)①b　U_{额}　②$滑动变阻器滑片$　③\frac{U - U_{额}}{I_{额}}$
解析:
(1)连接实物图，如图所示.
(2)闭合开关，无论怎样移动滑片，电流表指针均无偏转，说明电路发生了断路，电压表的指针有明显的偏转，说明与电压表并联的定值电阻断路.
(3)由图乙可知，电流表选用0~0.6A量程，示数为0.3A,所以$R_{x}$的阻值为$R_{x}=\frac{1.5V}{0.3A}=5Ω.$
(4)由图丙可知，闭合开关S，将$S_{1}$拨至触点b处，灯泡、定值电阻和滑动变阻器串联，电压表测量灯泡两端的电压，调节滑动变阻器的滑片P，使灯泡正常发光，则电压表示数为$U_{额}，$电路电流为$I_{额}.$再将$S_{1}$拨至另一个触点a,电压表测量灯泡和定值电阻两端的电压，保持滑片位置不动，此时电路中的电流大小不变，读出此时电压表示数为U;则定值电阻两端的电压为$U_{定}=U - U_{额}，$定值电阻的表达式是$R_{x}=\frac{U_{定}}{I_{额}}=\frac{U - U_{额}}{I_{额}}.$
Plus疑难突破：没有电流表测定值电阻的阻值，需要利用小灯泡的额定电流，所以需要使小灯泡正常发光，且正常发光后不可改变电路的阻值.
