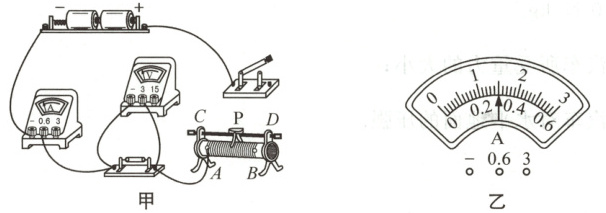

23 (6分)如图甲所示为测量定值电阻阻值的实物电路。
(1)连接电路前应断开开关。
(2)用笔画线代替导线，将图甲中的实物电路连接完整。
(3)闭合开关前，滑动变阻器的滑片P应移到B(填“A”或“B”)端。
(4)闭合开关，移动滑动变阻器滑片P，当电压表示数为2.7 V时，电流表示数如图乙所示，为0.3$ \mathrm{A} $，计算出定值电阻的阻值为9$ \Omega $。
(5)不增加器材，利用该电路还可以进行的实验是探究电流与电压的关系。

答案：
23(每空1分)
(1)断开

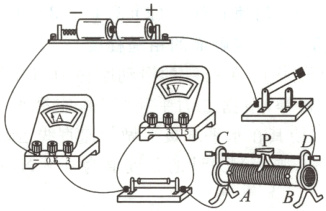

(2)
　　
(3)B　
(4)0.3　9　
(5)探究电流与电压的关系
解析:
(1)为防止元件损坏，连接电路前应断开开关.
(2)滑动变阻器应按照“一上一下”的原则串联在电路中.
(3)闭合开关前，滑动变阻器的滑片P应置于阻值最大处，则滑片P应移到B端.
(4)由图乙可知，电流表示数为0.3A;定值电阻的阻值$R=\frac{U}{I}=\frac{2.7V}{0.3A}=9\Omega$.
(5)不增加其他器材，可以通过改变滑动变阻器接入电路的阻值，来探究通过定值电阻的电流与定值电阻两端的电压的关系.

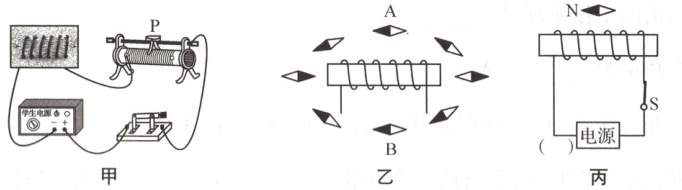

24 (5分)“探究通电螺线管外部磁场的特点”的实验装置如图甲所示。
(1)在用铁屑探究螺线管外部磁场分布时，需要经历下列步骤：①轻敲有机玻璃板，观察铁屑分布；②将铁屑均匀撒在有机玻璃板上；③闭合开关。三个步骤合理的顺序是②③①(填序号)。
(2)经过对铁屑分布的观察，发现通电螺线管外部磁场与条形磁体周围磁场分布相似。
(3)把小磁针放在螺线管四周不同的位置，通电后，小磁针分布如图乙所示，发现通电前后A、B两个小磁针未发生明显偏转，此时的螺线管可能是向南北(填“南北”或“东西”)方向放置的。
(4)根据图丙中小磁针静止时的指向，在括号中标出电源左端的极性。
(5)未来，科学家想研究月球是否也像地球一样是一个磁体，在月球科研站内将小磁针放在不同位置，若观察到小磁针静止时N极指向相同现象，则说明月球也是一个磁体。

答案：
24(每空1分)
(1)②③①　
(2)条形　
(3)南北
(4)
　　
(5)小磁针静止时N极指向相同
解析:
(1)用铁屑探究螺线管外部磁场分布时，先将铁屑均匀撒在有机玻璃板上，然后闭合开关使螺线管通电，最后轻敲有机玻璃板，使铁屑与有机玻璃板分离，排除摩擦力的影响，观察铁屑分布.
(2)通电螺线管外部磁场与条形磁体周围磁场分布相似.
(3)通电前，小磁针只受到地磁场的作用，小磁针指向南北方向，通电后A、B两个小磁针未发生明显偏转，则螺线管可能是南北放置的.
(4)图丙中，由磁极间的相互作用规律可知，通电螺线管的左端为S极，右端为N极，由安培定则可知，电流从通电螺线管的左端流入，右端流出，则电源左端为正极.
(5)在月球科研站内将小磁针放在不同位置，若观察到小磁针静止时N极指向相同，则说明小磁针受到磁场的作用力，即说明月球也是一个磁体.
