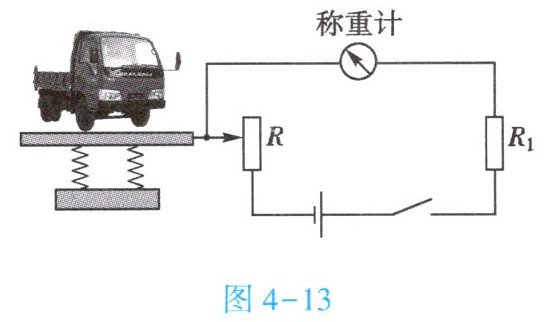

6. (★★)高速公路收费站对过往的货车实施计重收费,某同学结合所学的物理知识设计了如图4 - 13所示的计重秤原理图,下列说法正确的是【C】

A.称重计相当于一个电压表
B.车辆越重时,电路中的电流越小
C.车辆越重时,称重计的示数越大
D.电路中的电阻$R_1$是没有作用的

答案： C

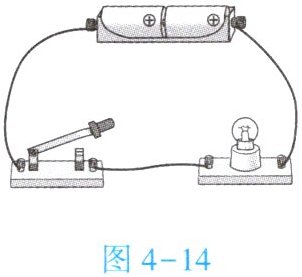

7. (★★)(双选)如图4 - 14所示,下列有关电路的说法正确的是【CD】

A.当开关断开时,开关两端的电压为零
B.当开关断开时,电源两端的电压为零,电路中无电流
C.当开关闭合时,电荷的定向移动会形成电流
D.当开关闭合时,灯泡将电能转化为内能和光能

答案： CD

8. (★★)通常情况下,关于一段粗细均匀的镍铬合金丝的电阻,下列说法正确的是【B】
A.合金丝的电阻跟该合金丝的长度无关
B.合金丝的电阻跟该合金丝的横截面积有关
C.合金丝两端的电压越大,合金丝的电阻越小
D.通过合金丝的电流越小,合金丝的电阻越大

答案： B

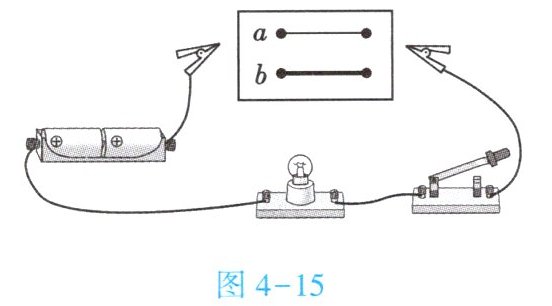

9. (★★)小明用如图4 - 15所示的器材“探究影响电阻大小的因素”,a、b为长度相同的镍铬合金丝,b比a的横截面积大。下列说法正确的是【B】

A.小灯泡越亮,表示接入的合金丝的电阻越大
B.利用此装置能探究导体电阻的大小和横截面积、长度的关系
C.利用此装置只能探究导体电阻的大小和横截面积的关系
D.为了准确比较两根合金丝的电阻,可在电路中串联一个电压表

答案： B

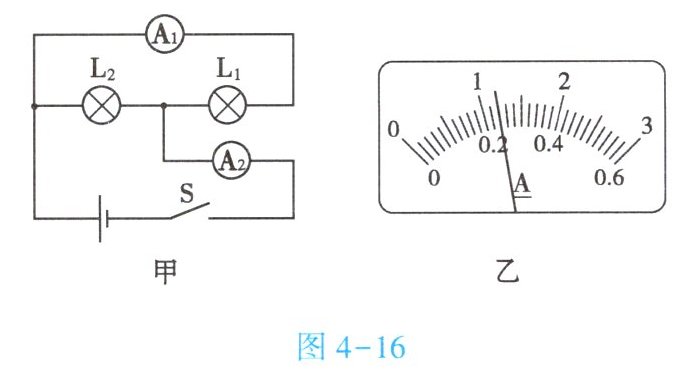

10. (★★)在如图4 - 16甲所示的电路图中,当闭合开关后,两个电流表的指针偏转情况均如图4 - 16乙所示,则灯泡$L_1$和$L_2$中的电流分别为【C】

A.1.2 A、0.22 A
B.0.22 A、0.98 A
C.0.24 A、0.96 A
D.0.24 A、1.2 A

答案： C

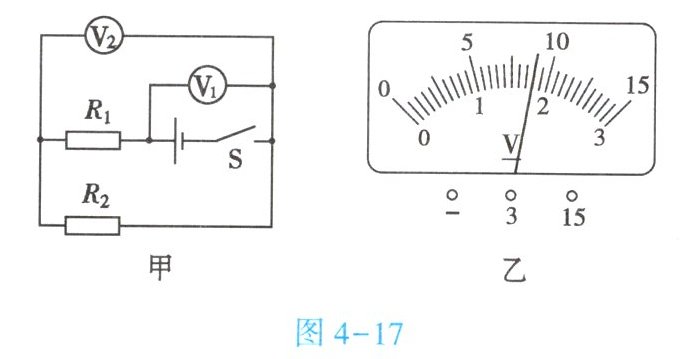

11. (★★★)在如图4 - 17甲所示的电路图中,电阻$R_1$和$R_2$串联。当闭合开关S后,两个电压表指针的偏转情况均如图4 - 17乙所示,则电阻$R_1$和$R_2$两端的电压分别为8V和2V。

答案： 串；8；2
