《2025年基础训练大象出版社九年级物理全一册教科版》

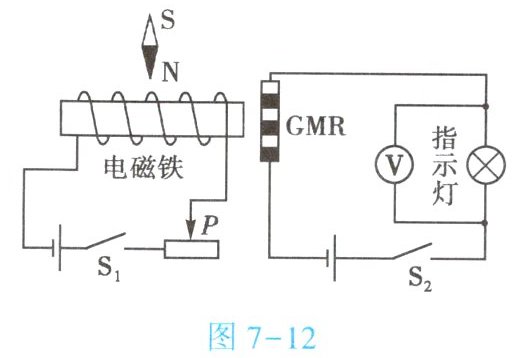

9. (★★)如图7-12所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关$S_1、$$S_2$时,下列说法正确的是【D】

A.电磁铁的右端为N极
B.小磁针将顺时针旋转
C.当滑片P向左移动时,电磁铁的磁性增强,指示灯变暗
D.当滑片P向右移动时,电磁铁的磁性减弱,电压表的示数减小

答案： D

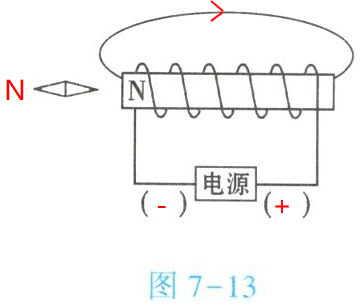

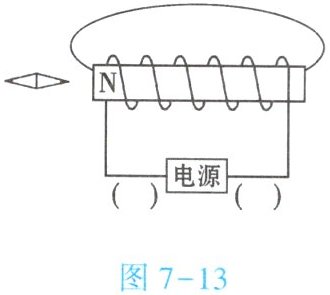

10. (★★)根据图7-13中通电螺线管的N极,标出磁感线的方向、小磁针的N极,并在括号内标出电源的正、负极。

答案：

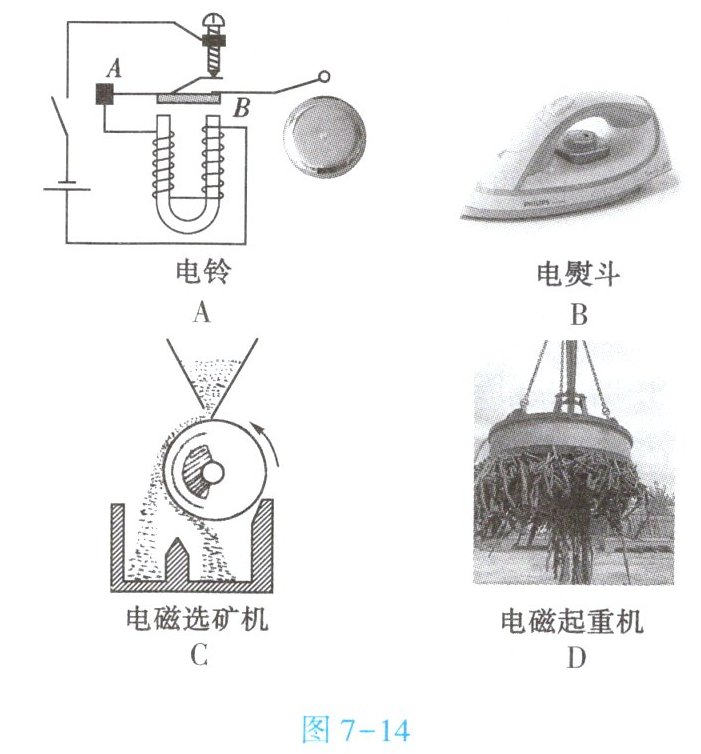

11. (★★)图7-14所示的设备或电器,其主要工作原理与电磁铁无关的是【B】

答案： B

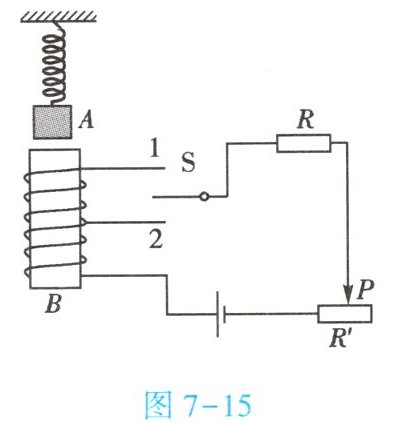

12. (★★)(双选)如图7-15所示,A是悬挂在弹簧下的铁块,B是螺线管的铁芯,S是转换开关(S接1时连入电路的线圈匝数多,S接2时连入电路的线圈匝数少),P是滑动变阻器的滑片。要使弹簧的长度变长,可采取的办法是【AC】

A.不改变滑片P的位置,S由2改接到1
B.S接1不变,将滑片P向右移动
C.S接1不变,将滑片P向左移动
D.S接1不变,滑片P的位置不变,将铁芯B抽出

答案： AC
