《2025年基础训练大象出版社九年级物理全一册教科版》

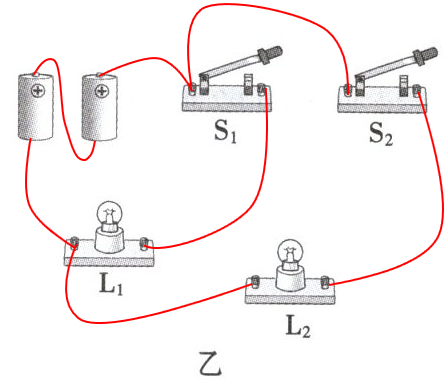

1. (★★) 请根据图 3W - 1 甲所示的电路图,连接图 3W - 1 乙所示的实物电路。

答案： 答题：
1.观察甲图电路图，灯L₁与L₂并联，S控制干路 。
2.从电源正极开始，用导线依次连接开关S两端。
3.从开关S一端引导线分两支，一支连接灯L₁，另一支连接灯L₂。
4.将灯L₁和L₂另一端连接在一起，再连接回电源负极。
（在实际连接实物图中完成上述连接操作）

2. (★★) 请根据图 3W - 2 甲所示的电路图,连接图 3W - 2 乙所示的实物电路。

答案： 根据甲图可知，电路为并联电路，开关$S_1$控制干路，开关$S_2$控制灯$L_2$。
从电源正极出发，先连接开关$S_1$，从$S_1$另一端分成两支，一支连接灯$L_1$后回到电源负极；另一支连接开关$S_2$和灯$L_2$，然后回到电源负极。
（此处本应有图，因条件限制无法画出，以文字描述代替）

3. (★★) 根据图 3W - 3 甲所示的电路图,连接图 3W - 3 乙所示的实物电路。

答案：

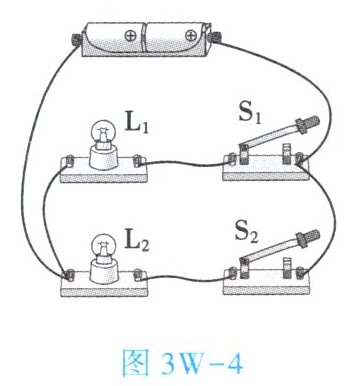

4. (★★) 根据图 3W - 4 中的实物电路,在虚线框内画出对应的电路图。

答案： 解题步骤：
识别电路中的元件及其连接方式。
灯泡$L_1$和灯泡$L_2$并联。
开关$S_1$控制灯泡$L_1$。
开关$S_2$控制灯泡$L_2$。
电源为两节电池串联。
根据实物图，画出对应的电路图：
画出一个电源符号，表示两节电池串联。
从电源正极出发，分成两条支路。
第一条支路：开关$S_1$与灯泡$L_1$串联。
第二条支路：开关$S_2$与灯泡$L_2$串联。
两条支路汇合后回到电源负极。
最终电路图如下：
（图略，描述如下）
电源正极 --- 开关$S_1$ --- 灯泡$L_1$ --- 电源负极
$\hspace{3cm} \mid$
电源正极 --- 开关$S_2$ --- 灯泡$L_2$ --- 电源负极
（在虚线框内画出上述电路图）
