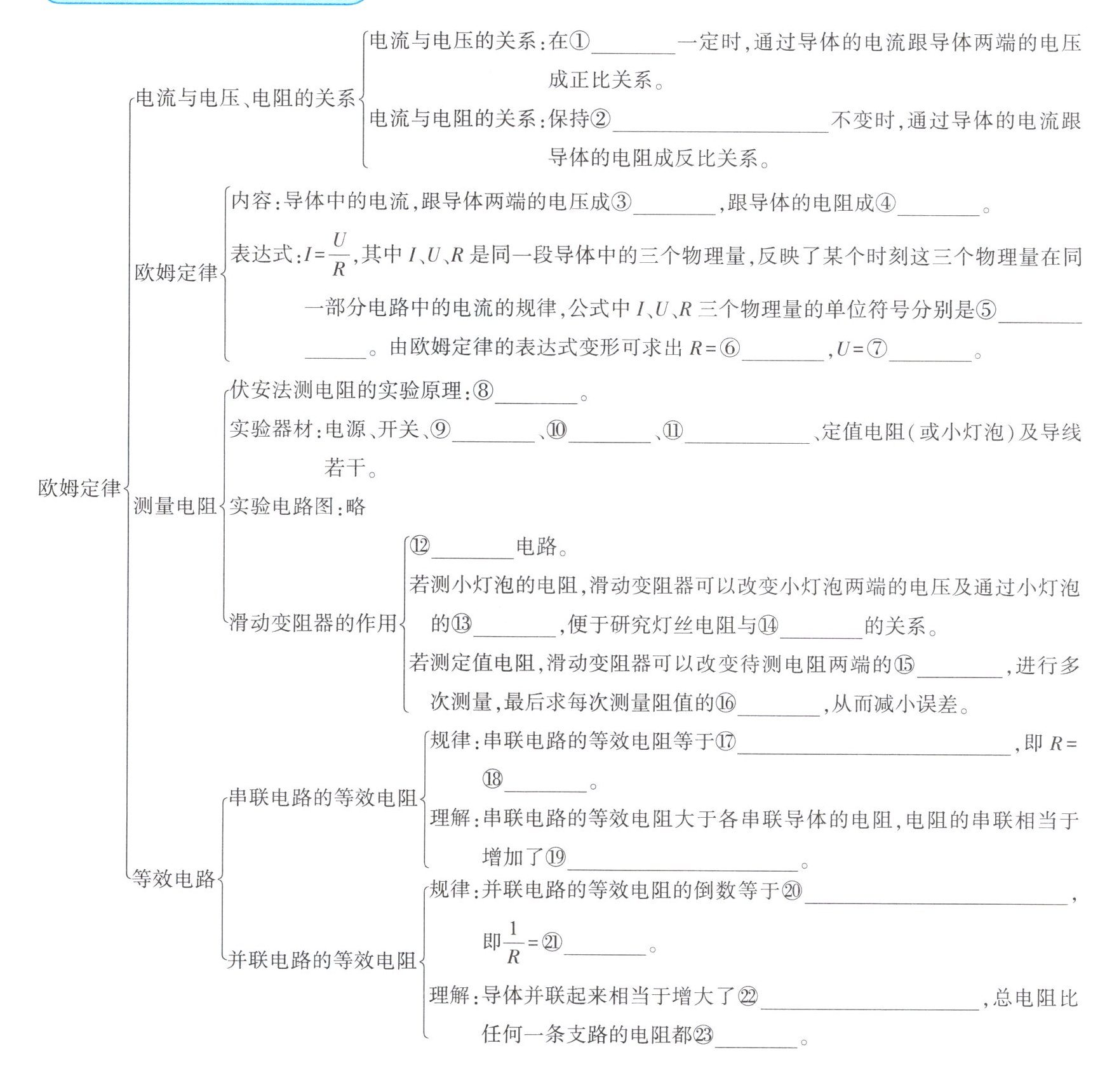

- 欧姆定律

电流与电压、电阻的关系
电流与电压的关系：在①电阻一定时,通过导体的电流跟导体两端的电压成正比关系。
电流与电阻的关系：保持②导体两端电压不变时,通过导体的电流跟导体的电阻成反比关系。
欧姆定律
内容：导体中的电流,跟导体两端的电压成③正比,跟导体的电阻成④反比。
表达式：$I= \frac{U}{R}$,其中$I$、$U$、$R$是同一段导体中的三个物理量,反映了某个时刻这三个物理量在同一部分电路中的电流的规律,公式中$I$、$U$、$R$三个物理量的单位符号分别是⑤A、V、Ω。由欧姆定律的表达式变形可求出$R= $⑥U/I,$U= $⑦IR。
测量电阻
伏安法测电阻的实验原理：⑧R=U/I。
实验器材：电源、开关、⑨电流表、⑩电压表、⑪滑动变阻器、定值电阻(或小灯泡)及导线若干。
实验电路图：略
滑动变阻器的作用
⑫保护电路。
若测小灯泡的电阻,滑动变阻器可以改变小灯泡两端的电压及通过小灯泡的⑬电流,便于研究灯丝电阻与⑭温度的关系。
若测定值电阻,滑动变阻器可以改变待测电阻两端的⑮电压,进行多次测量,最后求每次测量阻值的⑯平均值,从而减小误差。
等效电路
串联电路的等效电阻
规律：串联电路的等效电阻等于⑰各串联导体的电阻之和,即$R= $⑱R₁+R₂+…+Rn。
理解：串联电路的等效电阻大于各串联导体的电阻,电阻的串联相当于增加了⑲导体的长度。
并联电路的等效电阻
规律：并联电路的等效电阻的倒数等于⑳各并联导体的电阻的倒数之和,即$\frac{1}{R}= $㉑1/R₁+1/R₂+…+1/Rn。
理解：导体并联起来相当于增大了㉒导体的横截面积,总电阻比任何一条支路的电阻都㉓小。

答案： ①电阻；②导体两端电压；③正比；④反比；⑤A、V、Ω；⑥U/I；⑦IR；⑧R=U/I；⑨电流表；⑩电压表；⑪滑动变阻器；⑫保护；⑬电流；⑭温度；⑮电压；⑯平均值；⑰各串联导体的电阻之和；⑱R₁+R₂+…+Rn；⑲导体的长度；⑳各并联导体的电阻的倒数之和；㉑1/R₁+1/R₂+…+1/Rn；㉒导体的横截面积；㉓小。
