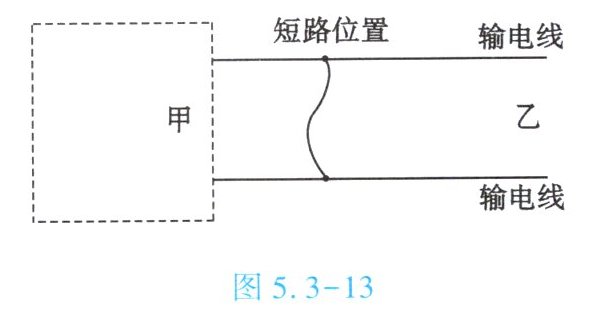

如图 5.3 - 13 所示,甲、乙两地相距$L$千米,输电线每千米的电阻是$R_{0}$,现输电线某处发生了短路,为了尽快确定短路位置,机智的检修员在甲地利用实验室常用的电学仪器,根据伏安法进行了检测。(其余部分电阻忽略不计)

(1) 请在图中虚线框内把检测需要的仪器与两条输电线连接起来,组成检测电路(所需仪器用元件符号表示)。
(2) 短路位置距甲地越远,电流表的示数______,电压表的示数______。(填“越大”“越小”或“不变”)
(3) 请根据电压表的示数$U$和电流表的示数$I$,推导出短路位置距甲地的距离$s$。
$ s = \frac{U}{2IR_0} $

答案： $ s = \frac{U}{2IR_0} $
