2. (★★★)在“探究电流与电阻的关系”实验中,小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻,电源电压恒为3V。

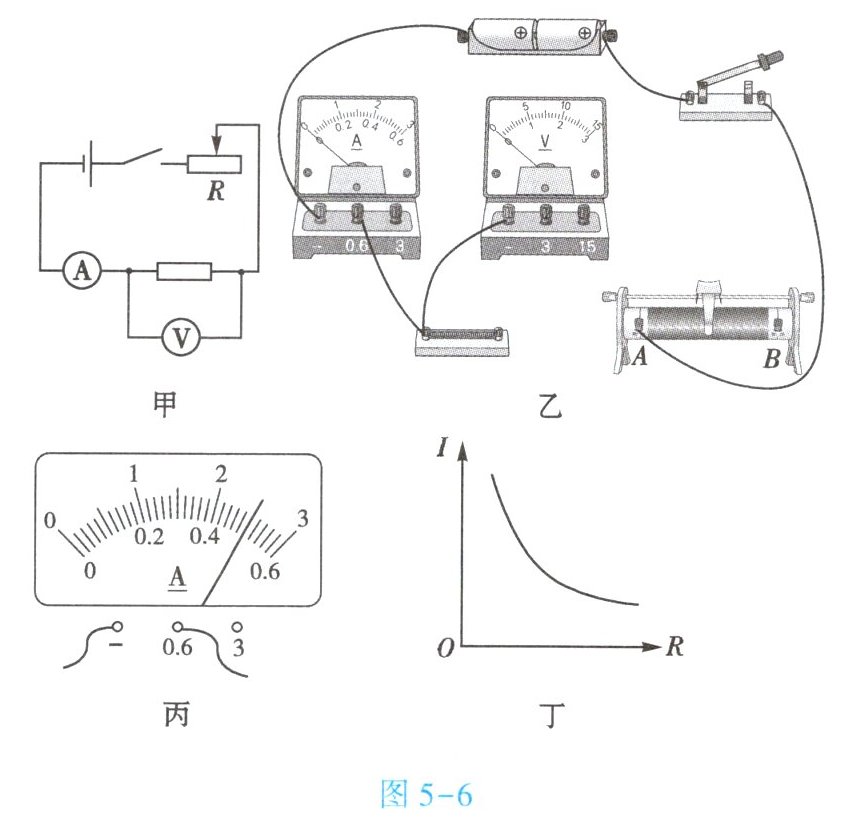

(1) 请按图5-6甲所示的电路图,将图5-6乙中的实物电路连接完整。

(2) 闭合开关试触时,发现电流表无示数,移动滑动变阻器的滑片,电压表的示数始终接近电源电压,造成这一现象的原因可能是______。
(3) 排除电路故障后,闭合开关,移动滑片,当选用4Ω的电阻时,电流表的示数如图5-6丙所示,为______A；以后每更换一个阻值更大的电阻后,闭合开关,应将滑动变阻器的滑片向______(填“A”或“B”)端移动,使电压表的示数______,同时记下对应的电流值。
(4) 根据实验数据,小强绘制出了如图5-6丁所示的$I-R$图像,由于此图线为曲线,小强认为不便直观判断$I与R$的定量关系,于是对图像中的坐标进行了巧妙变换,从而直观地判断出了$I与R$的关系。小强的改进方法是______。
(1) 如图乙所示，将滑动变阻器上方任一接线柱与电阻右接线柱相连，电压表“-”接线柱与电阻右接线柱相连，“3”接线柱与电阻左接线柱相连。
(2) 电阻$R$断路。
(3) 0.5；B；保持不变。
(4) 作出$I - \frac{1}{R}$图像。

答案：
(1) 如图乙所示，将滑动变阻器上方任一接线柱与电阻右接线柱相连，电压表“-”接线柱与电阻右接线柱相连，“3”接线柱与电阻左接线柱相连。
(2) 电阻$R$断路。
(3) 0.5；B；保持不变。
(4) 作出$I - \frac{1}{R}$图像。

3. (★★)有一种叫“满天星”的节日彩灯,由110只相同的小灯泡串联,将它们接在220V的家庭电路中,每只小灯泡两端的电压为2V。若每只小灯泡的电阻为8Ω,则通过第一只小灯泡的电流为0.25A。

答案： 答题卡：
1. 求每只小灯泡两端电压：
根据串联电路电压特点$U = U_1+U_2+\cdots+U_n$，在串联电路中总电压等于各部分电压之和，且$n$个相同灯泡串联，每个灯泡电压$U_0=\frac{U}{n}$，已知$U = 220V$，$n = 110$，则$U_0=\frac{220}{110}=2V$。
2. 求通过第一只小灯泡的电流：
根据欧姆定律$I=\frac{U}{R}$，已知$U_0 = 2V$，$R = 8\Omega$，则$I=\frac{2}{8}=0.25A$。
故答案为：$2$；$0.25$。

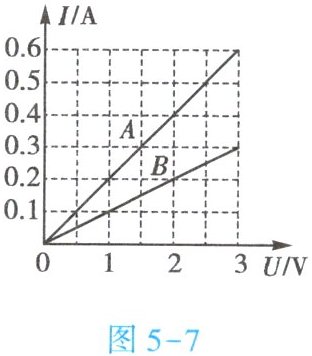

4. (★★★)如图5-7所示是电阻$A和B的I-U$图像。若将$A$、$B$串联接入某电源两端,则闭合开关后,它们两端的电压$U_A$、$U_B$之比是1:2；若将$A$、$B$并联接入该电源两端,闭合开关后,测得干路电流为0.6A,则电源电压为2V。

答案： 1. 由I-U图像可知，电阻A的阻值：$R_{A}=\frac{U_{A}}{I_{A}}=\frac{3V}{0.6A}=5\Omega$（或$\frac{1V}{0.2A}=5\Omega$）；电阻B的阻值：$R_{B}=\frac{U_{B}}{I_{B}}=\frac{3V}{0.3A}=10\Omega$（或$\frac{2V}{0.2A}=10\Omega$）。串联电路中电流相等，由$U=IR$得$U_{A}:U_{B}=R_{A}:R_{B}=5\Omega:10\Omega=1:2$。
2. 并联电路中各支路电压等于电源电压$U$，干路电流$I=I_{A}+I_{B}$。由$I=\frac{U}{R}$得$I=\frac{U}{R_{A}}+\frac{U}{R_{B}}$，即$0.6A=\frac{U}{5\Omega}+\frac{U}{10\Omega}$，解得$U=2V$。
1:2；2
