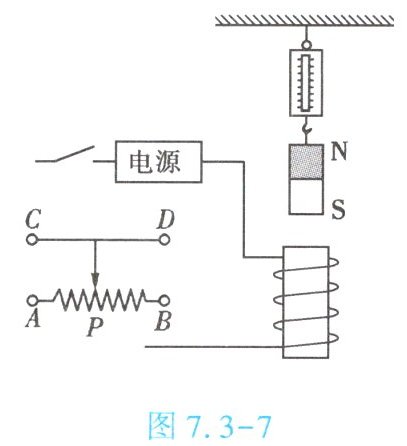

5. (★★)(双选)如图 7.3 - 7 所示,弹簧测力计下吊一条形磁体,闭合开关后,弹簧测力计的示数减小。当滑动变阻器的滑片 $ P $ 向右移动时,弹簧测力计的示数进一步减小,则电源的极性和滑动变阻器应接入的接线柱是【BC】

A.电源左端为正极
B.电源右端为正极
C.接线柱应接 $ B $、$ D $
D.接线柱应接 $ A $、$ C $

答案： BC

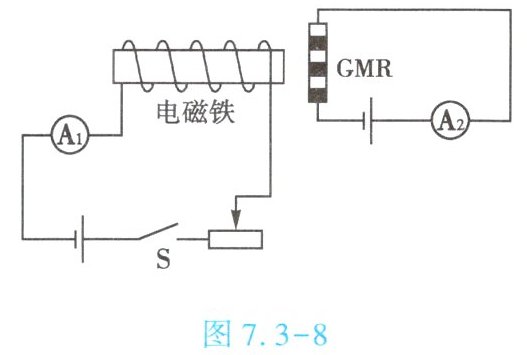

6. (★★)巨磁电阻($ GMR $)在磁场中,电阻会随着磁场的增大而急剧减小,用 $ GMR $ 组成的电路图如图 7.3 - 8 所示,开关 $ S $ 断开,电流表 $ A_{2} $ 有示数,电源电压恒定,则【D】

A.开关 $ S $ 闭合时,$ A_{2} $ 示数减小
B.开关 $ S $ 闭合时,$ A_{2} $ 示数不变
C.$ A_{1} $ 示数减小时,$ A_{2} $ 示数不变
D.$ A_{1} $ 示数增大时,$ A_{2} $ 示数增大

答案： D

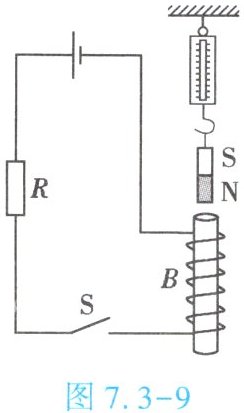

7. (★★)(双选)如图 7.3 - 9 所示,电源电压不变,$ R $ 为定值电阻,弹簧测力计下端挂一条形磁体,且与螺线管 $ B $ 在同一竖直线上。将开关 $ S $ 闭合,条形磁体静止时,弹簧测力计的示数为 $ F $,则【BC】

A.在螺线管中插入铜棒后,弹簧测力计的示数增大
B.在螺线管中插入铁棒后,弹簧测力计的示数减小
C.只改变电流的方向,弹簧测力计的示数增大
D.只减小线圈的匝数,弹簧测力计的示数减小

答案： BC

8. (★★)小明要探究电磁铁的磁性强弱跟什么因素有关,现有线圈匝数分别为 50 匝和 100 匝的外形相同的电磁铁,他先后将这两个电磁铁接入如图 7.3 - 10 所示的电路中,闭合开关 $ S $ 后用电磁铁吸引大头针,并移动滑动变阻器的滑片 $ P $,多次实验,记录的数据如下表。

| | 50 匝的电磁铁 | 100 匝的电磁铁 |
|实验次数|1|2|3|4|5|6|
|电流表示数/A|0.8|1.2|1.5|0.8|1.2|2.0|
|吸引大头针的最多数目/枚|5|8|10|10|16|25|
(1) 实验中小明是通过电磁铁吸引大头针的最多数目来判定其磁性强弱的。
(2) 分析第 1、2、3 次的实验数据,会发现线圈匝数相同时,通过电磁铁的电流越大,电磁铁的磁性越强。
(3) 分析第1、4（或2、5）次的实验数据,会发现电流相同时,线圈匝数越多,电磁铁的磁性越强。

答案：
(1)吸引大头针的最多数目
(2)线圈匝数；电流越大
(3)1、4（或2、5）；电流；越多
