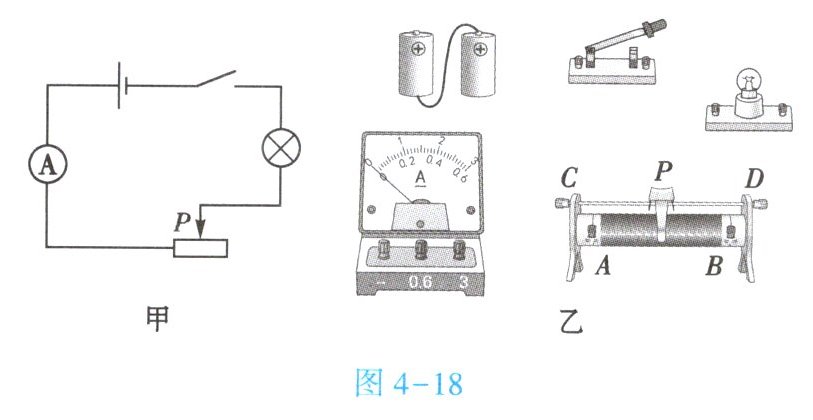

12. (★★)某小组同学做“探究用滑动变阻器改变电流”的实验,电路如图4 - 18甲所示。

(1) 闭合开关前应移动滑片P,使滑动变阻器连入电路中的电阻最大。闭合开关后,要想让灯泡更亮些,则应将滑片P向左移动。
(2) 若实验中电流不超过0.6 A,请用笔画线代替导线将图4 - 18乙所示的实物电路连接起来。
将电流表0.6A接线柱与滑动变阻器A（或C）接线柱相连，滑动变阻器B（或D）接线柱与灯泡右接线柱相连。
(3) 开始实验后,小明同学发现无论怎样移动滑片P,灯泡的亮度都不发生变化,而且一直很暗,这可能是滑动变阻器同时接了下面两个接线柱；小华同学发现无论怎样移动滑片P,灯泡一直很亮,这可能是滑动变阻器同时接了上面两个接线柱；小军同学缓慢移动滑片P时,看到灯泡忽亮又忽灭,这可能是滑动变阻器的滑片与电阻线圈接触不良。

答案：
(1) 最大；左。
(2) 将电流表$0.6A$接线柱与滑动变阻器$A$（或$C$）接线柱相连，滑动变阻器$B$（或$D$）接线柱与灯泡右接线柱相连。
(3) 滑动变阻器同时接了下面两个接线柱；滑动变阻器同时接了上面两个接线柱；滑动变阻器的滑片与电阻线圈接触不良。
