《2025年基础训练大象出版社九年级物理全一册教科版》

请同学们预习本节课教材内容,完成下表。
|本节要点|预习导航|
|电路的组成|①电路由电源、用电器、开关和导线组成。
②电池提供能量,物理学中将电池这类提供电能的装置,叫作电源。
③灯泡消耗电能,将电能转化成光能和内能,是用电器。|
|通路、开路和短路|①接通的电路叫作通路；断开的电路叫作开路；电源两极不经过用电器直接连通的电路叫作短路。
②电路发生短路时,会烧毁电源,甚至引起火灾,因此一定要避免短路。|
|电路图|用符号表示电路中的元件,把这些符号用代表导线的直线连接起来的电路叫作电路图。|

答案： |本节要点|预习导航|
|电路的组成|①电源、用电器、开关、导线。②电源。③光能和内能。|
|通路、开路和短路|①通路；开路；电源两极不经过用电器直接连通。②电源，火灾。|
|电路图|符号，直线。|

1. (★★)电池是电路中电能的来源,在电路中叫作电源,灯泡消耗______电能,并使之转化成______光能和______热（内）能,灯泡在电路中叫作______用电器。

答案： 电源，电能，光，热（内），用电器。

2. (★★)(双选)下列关于电源和电流的说法正确的是【AC】
A.电源是提供电能的装置
B.负电荷定向运动不能形成电流
C.在电源外部,闭合电路中的电流从电源正极流向负极
D.金属导电时,自由电子定向移动的方向和电流的方向相同

答案： AC

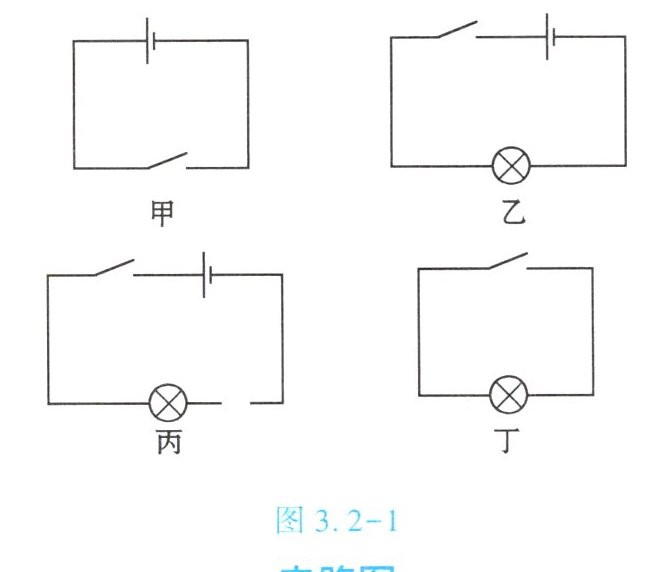

3. (★★)如图3.2-1所示的电路图中,闭合开关后,属于开路的是图丁；属于短路的是图甲；电路不完整,不能工作的是图丙；灯泡能发光的是图乙。

答案： 丁；甲；丙；乙

4. (★★)如图3.2-2所示是家用手电筒的示意图。请根据手电筒的结构示意图,在虚线框内画出电路图。

答案： 手电筒电路为由电源（两节电池）、开关（按键）、灯泡组成的简单串联电路，塑料外壳起保护和支撑作用。其电路图如下：
从电源（两节电池串联）正极出发，依次连接开关、灯泡，回到电源负极。
用符号表示：电池组（两节串联）用“- ‖ -”表示，开关用“┏━”表示，灯泡用“○☉”表示，导线用直线连接各元件。
具体电路图：
┌───────┐
│ 电池组（- ‖ -）│
└───────┘
│
└─[开关]─┐
│
└─[灯泡]─┘
│
└───────┘（回到电池负极）
（用标准电路符号绘制，电池组、开关、灯泡串联）
