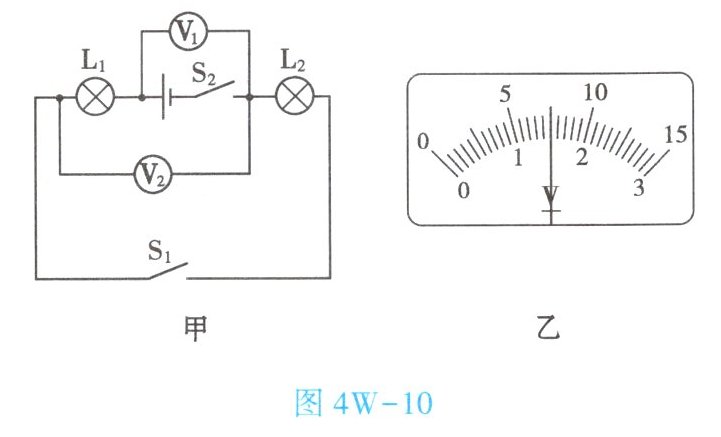

10. (★★★)如图4W-10甲所示的电路图中,当闭合开关$S_1$和$S_2$后,两个电压表的指针偏转均如图4W-10乙所示,则灯泡$L_1$和$L_2$两端的电压分别为1.5V和_________6V。若断开开关$S_1,$则灯泡$L_1$_________不能(填“不能”或“仍能”)发光,电压表$V_2$的示数将_________变大(填“变大”“变小”或“不变”)。

答案： 1.5；6；不能；变大

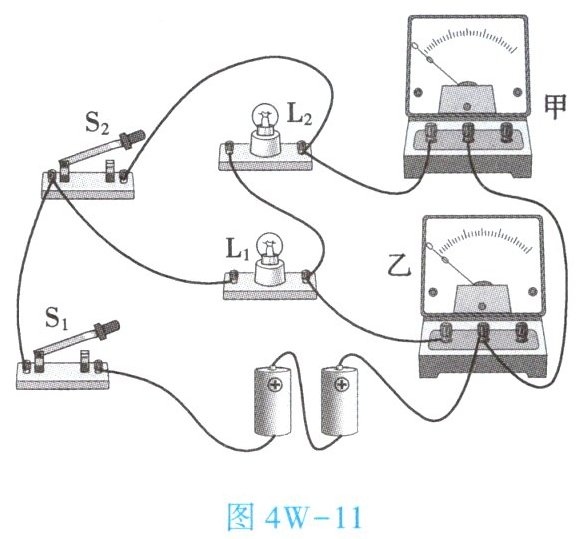

11. (★★★)如图4W-11所示,实物电路由电源,开关$S_1、$$S_2,$两只小灯泡$L_1、$$L_2,$甲、乙两个电表(电流表或电压表)组成。下列根据现象对甲、乙两个电表的判断,正确的是【B】

A.闭合$S_1,$断开$S_2,$若只有$L_1$发光,则甲、乙都是电压表
B.闭合$S_1、$$S_2,$若$L_1、$$L_2$均发光,则甲是电压表,乙是电流表
C.闭合$S_1、$$S_2,$若$L_1、$$L_2$均发光,则甲、乙都是电流表
D.闭合$S_1,$断开$S_2,$若只有$L_1$发光,则甲是电流表,乙是电压表

答案： B
