《2025年基础训练大象出版社九年级物理全一册教科版》

1. (★★)将一根导线平行地拉到静止小磁针的上方,如图 7.2 - 4 所示,当通有电流时,小磁针的 N 极向外偏转。若电流方向改变时,小磁针的 N 极将【A】

A.向里偏转
B.静止不动
C.向外偏转
D.不能确定

答案： A

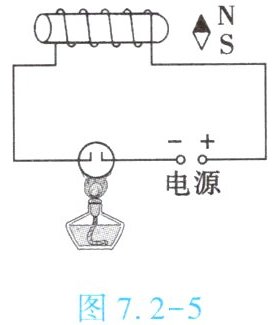

2. (★★)如图 7.2 - 5 所示的实验装置中,玻璃珠内的导线是分开的,小磁针处于静止状。当用酒精灯把玻璃珠加热到红炽状态时,发现小磁针发生了偏转。根据以上现象可知：当把玻璃珠加热到红炽状态时,玻璃珠变成了导体,此时小磁针的N极将向螺线管方向偏转；小磁针和螺线管间的相互作用是通过磁场发生的。

答案： 导；N；磁场

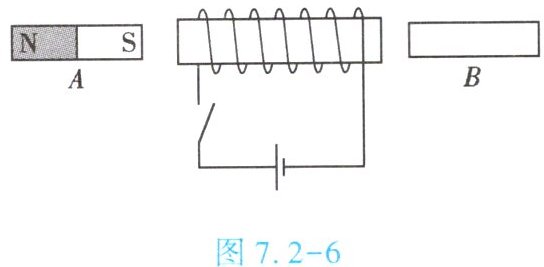

3. (★★)如图 7.2 - 6 所示,将条形磁体 A 放在通电螺线管的左侧,右侧放软铁棒 B,闭合开关,观察到的现象是【D】

A.A、B 都被吸引
B.A 被吸引,B 被排斥
C.A、B 都被排斥
D.A 被排斥,B 被吸引

答案： D

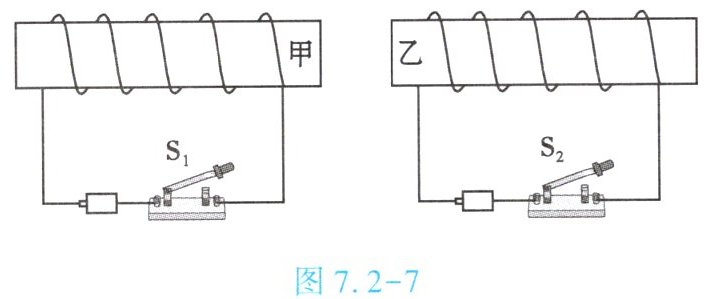

4. (★★)如图 7.2 - 7 所示,甲、乙为两个靠得很近的螺线管,开关 $ S_1 $、$ S_2 $ 同时闭合,通电后的两个螺线管相互作用的情况是【B】

A.相互间无作用力,故静止不动
B.互相排斥
C.互相吸引
D.不能确定

答案： B

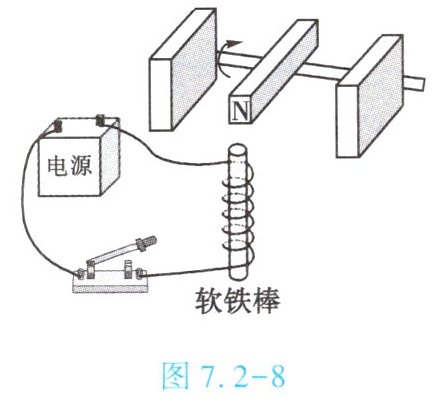

5. (★★)如图 7.2 - 8 所示是一种电磁仪表的部分装置,闭合开关后,磁铁 N 极向上转动(箭头所示),则通电线圈上端为N(填“S”或“N”)极,电源右端为正(填“正”或“负”)极。

答案： N，正

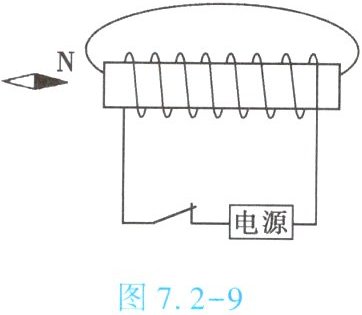

6. (★★)如图 7.2 - 9 所示,根据闭合开关后小磁针 N 极静止时的指向,标出电源的正极,并用箭头标出磁感线的方向。

答案： 1. 小磁针N极向左，说明其所在位置磁场方向向左，螺线管外部磁感线从N极出发回到S极，故螺线管右端为N极，左端为S极。
2. 根据安培定则，右手握住螺线管，大拇指指向N极（右端），四指指向电流方向，可知电流从螺线管左端流入、右端流出。
3. 电流从电源正极流出，故电源左端为正极。
4. 磁感线方向：螺线管外部从N极（右端）向左回到S极（左端），箭头向左。
电源正极：左端；磁感线方向：向左（在螺线管外部标注箭头指向左）。
