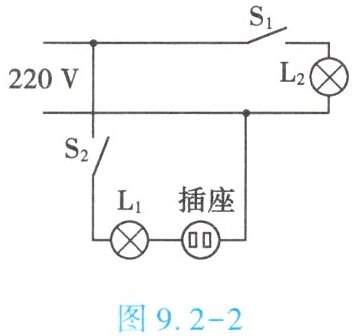

2. (★★★)某同学想把两盏“220 V 60 W”的电灯和一个插座接入家庭电路中,他设计的电路图如图 9.2 - 2 所示。若闭合开关$ S_1$和$ S_2,$下列现象会出现的是【C】

A.两盏灯同时烧坏
B.两盏灯正常发光
C.只有$ L_2$正常发光
D.在插座上插上一盏“220 V 30 W”的台灯,台灯能正常发光
]

答案： C

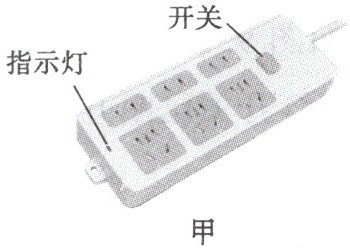

3. (★★★)如图 9.2 - 3 甲所示是插线板,请将图 9.2 - 3 乙的内部部分电路连接完整。要求：在开关断开时,插线板上的指示灯不发光,插孔不能提供工作电压；在开关闭合时,指示灯发光,插孔可提供工作电压；若指示灯损坏,开关闭合时插孔也能提供工作电压。
]

答案： 根据家庭电路连接规则及题目要求，电路连接如下：
1. 火线进线连接开关的一端；
2. 开关的另一端分别连接指示灯的一端和插座的火线接线柱；
3. 零线进线连接指示灯的另一端和插座的零线接线柱。
（说明：指示灯与插座并联，开关在干路控制火线，确保开关断开时电路无电压，闭合时两者均工作，指示灯损坏不影响插座。）
电路连接示意图（文字描述对应连线）：火线→开关→{指示灯一端，插座火线端}；零线→{指示灯另一端，插座零线端}。

4. (★★)居民楼电路中,当电流过大时空气开关自动断开,切断电路,俗称跳闸；为了避免人不小心接触火线,电流经人体流入大地时发生触电事故,会装上漏电保护器,对人体起到保护作用。

答案： 空气开关；漏电保护器

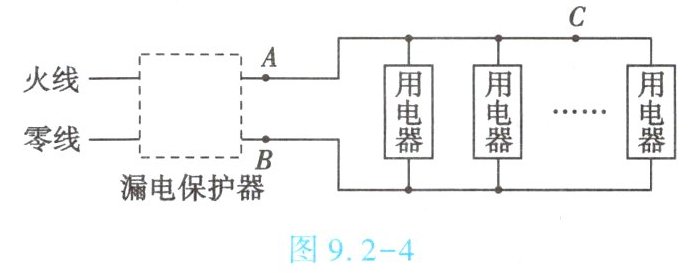

5. (★★)如图 9.2 - 4 所示是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中 A、B 两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中 C 处不慎触电时,漏电保护器会(填“会”或“不会”)切断电路。若人体电阻为 10 kΩ,则触电时通过人体的电流为22000μA。
]

答案： 会；22000

6. (★★)小琴家进户线上装有空气开关,当家庭电路中的总电流大于空气开关的额定电流时,空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是【C】
A.63 mA
B.630 mA
C.63 A
D.630 A

答案： C
