《2025年基础训练大象出版社九年级物理全一册教科版》

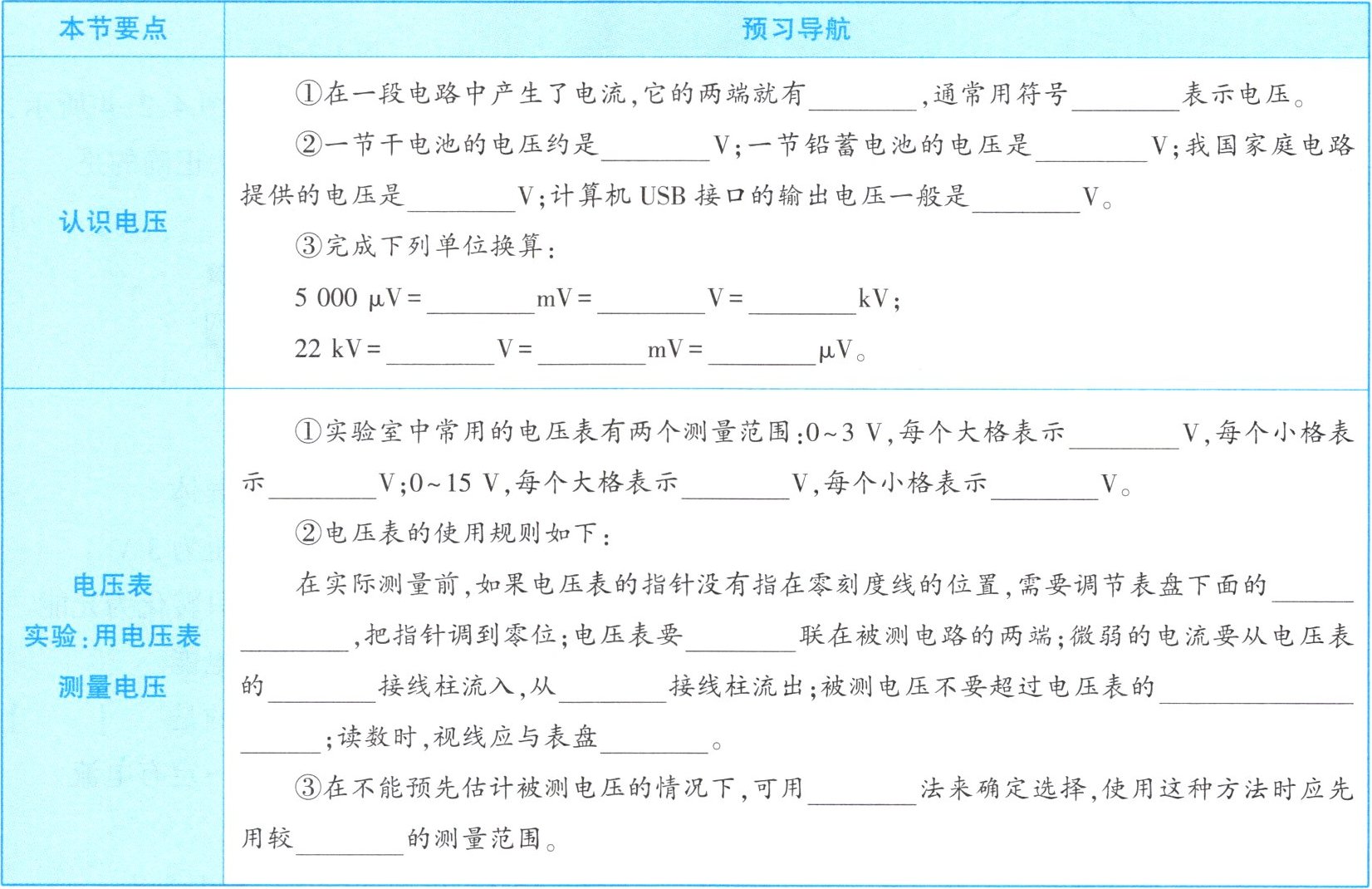

请同学们预习本节课教材内容,完成下表。

|本节要点|预习导航|
|认识电压|①在一段电路中产生了电流,它的两端就有电压,通常用符号U表示电压。
②一节干电池的电压约是1.5V；一节铅蓄电池的电压是2V；我国家庭电路提供的电压是220V；计算机 USB 接口的输出电压一般是5V。
③完成下列单位换算：
5000μV = 5mV = 0.005V = 5×10⁻⁶kV；
22kV = 2.2×10⁴V = 2.2×10⁷mV = 2.2×10¹⁰μV。|
|电压表实验：用电压表测量电压|①实验室中常用的电压表有两个测量范围：0~3V,每个大格表示1V,每个小格表示0.1V；0~15V,每个大格表示5V,每个小格表示0.5V。
②电压表的使用规则如下：
在实际测量前,如果电压表的指针没有指在零刻度线的位置,需要调节表盘下面的调零旋钮,把指针调到零位；电压表要并联在被测电路的两端；微弱的电流要从电压表的正接线柱流入,从负接线柱流出；被测电压不要超过电压表的量程；读数时,视线应与表盘垂直。
③在不能预先估计被测电压的情况下,可用试触法来确定选择,使用这种方法时应先用较大的测量范围。|

答案： 认识电压：①电压；U；②1.5；2；220；5；③5；0.005；5×10⁻⁶；2.2×10⁴；2.2×10⁷；2.2×10¹⁰。
电压表实验：①1；0.1；5；0.5；②调零旋钮；并；正；负；量程；垂直；③试触；大。

1. (★★)完成下面的单位换算：
(1)0.5V = $5×10^{-4}$kV；
$(2)2.5×10^4μV = 25mV；(3)0.16V = 160mV；$(4)5×10^5μV = $5×10^{-4}$kV。

答案：
(1)$5×10^{-4}$；
(2)$25$；
(3)$160$；
(4)$5×10^{-4}$。

2. (★★)工作和生活中,手机已成为人们常用的工具。智能手机的电池电压最接近【A】
A.4V
B.1.5V
C.220V
D.110V

答案： A

3. (★★)电压表使用规则：
(1)电压表应与被测用电器并联。
(2)电压表的“+”接线柱靠近电源的正极,“-”接线柱靠近电源的负极。
(3)被测电压不超过电压表的量程。

答案：
(1)并联；
(2)正极；“-”接线柱；
(3)量程
