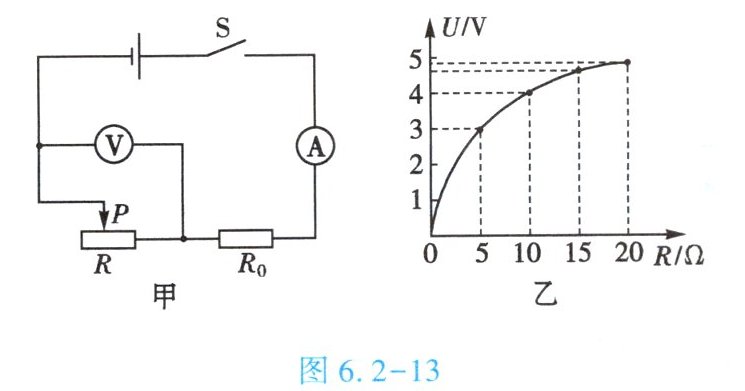

8. (★★★)如图 6.2 - 13 甲所示的电路图中,电源电压不变,$ R_0 $ 为定值电阻,$ R $ 为滑动变阻器。闭合开关 $ S $,滑片 $ P $ 从一端移到另一端的过程中,电压表的示数随滑动变阻器连入电路的阻值变化的关系如图 6.2 - 13 乙所示。下列说法正确的是【ACD】


A.滑片从最左端向最右端移动的过程中,电流表的示数变小
B.滑片移动的过程中,电压表与电流表的示数之比不变
C.电源电压为 6 V
D.电路消耗的最大电功率为 3.6 W

答案： ACD

在项目化学习中,科技小组的同学给旧电吹风加装两根塑料管改装成湿鞋烘干器,如图 6.2 - 14 甲所示,可实现冷风吹干和热风烘干两种功能。其内部电路是由一个发热电阻( )、一个电动机( )和两个开关组成的并联电路。发热电阻正常工作时的电功率为 440 W,且不能单独工作出现“干烧”现象。请你帮助他们解决下列问题：
(1)在图 6.2 - 14 乙中的虚线框内画出烘干器内部的电路图。
(2)使用时发现温度过高,存在安全隐患,想要把发热电阻的电功率减小到原来的一半,需要用一个______Ω 的电阻替换原发热电阻。

答案：

(1)

(2) 原发热电阻的阻值：$R = \frac{U^2}{P} = \frac{(220\ V)^2}{440\ W} = 110\ \Omega$

要使电功率减小到原来的一半，即$P' = 220\ W$，此时电阻的阻值：$R' = \frac{U^2}{P'} = \frac{(220\ V)^2}{220\ W} = 220\ \Omega$

需要用一个$220\ \Omega$的电阻替换原发热电阻。

答案：

(2) $220$
