《2025年基础训练大象出版社九年级物理全一册教科版》

请同学们预习本节课教材内容,完成下表。
|本节要点|预习导航|
|串联电路|①任何用电器只有和电源形成一个闭合回路,才能正常工作。简单的连接方式是把电路元件逐个按顺序顺次连接起来接入电路,这样连接成的电路叫作串联电路。
②串联电路中电流有一条通路。只要有一个地方发生开路,电路中就没有电流,开关的作用和它的位置无关,总是同时控制着连入电路里的全部用电器。|
|并联电路|①各用电器都在各自独立的分支上,电流有多条通路。两个或两个以上的电路元件并列接在电路两点间,由这种方式连接的电路叫作并联电路。
②并联电路中,没有出现分支的部分叫作干路,各个分支叫作支路。|
|集成电路|随着现代电子技术的飞速发展,科学家们已经能在很小的单晶片上构接数千万个电子元件,这种电路称作集成电路。|

答案： |本节要点|预习导航|
|串联电路|①闭合回路，顺次。②一，无关。|
|并联电路|①多，并联。②干路，支路。|
|集成电路|集成电路。|

1. (★★)串联电路和并联电路都是最基本的电路,它们的实际应用非常普遍。教室里安装了多盏电灯,控制这些电灯的开关与它们是串联的。

答案： 串

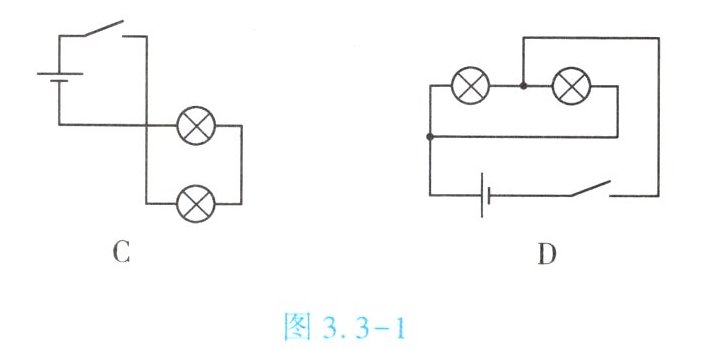

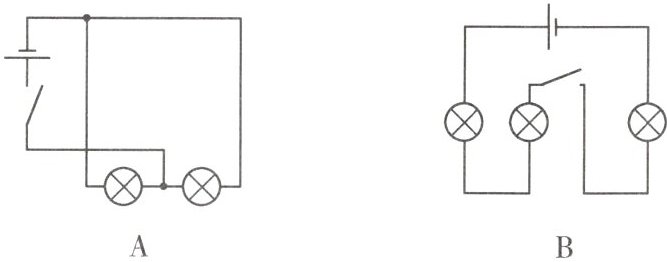

2. (★★)(双选)如图 3.3 - 1 所示的电路图中,属于串联电路的是【 】

答案： （根据实际电路图确定的正确选项，如AB等，此处因无图无法给出准确答案，实际解题时需结合具体电路图判断）

3. (★★)下列说法不正确的是【C】


A.串联电路中电流只有一条通路

B.串联电路中只要有一个地方发生开路,电路中就没有电流
C.串联电路中开关的作用与它在电路中的位置有关
D.串联电路中开关同时控制连入电路中的全部用电器

答案： C
