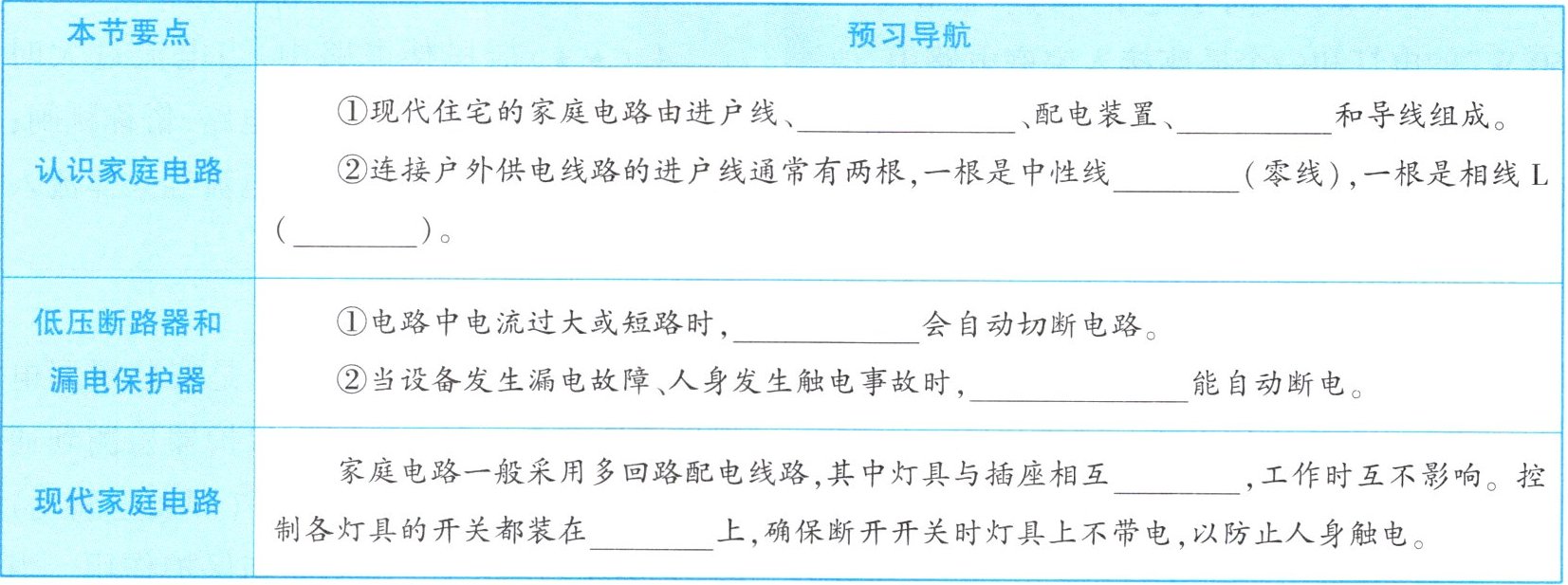

请同学们预习本节课教材内容,完成下表。

|本节要点|预习导航|
|认识家庭电路|①现代住宅的家庭电路由进户线、电能表、配电装置、用电器和导线组成。
②连接户外供电线路的进户线通常有两根,一根是中性线N(零线),一根是相线 L(火线)。|
|低压断路器和漏电保护器|①电路中电流过大或短路时,低压断路器会自动切断电路。
②当设备发生漏电故障、人身发生触电事故时,漏电保护器能自动断电。|
|现代家庭电路|家庭电路一般采用多回路配电线路,其中灯具与插座相互并联,工作时互不影响。控制各灯具的开关都装在火线上,确保断开开关时灯具上不带电,以防止人身触电。|

答案： 认识家庭电路：①电能表，用电器；②N，火线
低压断路器和漏电保护器：①低压断路器；②漏电保护器
现代家庭电路：并联，火线

1. (★★)从进户线开始,室内电路组成的顺序依次是【A】
A.电能表、出线总开关、配电箱、电灯
B.出线总开关、电能表、配电箱、电灯
C.电能表、配电箱、电灯、出线总开关
D.出线总开关、配电箱、电能表、电灯

答案： A

2. (★★)中性线与大地之间的电压为0V,相线与中性线间的电压是220V。

答案： 0V ；220V

3. (★★)现代家庭电路中的空气开关和漏电保护器可以在电路过载、短路、漏电时,准确、迅速地切断电源,起到保护作用。

答案： 切断

4. (★★)家庭电路中,导线绝缘皮容易破损或老化,裸露的导线相接触会发生短路,这时电路中的空气开关(填“漏电保护器”或“空气开关”)会“跳闸”保护电路。

答案： 短路，空气开关

5. (★★)家庭电路中,电灯与控制该灯的开关是串联的,电灯和空调器、电冰箱是并联的。

答案： 串；并

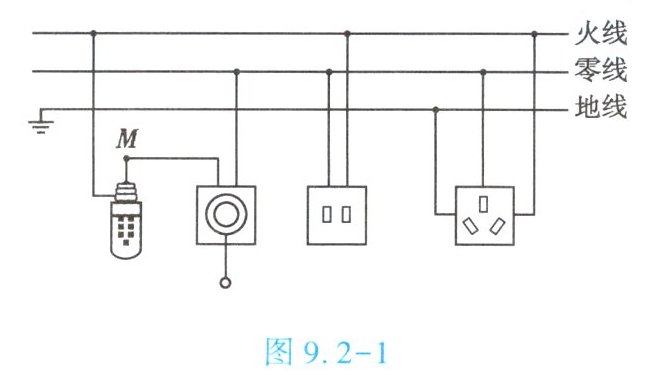

1. (★★)如图 9.2 - 1 所示是某同学设计的家庭电路,电灯开关已断开。下列说法正确的是【B】

A.LED 灯和两孔插座是串联的
B.试电笔接触 M 点,氖管发光
C.开关和三孔插座的连接都是正确的
D.试电笔插入两孔插座的左孔,氖管发光
]

答案： B
