《2025年基础训练大象出版社九年级物理全一册教科版》

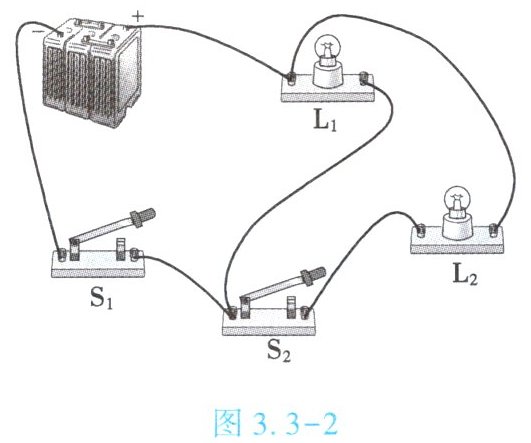

4. (★★)如图 3.3 - 2 所示的电路图中,灯泡 $ L_1 $ 和灯泡 $ L_2 $ 组成并联电路,其中开关 $ S_1 $ 能控制灯泡L₁、L₂,开关 $ S_2 $ 只能控制灯泡L₁。

答案： 并联；L₁、L₂；L₁

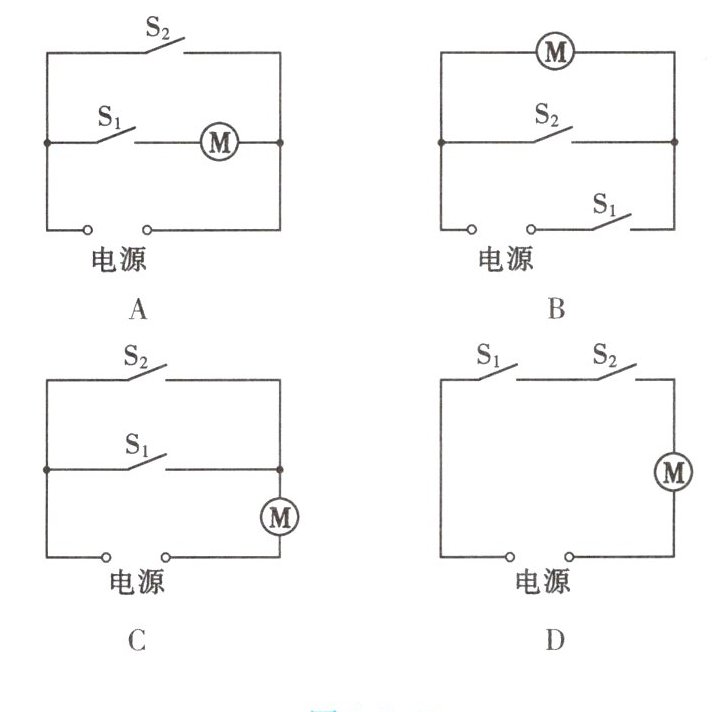

5. (★★)某品牌滚筒洗衣机,筒门处有开关 $ S_1 $,筒门关闭时 $ S_1 $ 闭合,筒门打开时 $ S_1 $ 断开；筒门开关 $ S_1 $ 和控制开关 $ S_2 $ 必须同时闭合时洗衣机才能正常工作。图 3.3 - 3 中符合要求的电路模型是【D】

答案： D

6. (★)从音乐贺卡到手机,从计算机到宇宙飞船,集成电路已成为电子信息技术的基础。但是,不论集成电路如何复杂、如何神秘,串联、并联电路都是构成复杂电路的基本单元。

答案： 串联、并联

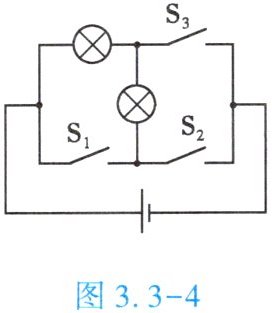

7. (★★)如图 3.3 - 4 所示的电路图中,要使两灯泡串联,应闭合开关$S_2$；要使两灯泡并联,应闭合开关$S_1$，$S_3$。

答案： 应闭合开关 $S_2$；应闭合开关 $S_1$，$S_3$。

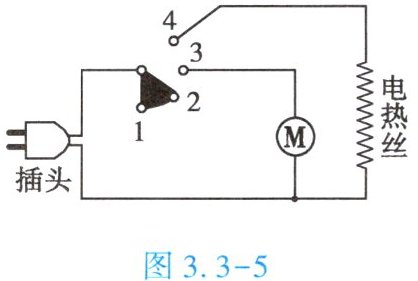

8. (★★★)如图 3.3 - 5 所示是理发用电吹风的电路图。电热丝产生热,电风扇中的电动机带动叶片旋转用来吹风。在这一电路中,转柄开关位于1位置时吹冷风,位于2位置时吹热风,位于3位置时停止工作。

答案： 1；2；3

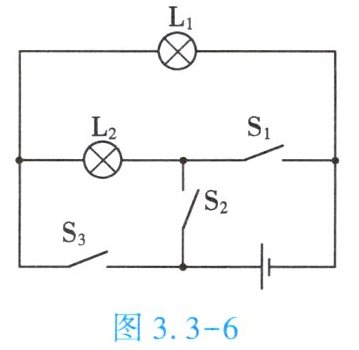

1. (★★)如图 3.3 - 6 所示的电路图中,只闭合开关 $ S_2 $,灯泡 $ L_1 $、$ L_2 $串联；若同时闭合开关 $ S_1 $ 与 $ S_2 $,电路的状态是短路。

答案： 串；短路

2. (★★)将多个小彩灯直接串联在一起接在电源上可以作为节日彩灯,这种连接方式存在的缺点是一个彩灯损坏，其余彩灯均不亮。为了改正该缺点,你的改进方法是将每个小彩灯两端并联一个高阻值电阻。

答案： 一个彩灯损坏，其余彩灯均不亮；将每个小彩灯两端并联一个高阻值电阻。
