《2025年基础训练大象出版社九年级物理全一册教科版》

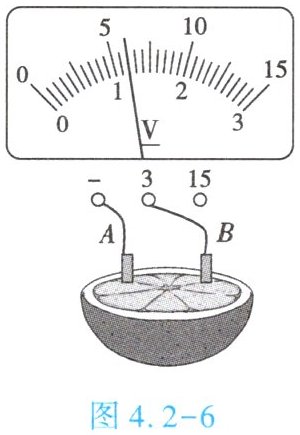

6. (★★)将 A、B 两个金属片插入柠檬制成“水果电池”,用电压表测量水果电池的电压,如图 4.2 - 6 所示。该电池的正极是B(填“A”或“B”),水果电池的电压为1.2V。请你猜想水果电池电压的大小与水果种类(写出一条即可)有关。

答案： B；1.2；水果种类

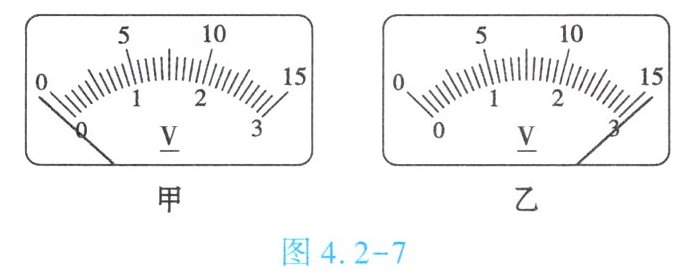

7. (★★)某同学在用电压表测电压前,已将指针调到零刻度线处,第一次将电压表接入电路时,指针偏转情况如图 4.2 - 7 甲所示,这是因为电压表正负接线柱接反了；纠正后第二次把电压表接入电路时,指针偏转情况如图 4.2 - 7 乙所示,这是因为所选量程太小,应该换用较大量程的电压表。

答案： 电压表正负接线柱接反了；所选量程太小；换用较大量程的电压表

8. (★★)如图 4.2 - 8 甲所示,开关由断开到闭合,电压表的示数变大(填“变大”“不变”或“变小”)。开关闭合时,电压表测的是L1两端的电压。若开关闭合后只有一只灯泡不亮,已知电路中仅有一处故障,且只发生在灯泡$ L_1 $或$ L_2 $上,开关 S 闭合前后,电压表的示数不变,此时电压表的示数如图 4.2 - 8 乙所示,为1V；电路故障为L2短路。

答案： 变大；L1；1；L2短路

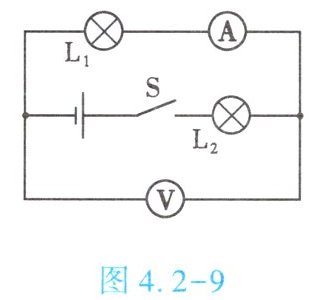

9. (★★)如图 4.2 - 9 所示,开关 S 闭合后,两灯均发光,电压表测的是灯泡$L_1$(填$“L_1”$或$“L_2”)$两端的电压。一段时间后,两灯均熄灭,但电压表有示数且示数较大,电流表无示数,则故障可能是$L_1 $开路(填$“L_1 $短路$”“L_1 $开路”或$“L_2 $开路”)。

答案： $L_1$；$L_1$开路

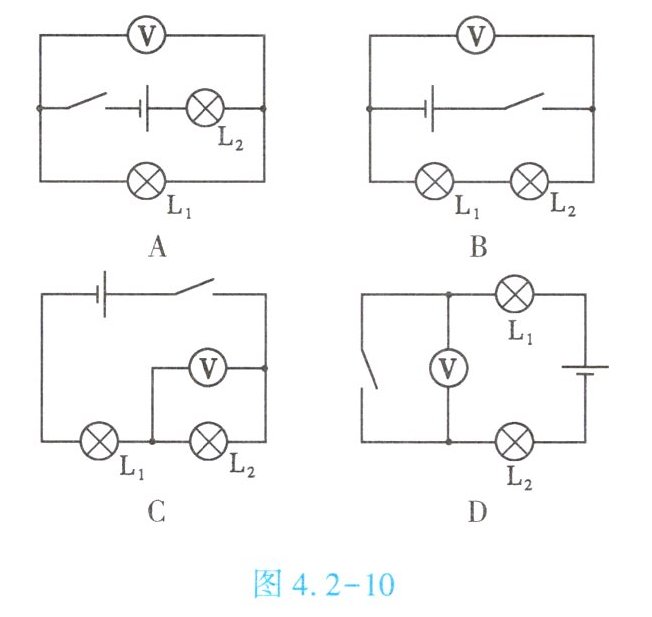

10. (★★)如图 4.2 - 10 所示的电路图中,闭合开关后,电压表能测灯泡$ L_1 $两端电压的是【A】

答案： A
