《2025年基础训练大象出版社九年级物理全一册教科版》

6. ($\star\star\star$)某用电器的电阻是$100\Omega$,允许通过的最大电流为$0.2A$,把它接入$36V$的电路中,为了使用电器正常工作,必须【C】
A.串联一个$160\Omega$的电阻
B.并联一个$80\Omega$的电阻
C.串联一个$80\Omega$的电阻
D.并联一个$160\Omega$的电阻

答案： C

1. ($\star\star$)把$R_{1} = 4\Omega和R_{2} = 6\Omega的两个电阻串联起来接在电压为20V$的电源上,则电路中的电流为2$A$,电阻$R_{1}两端的电压U_{1}$为8$V$,电阻$R_{2}两端的电压U_{2}$为12$V$。

答案： 2；8；12

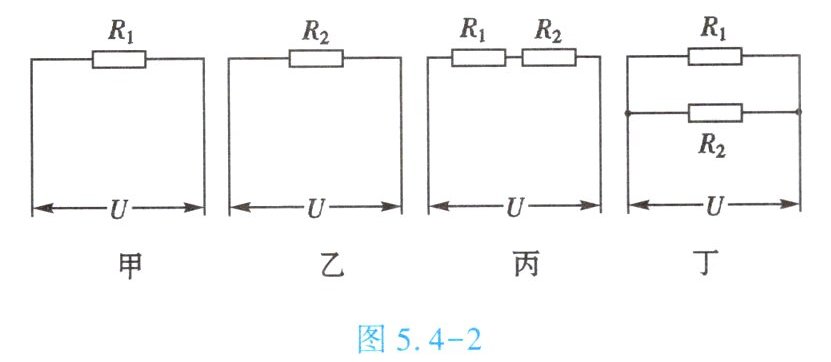

2. ($\star\star$)如图 5.4 - 2 所示的电路图中,电源电压$U$相同,$R_{1} ＜ R_{2}$,电路中的总电阻由小到大的顺序是【C】

A.甲、乙、丙、丁
B.丁、丙、乙、甲
C.丁、甲、乙、丙
D.丙、乙、甲、丁

答案： C

3. ($\star\star$)把$R_{1} = 20\Omega$、$R_{2} = 30\Omega$的两个电阻并联后接入电路,干路电流为$0.6A$,则通过$R_{1}$的电流为0.36$A$,通过$R_{2}$的电流为0.24$A$,$R_{2}$两端的电压为7.2$V$,并联电路的总电阻为12$\Omega$。

答案： 0.36；0.24；7.2；12

4. ($\star\star$)有两个可变电阻,开始时阻值相等都为$R$,现将其中一个电阻的阻值增大,将另一个电阻的阻值减小,则这两个电阻并联后总电阻将【B】
A.一定等于$R$
B.一定小于$R$
C.一定大于$R$
D.以上结果都有可能

答案： B

5. ($\star\star\star$)(双选)小明修理电器时需要一个$150\Omega$的电阻,但只有阻值分别为$50\Omega$、$100\Omega$、$200\Omega$、$600\Omega$的电阻各一个,可采用的办法是【BD】
A.把$200\Omega的电阻与600\Omega$的电阻串联起来
B.把$100\Omega的电阻与50\Omega$的电阻串联起来
C.把$100\Omega的电阻与200\Omega$的电阻并联起来
D.把$200\Omega的电阻与600\Omega$的电阻并联起来

答案： BD

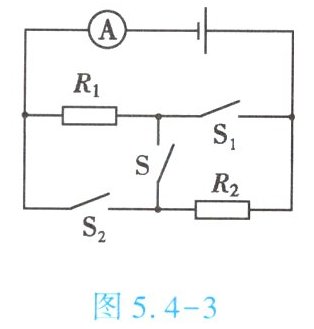

6. ($\star\star$)如图 5.4 - 3 所示,电源电压为$12V$且保持不变,$R_{1} = 10\Omega$。只闭合开关$S$时,电流表的示数为$0.3A$,则$R_{1}两端的电压U_{1} = $3$V$,$R_{2} = $30$\Omega$；当断开开关$S$,闭合开关$S_{1}$、$S_{2}$时,电流表的示数为1.6$A$。

答案： $U_1 = 3$，$R_2 = 30$，$I_{总} = 1.6$
