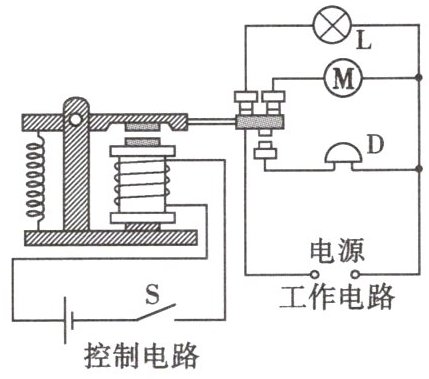

5. (★★)在如图 7.3 - 3 所示的自动控制电路中,当控制电路的开关 $ S $ 闭合时,工作电路的情况是【D】

A.灯亮,电机转动,电铃响
B.灯亮,电机不转动,电铃不响
C.灯不亮,电机转动,电铃不响
D.灯不亮,电机不转动,电铃响

答案： D

1. (★★)通电直导线的周围存在着磁场,若将一根长导线沿一个方向绕成螺线管,插入铁芯后,就制成了一个电磁铁。关于电磁铁的磁性强弱,下列说法正确的是【D】
A.电磁铁的磁性强弱与线圈匝数无关
B.电磁铁的磁性强弱与电流大小无关
C.导线绕成螺线管后,每匝线圈产生的磁场相互抵消,故磁性减弱
D.导线绕成螺线管后,每匝线圈产生的磁场相互叠加,故磁性增强

答案： D

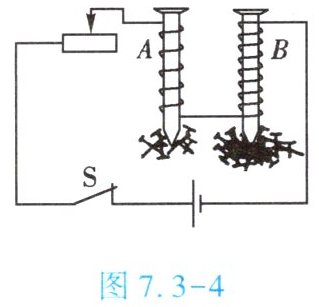

2. (★★)(双选)为了探究电磁铁的磁性强弱与哪些因素有关,某同学使用两个相同的大铁钉绕制成电磁铁进行实验,如图 7.3 - 4 所示。下列说法正确的是【BD】

A.要使电磁铁的磁性增强,滑动变阻器的滑片应向左移动
B.用电磁铁吸引大头针的数目,显示它的磁性强弱
C.两电磁铁的线圈串联是为了探究电磁铁的磁性强弱与电流的关系
D.若将这两个电磁铁靠近,它们会相互排斥
]

答案： BD

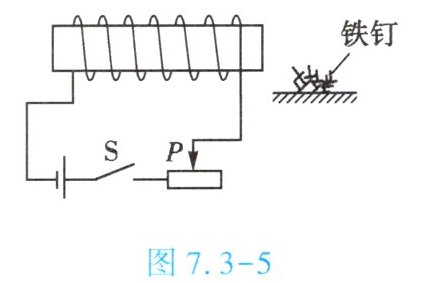

3. (★★)如图 7.3 - 5 所示,用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成了一个螺线管,用来探究通电螺线管的磁性强弱与哪些因素有关。闭合开关 $ S $ 后,发现通电螺线管能够吸引一些铁钉。下列能使它吸引更多铁钉的办法是【A】

A.在纸筒中插入一根铁芯
B.减少线圈匝数
C.使滑片 $ P $ 向右滑动
D.将电源正、负极互换

答案： A

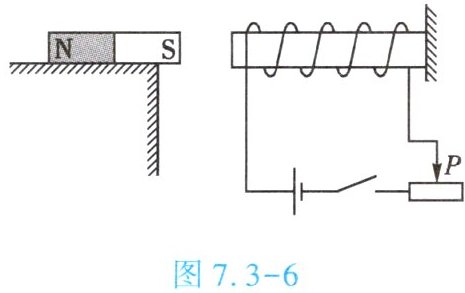

4. (★★)如图 7.3 - 6 所示,条形磁体置于水平桌面上,电磁铁水平放置且右端固定。当滑动变阻器的滑片 $ P $ 逐渐向右移动时,条形磁体仍保持静止,在此过程中,条形磁体受到的摩擦力的方向和大小变化分别是【B】

A.方向向左,逐渐增大
B.方向向左,逐渐减小
C.方向向右,逐渐增大
D.方向向右,逐渐减小

答案： B
